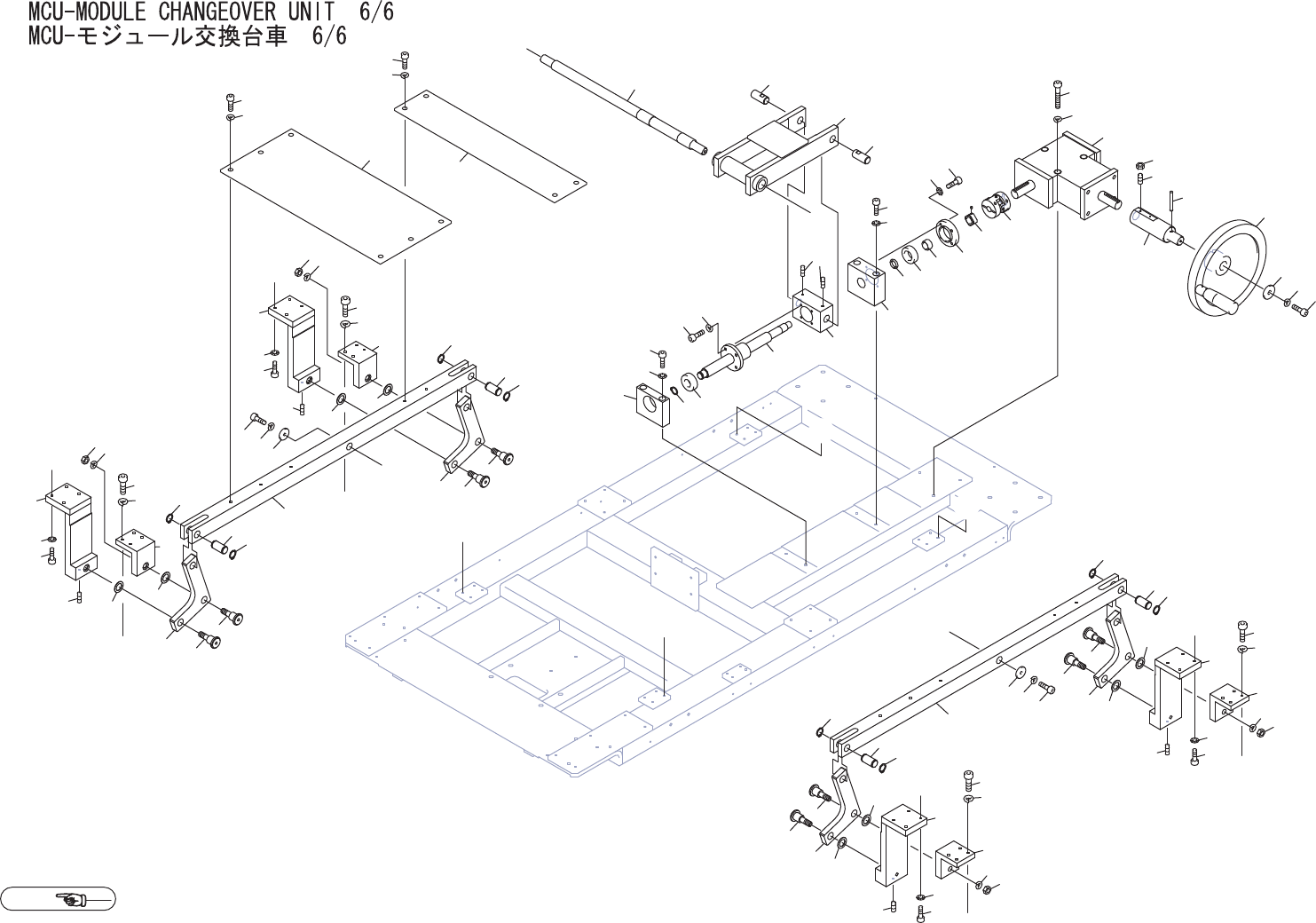

MCU-MODULE CHANGEOVER UNIT 6/6 MCU-モジュール交換台車 6/6 UX00133 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM07913 2 BAR バー FE 2 K11388 2 COLLAR カラ ー WSSB25-6-3 OT 3…
CC
EE
CC
JJ
DD
EE
FF
AA
LL
MM
BB
KK
BB
AA
J,K,L,MJ,K,L,M
FF
DD
Ref.1/
1
2
3
4
6
5
7
8
7
8
9
11
10
14
15
17
16
6
1
2
3
4
5
6
7
7
8
8
9
10
11
14
15
16
17
5
6
6.1
7
7
14
15
16
17
9
8
8
10
11
24
25
26
27
28
29
30
31
32
34
33
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
54
56
57
58
55
5
7
8
7
8
9
11
10
12
13
14
15
17
16
12
13
12
13
12
13
6.1
6.1
6.1
6.1
6.1
6.1
6.1
18
19
20
21
22
23
51
52
53
UX00133
430
PTS-NXT2-04JE Vol.1
MCU-MODULE CHANGEOVER UNIT 6/6
MCU-モジュール交換台車 6/6 UX00133
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM07913 2 BAR バー FE
2 K11388 2 COLLAR カラー WSSB25-6-3 OT
3 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
4 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
5 PM07942 4 LEVER レバー FE
6 PM52541 4 PIN ピン FE
6.1 S1035A 8 CIR-CLIP サークリップ STW 16 OT
7 PM07961 8 PIN, PIVOT ピン 支点 FE
8 K1138M 8 COLLAR カラー MSRB16-1.0 OT
9 PM07932 4 BKT ＢＫＴ FE
10 N1093B 4 NUT, HEX ナット 六角 M10 P=1.5 (3ｶ ｸﾛ) FE
11 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
12 H5324A 16 BOLT, HEX SOCKET ボルト 六角穴 M06X020 FE
13 W1024A 16 WASHER, LOCK ワッシャ スプリング 6M/M FE
14 PM07952 4 BKT ＢＫＴ FE
15 N4047A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X010 ｸﾎﾞﾐｻｷ FE
16 H5322A 16 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
17 W1013A 16 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 PB04242 1 PLATE プレート FE
19 H5341A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
20 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
21 PB04252 1 PLATE プレート FE
22 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
23 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
24 XH00601 1 HANDLE ハンドル OT
25 H2069A 1 PIN, SPRING ピン スプリング 6ﾟX40 OT
26 K11388 1 COLLAR カラー WSSB25-6-3 OT
27 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
28 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
29 PM08022 1 SHAFT シャフト FE
30 N4041A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M05X015 ｸﾎﾞﾐｻｷ FE
31 N10797 2 NUT, HEX ナット 六角 M05(3ｶ ｸﾛ) FE
32 H3203E 1 BOX, GEAR ＢＯＸ ギヤ ARA620SN OT
33 H5352A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X090 FE
34 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
35 XK00921 1 COUPLING カップリング OT
36 N1039K 1 NUT, LOCK ナット ロック WBK15L-01 OT
37 PM07982 1 RETAINER, BEARING 押え ベアリング FE
431
PTS-NXT2-04JE Vol.1
MCU-MODULE CHANGEOVER UNIT 6/6
MCU-モジュール交換台車 6/6 UX00133
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
39 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
40 K1138N 1 COLLAR カラー NCLB15-20-10 OT
41 H4219G 1 BEARING ベアリング 7202ATYNDBMP5 OT
42 K11389 1 COLLAR カラー WSSB20-15-3 OT
43 PM07972 1 HOLDER, BEARING ホルダ ベアリング FE
44 H5345A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X040 FE
45 W1014A 2 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
46 PM07992 1 HOLDER ホルダ FE
47 N4047A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X010 ｸﾎﾞﾐｻｷ FE
48 PM07922 1 LEVER レバー FE
49 PM08002 2 PIN, PIVOT ピン 支点 FE
50 S23074 1 SHAFT シャフト PSFRH20-389-F33-P16-T33-M6 OT
51 XN00121 1 SCREW, TRAPEZOID ネジ 台形 OT
52 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
53 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
54 H4257A 1 BEARING ベアリング 6202ZZ OT
55 S1046N 1 CIR-CLIP サークリップ STWN15 OT
56 PM08012 1 HOLDER, BEARING ホルダ ベアリング FE
57 H5347A 2 BOLT, HEX SOCKET ボルト 六角穴 M08X050 FE
58 W1014A 2 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
432
PTS-NXT2-04JE Vol.1
