SPLICING TAPE STAND スプライシングテープスタンド UK03505 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PZ18530 1 ADJUSTER アジャスタ AL 2 PZ18540 1 LEVER レバー FE 3 PZ18630 1 SPRING …

100%1 / 967
AA
AA
1
2
3
4
5
6
7
8
9
10
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
45
46
47
48
49
50
51
52
42
53
54
55
56
58
61
62
63
64
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
83
84
85
86
86
87
87
88
89
89
90
91
92
93
94
95
65
12
71.1
80
81
81.3
81.1
81.2
16
11
24.1
97
98
57
59
60
71
71.1
80
10
UK03505
436
PTS-NXT2-04JE Vol.1

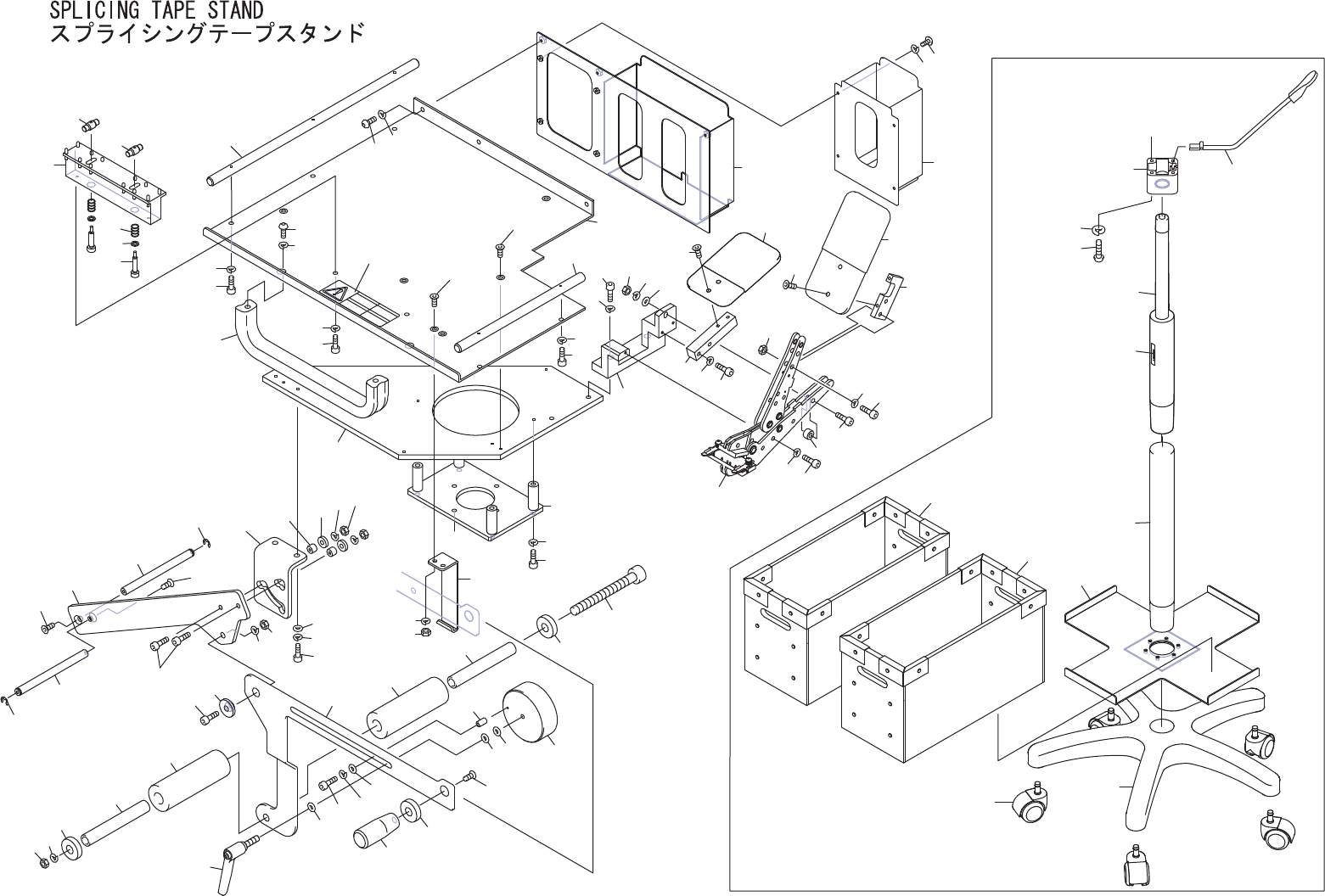

SPLICING TAPE STAND
スプライシングテープスタンド UK03505
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PZ18530 1 ADJUSTER アジャスタ AL
2 PZ18540 1 LEVER レバー FE
3 PZ18630 1 SPRING スプリング OT
4 PZ18651 1 BASE ベース OT
5 PZ18660 5 CASTER キャスタ OT
6 PZ27642 1 SUPPORT COLUMN 支柱 OT
7 H5323A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X018 FE
8 W1024A 4 WASHER, LOCK ワッシャ　スプリング 6M/M FE
9 PB61392 1 CATCH, BOX 受け　ＢＯＸ FE
10 XB02462 2 BOX, DUST ＢＯＸ　ダスト OT
11 PX07401 1 SEAL, BAR CODE シール　バーコード OT unit serial number
12 AA52W01 1 BLOCK, JIG ブロック　治具 OT
14 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
15 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
16 PM88311 2 RETAINER, TAPE 押え　テープ FE
17 H51209 2 BOLT ボルト MSB5-15 FE
18 S3253F 2 SPRING スプリング WM8-10 FE
19 W1092D 2 WASHER ワッシャ WSSB 8-5-1 FE
20 PM02GH1 1 PLATE, RETAINING プレート　押え FE
21 H5296A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X040 FE
22 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
23 PM99591 1 PLATE プレート FE
24 PB78381 1 CATCH PAN 受け皿 FE
24.1 PZ18281 1 SEAL シール PL
25 K5359E 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
26 PM02GK2 1 BAR バー FE
27 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
28 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
29 PM02GL2 1 BAR バー FE
30 H5289A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
31 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
32 PB78242 1 CASE ケース FE
33 K5257A 3 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE
34 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
35 PB78233 1 CASE ケース FE
36 K5171S 4 SCREW, C/R TRUSS 小ネジ　十穴トラス M03X006(3ｶ ｼﾛ) FE
37 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
38 T5003Z 1 HANDLE 取手 THA-242(ｼﾙﾊﾞｰ) AL
437
PTS-NXT2-04JE Vol.1
SPLICING TAPE STAND
スプライシングテープスタンド UK03505
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 K5262T 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M08X015 FE
40 W1025A 2 WASHER, LOCK ワッシャ　スプリング 8M/M FE
41 PM02GM2 1 BKT ＢＫＴ FE
42 H5323A 2 BOLT, HEX SOCKET ボルト　六角穴 M06X018 FE
43 W1024A 2 WASHER, LOCK ワッシャ　スプリング 6M/M FE
44 PM05HD1 1 BLOCK ブロック FE
45 H5291A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X018 FE
46 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
47 XR00264 1 WRENCH レンチ OT
48 PM081E0 1 COLLAR, SPACER カラー　スペーサ FE
49 H5293A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X025 FE
50 W1043A 1 WASHER, FLAT ワッシャ　平 4W- 4 FE
51 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
52 N10796 1 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
53 H5292A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
54 W1022A 1 WASHER, LOCK ワッシャ　スプリング 4M/M FE
55 PM05HC2 1 BLOCK ブロック FE
56 H5291A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X018 FE
57 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
58 N10796 2 NUT, HEX ナット　六角 M04(3ｶ ｸﾛ) FE
59 PB91042 1 HANDLE 取手 FE
60 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X010 FE
61 PB78182 1 BKT, ARM ＢＫＴ　アーム FE
62 H5299A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
63 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
64 W1040T 2 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
65 W1003R 2 WASHER ワッシャ WSSSH8-5-5 FE
66 PB78171 1 PLATE, ARM プレート　アーム FE
67 H5301A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X018 FE
68 W1003N 2 WASHER ワッシャ WSSSH12-5-3 FE
69 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
70 N10797 2 NUT, HEX ナット　六角 M05(3ｶ ｸﾛ) FE
71 PM04DR1 2 PIN ピン FE
71.1 S1024A 2 CIR-CLIP サークリップ ST-EW- 6 FE
72 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
73 PB78362 1 ARM アーム FE
74 PM02KZ2 1 PIN, PIVOT ピン　支点 FE
75 H5323A 1 BOLT, HEX SOCKET ボルト　六角穴 M06X018 FE
438
