No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB00WH2 1 FRAME フレーム FE 2 PB00WK3 1 COVER カバー FE 3 PZ27752 4 BOLT ボル ト OT 4 K5169T 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿…
C
D
C
B
D
B
E
E
F
F
G
G
A
AA
AA

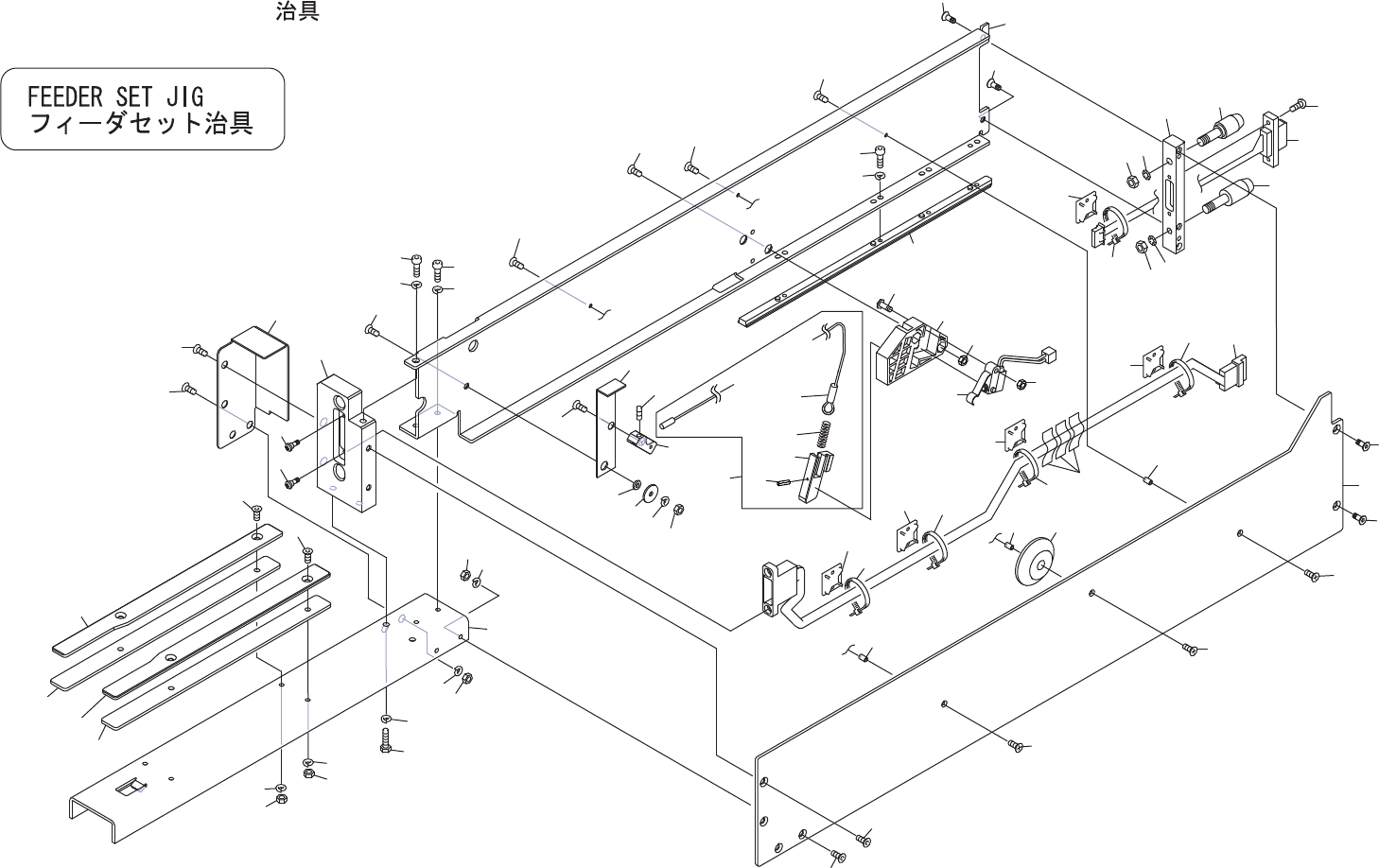

DETAIL A33
UX04502
JIG
1
2
3
23
24
25
26
28
29
27
4
4
4
4
4
5
6
7
8
9
10
11
12
13
14
17
15
18
39
40
41
44
46
49
50
47
45
45
42
51
60
61
64
65
57
58
59
63
57
62
52
53
54
55
56
43
48
16
19
20
21
22
4
3
30
69
36
35
30
66
30
30
30
31
31
31
37
38
38
38
31
31
32
3
3
68
67
70
71
468
PTS-NXT2-04JE Vol.1
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00WH2 1 FRAME フレーム FE
2 PB00WK3 1 COVER カバー FE
3 PZ27752 4 BOLT ボルト OT
4 K5169T 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ｽﾃﾝﾚｽ) FE
5 PZ31461 2 BOLT ボルト OT
6 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
7 PH00545 1 BKT, CLAMP ＢＫＴ クランプ PL
8 PM56405 1 BOLT ボルト FE
9 N1077H 1 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
10 PZ02392 1 SW, MICRO ＳＷ マイクロ OT
11 PM56375 1 CLAMPER クランパ FE
12 PZ02321 1 SPRING スプリング FE
13 PZ15245 1 WIRE ワイヤ OT
14 PB00WL0 1 LEVER, CLAMP レバー クランプ FE
15 PM70305 1 BLOCK ブロック FE
16 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
17 N4018A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE
18 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
19 N1076A 1 NUT, HEX ナット 六角 M 3 P=0.5 FE
20 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
21 W10971 1 WASHER ワッシャ WSSM12-3-1 FE
22 W10972 1 WASHER ワッシャ FWSSM-D6-V3-T1.2 FE
23 PZ41190 1 BLOCK ブロック OT
24 PM03957 1 PIN, ECCENTRIC ピン 偏心 FE
25 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
26 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
27 PM03966 1 PIN, ECCENTRIC ピン 偏心 FE
28 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
29 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
30 K1139H 5 BAND, TIE バンド 結束 AB100 OT
31 K5003A 5 FIXTURE 固定具 MB3A FE
32 K51757 1 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
35 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
36 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 PM09KM1 1 GUIDE ガイド FE
38 PM03886 3 SPACER スペーサ FE
39 PB00WM1 1 COVER カバー FE
40 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
DETAIL A33
469
PTS-NXT2-04JE Vol.1
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
41 K5357T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X008 FE
42 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
43 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
44 PM091A0 1 PLATE プレート FE
45 XP00131 2 PIN ピン OT
46 H5287A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
47 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
48 PB00WN1 1 FRAME フレーム FE
49 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
50 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
51 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
52 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
53 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
54 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
55 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
56 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 PB01GH0 2 PLATE プレート FE
58 PB01GG1 1 PLATE, GUIDE プレート ガイド FE
59 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
60 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
61 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
62 PB01GF1 1 PLATE, GUIDE プレート ガイド FE
63 K5358A 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010 FE
64 N1076A 2 NUT, HEX ナット 六角 M 3 P=0.5 FE
65 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
66 T40483 1 TAPE テープ NO.425(10MMX55M ﾄｸﾁｭｳﾋﾝ) OT
67 H2039T 1 PIN, SPRING ピン スプリング 1.5ﾟX 8 FE
68 AA19N08 1 CLAMPER クランパ OT
69 AA93204 1 GUIDE ガイド OT
70 RH43511 1 HARNESS ハーネス OT
71 RH43521 1 HARNESS ハーネス OT
DETAIL A33
470
