62 PTS-NXT2-04JE Vol.2
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
61
PTS-NXT2-04JE Vol.2
62
PTS-NXT2-04JE Vol.2

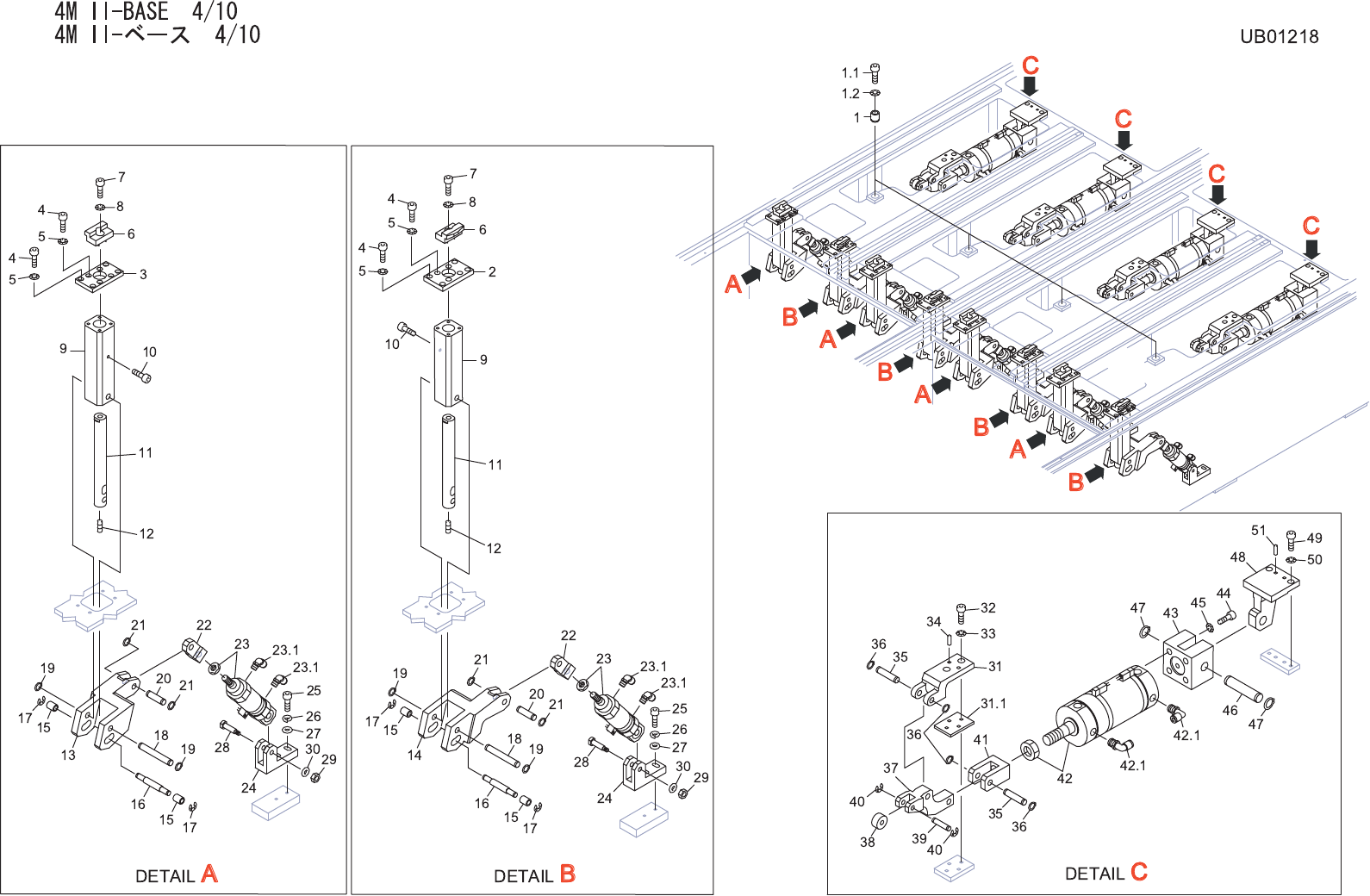

4M II-BASE 4/10
4M II-ベース 4/10 UB01218
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM30051 4 PIN, GUIDE ピン ガイド FE
1.1 H5344A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
1.2 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
2 PM23352 4 PLATE プレート FE
3 PM05TT2 4 PLATE プレート FE
4 H5298A 64 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
5 W1012A 64 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
6 PT00391 8 JAW 爪 FE
7 H5341A 8 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
8 W1014A 8 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
9 PM26023 8 HOLDER ホルダ FE
10 PM52491 8 BOLT ボルト FE
11 PM01103 8 SHAFT シャフト FE
12 N4046A 8 SCREW, HEX SOCKET SET ネジ 六角穴止め M06X008 ｸﾎﾞﾐｻｷ FE
13 PT00652 4 LEVER レバー FE
14 PT00642 4 LEVER レバー FE
15 R50015 16 ROLLER ローラ IRT815 FE
16 PM01123 8 PIN ピン FE
17 S1003K 16 CIR-CLIP サークリップ ST-EW-7(3ｶ ｼﾛ) FE
18 PM52531 8 PIN ピン FE
19 S1031A 16 CIR-CLIP サークリップ STW 10 FE
20 PM52551 8 PIN ピン FE
21 S1031A 16 CIR-CLIP サークリップ STW 10 FE
22 PM01015 8 KNUCKLE ナックル FE
23 XS03481 8 CYLINDER, AIR シリンダ エアー OT
23.1 Y3049W 16 UNION, ELBOW ユニオン エルボ KJL06-01S(ｼﾛ) OT
24 PT00931 8 BKT, CYLINDER ＢＫＴ シリンダ FE
25 H5326A 16 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
26 W1024A 16 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 W1045A 16 WASHER, FLAT ワッシャ 平 4W- 6 FE
28 PM52571 8 PIN ピン FE
29 N1067A 8 NUT, U ナット Ｕ M06 FE
30 W1040W 8 WASHER, FLAT ワッシャ 平 6M/MX1.6X12.5(1W-6)(3ｶ ｸﾛ) FE
31 PT00452 4 BKT ＢＫＴ FE
31.1 PB03LF0 4 SPACER スペーサ FE
32 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
33 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
34 H20159 8 PIN ピン MS6-15 FE
