4M II-BASE 10/10
4M II-ベース 10/10 UB01218
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 PZ39950 4 TUBE チューブ OT
79 PZ06571 2 TUBE チューブ OT
80 PZ39970 1 TUBE チューブ OT
81 PZ39980 1 TUBE チューブ OT
82 PZ39990 0(1) TUBE チューブ OT Note.1
83 PZ40000 0(1) TUBE チューブ OT Note.1
84 PZ40010 0(1) TUBE チューブ OT Note.1
85 PZ06801 0(4) TUBE チューブ OT Note.1
86 PZ39490 0(4) TUBE チューブ OT Note.1
87 PZ05902 0(1) TUBE チューブ OT Note.1
88 PZ45550 4 TUBE チューブ OT
89 A40685 4 ELBOW エルボ KQ2L12-99 OT
A XB02501 1 VALVE, BALL バルブ ボール OT
B XH00121 1 FILTER REGULATOR フィルタレギュレータ OT
C XP01601 1 PUMP, VACUUM ポンプ バキューム OT
D H3019S 1 FILTER フィルタ MVF-20-X OT Consumable Parts
E S31575 1 SW, PRESSURE ＳＷ プレッシャ ISE30-01-65ML OT
F S3158R 1 SW, PRESSURE ＳＷ プレッシャ ZSE30-01-65-ML OT
G H1338F 8 VALVE, SOL バルブ ＳＯＬ SY5220-5MO-C6-F2-X274 OT
H S1056E 16 SILENCER サイレンサ AN103-01 OT
I K5340Y 16 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ) OT
J H5056N 16 HOLDER ホルダ TMH-06J OT
K XS03481 16 CYLINDER, AIR シリンダ エアー OT
L XS00572 4 CYLINDER, AIR シリンダ エアー OT
M K4154L 4 FLEXIBLE TRACK ケー
ブ
ルベア TKP0350W50R37U-32L OT
Note.1:The quantity in ( ) indicates the quantity for use with optional Vacuum backup pins.
:( )内の個数はオプション仕様のバキュームバックアップピンが取付く場合の個数を示します。
84
PTS-NXT2-04JE Vol.2
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
85
PTS-NXT2-04JE Vol.2

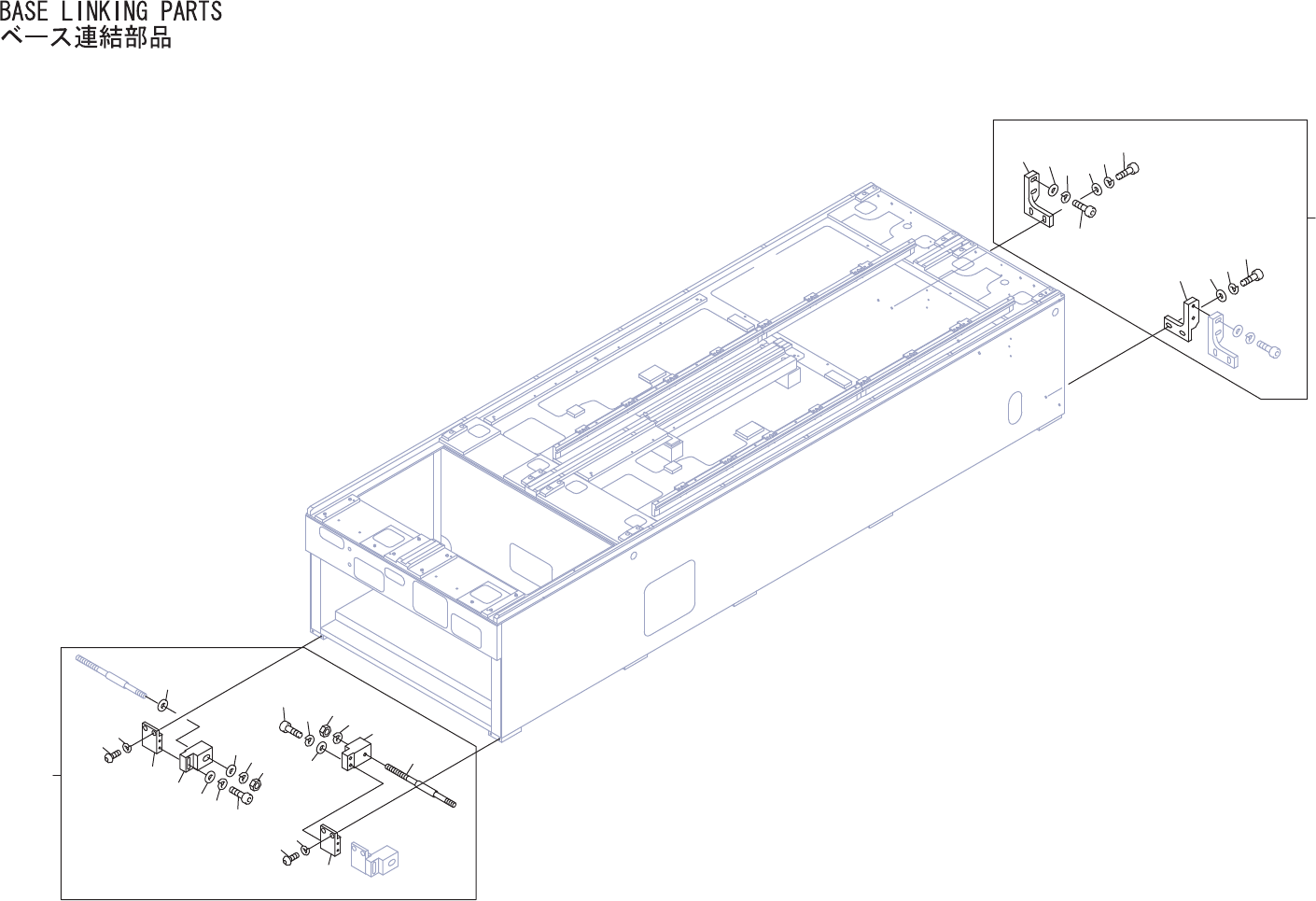

A
2
3
4
4
5
5
6
4
5
6
6
15
15
16
18
19
20
21
22
20
23
24
24
25
25
26
26
21
22
17
16
17
14
1
