BASE LINKING PARTS ベース連結部品 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 AA5FL02 1 BKT ＢＫＴ OT 2 PM21392 1 BKT ＢＫＴ FE 3 PM21381 1 BKT ＢＫＴ FE 4 H5343A 6 BOLT, HEX …
A
2
3
4
4
5
5
6
4
5
6
6
15
15
16
18
19
20
21
22
20
23
24
24
25
25
26
26
21
22
17
16
17
14
1
86
PTS-NXT2-04JE Vol.2

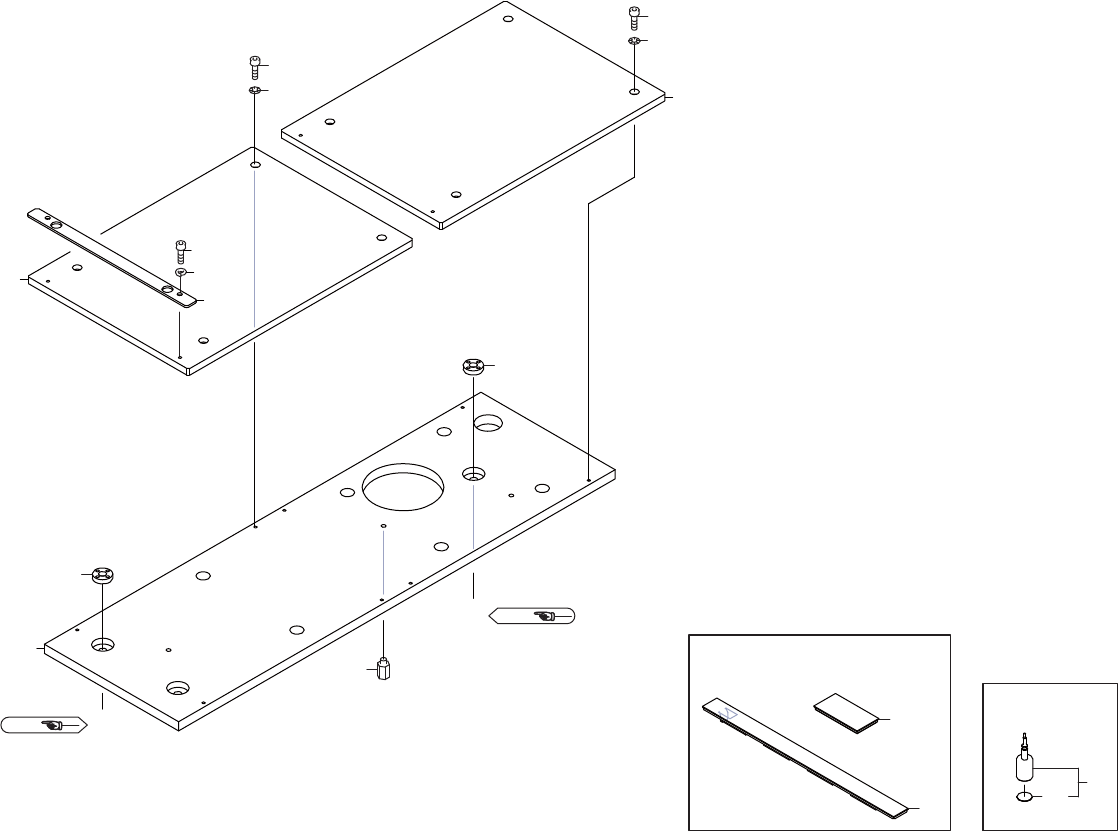

BASE LINKING PARTS
ベース連結部品
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA5FL02 1 BKT ＢＫＴ OT
2 PM21392 1 BKT ＢＫＴ FE
3 PM21381 1 BKT ＢＫＴ FE
4 H5343A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X030 FE
5 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
6 W1046A 6 WASHER, FLAT ワッシャ 平 4W- 8 FE
14 AA5FK02 1 BKT ＢＫＴ OT
15 PM39015 2 BKT ＢＫＴ FE
16 K5262E 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
17 W1013A 4 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
18 PM39032 1 BKT ＢＫＴ FE
19 PM39022 1 BKT ＢＫＴ FE
20 H5344A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X035 FE
21 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 W1046A 4 WASHER, FLAT ワッシャ 平 4W- 8 FE
23 PM39041 1 BOLT ボルト FE
24 N1079N 2 NUT, HEX ナット 六角 M12(3ｶ ｼﾛ) FE
25 W1027A 2 WASHER, LOCK ワッシャ スプリング 12M/M FE
26 W1048A 2 WASHER, FLAT ワッシャ 平 4W-12 FE
87
PTS-NXT2-04JE Vol.2
Ref.2/
AA
BB
Ref.2/
పᑕᯈ㸦ࣛࢩࣕ⣬㸧
Low reflective sheet(felt paper)
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
1
2
4
7
8
9
4
5
6
5
6
3
3
11
12
14
13
UQ04110
0,,ࢩࣥࢢࣝࢥࣥ࣋
0,,6,1*/(&219(<25
