A A DETAIL T2 T2 DETAIL U2 U2 T2 T2 U2 U2 S S V V DETAIL V V B B Ref.1/ S S S S Ref.1/ DETAIL S S 4 4 43 42 44 45 46 47 18.1 19 20 21 28 29 27 22 23 24 25 26 30 31 32 33 34 38 39 39 48 49 50 51 52 53 54 55 56 57 58 59 61…
M3 II-SINGLE CONVEYOR 1/6
M3 II-シングルコンベア 1/6 UQ04110
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM055G3 1 FRAME フレーム AL
2 H20231 1 PIN, STOPPER ピン ストッパ STFHN10-15 OT
3 GGQC2241 3 NUT ナット FE
4 PM054Z5 2 PLATE, BACKUP プレート バックアップ FE
5 PM083K0 8 BOLT ボルト FE
6 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
7 PB97052 1 PLATE, PARTITION プレート 仕切り FE
8 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
9 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 AA8DG01 1 PLATE プレート OT
12 AA8AN01 1 PLATE プレート OT
13 AA6WL05 8 PIN, BACKUP ピン バックアップ OT
14 PZ34032 8 SHEET シート OT Consumable Parts
89
PTS-NXT2-04JE Vol.2
AA
DETAIL T2T2
DETAIL U2U2
T2T2
U2U2
SS
VV
DETAIL VV
BB
Ref.1/
SS
SS
Ref.1/
DETAIL SS
4
4
43
42
44
45
46
47
18.1
19
20
21
28
29
27
22
23
24
25
26
30
31
32
33
34
38
39
39
48
49
50
51
52
53
54
55
56
57
58
59
61
62
64
65
60
63
66
66
66
67
68
40
1
15
2
3
16
17
14
5
9
12
13
10
11
6
7
8
35
36
37
UQ04110
0,,ࢩࣥࢢࣝࢥࣥ࣋
0,,6,1*/(&219(<25
90
PTS-NXT2-04JE Vol.2

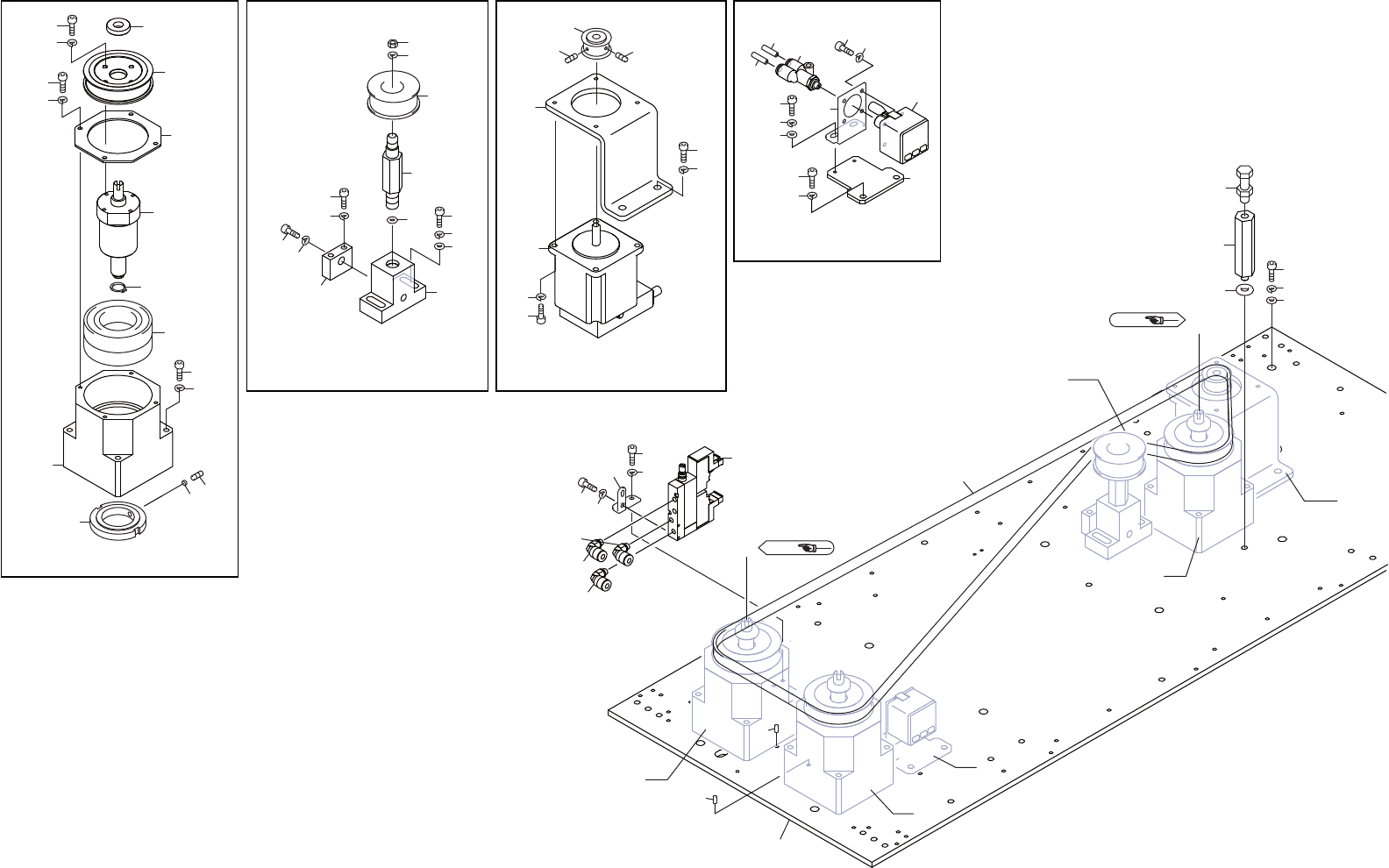

M3 II-SINGLE CONVEYOR 2/6
M3 II-シングルコンベア 2/6 UQ04110
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM057G3 3 HOUSING ハウジング FE
2 H5296A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X040 FE
3 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 H2096H 6 PIN, PARALLEL ピン 平行 ﾟ3X6 Bｼｭ(ｽﾃﾝﾚｽ) OT
5 PT01910 3 PULLEY, TIMING プーリ タイミング AL
6 H5275A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
7 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
8 PM057H1 3 COLLAR カラー FE
9 PP02480 3 RETAINER 押え FE
10 H5274A 12 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
11 W1021A 12 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 XB03821 3 BALL SCREW ボールネジ OT
13 S1030A 3 CIR-CLIP サークリップ STW 9 OT
14 H4218Z 3 BEARING ベアリング 7006CDBMP6 OT
15 PM80131 3 NUT, LOCK ナット ロック FE
16 N4027A 3 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
17 K5613D 3 BLOCK 駒 SM-402E OT
18.1 PM057L2 1 BKT ＢＫＴ FE
19 H5302A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X020 FE
20 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
21 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
22 H3219A 1 PULLEY プーリ TPBSN38-15 OT
23 PM06SZ1 1 SHAFT シャフト FE
24 N10799 1 NUT, HEX ナット 六角 M08(3ｶ ｸﾛ) FE
25 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
26 W1026A 1 WASHER, LOCK ワッシャ スプリング 10M/M FE
27 PM79495 1 BKT, ADJUSTING ＢＫＴ セリ FE
28 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
29 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 H5307C 1 BOLT, HEX SOCKET ボルト 六角穴 M05X040 ｾﾞﾝﾈｼﾞ FE
31 W1040T 1 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5)(3ｶ ｸﾛ) FE
32 PB90142 1 BKT, MOTOR ＢＫＴ モータ FE
33 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
34 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
35 XM00882 1 MOTOR, STEPPING モータ ステッピング OT
36 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
37 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 PZ05392 1 PULLEY プーリ OT
91
