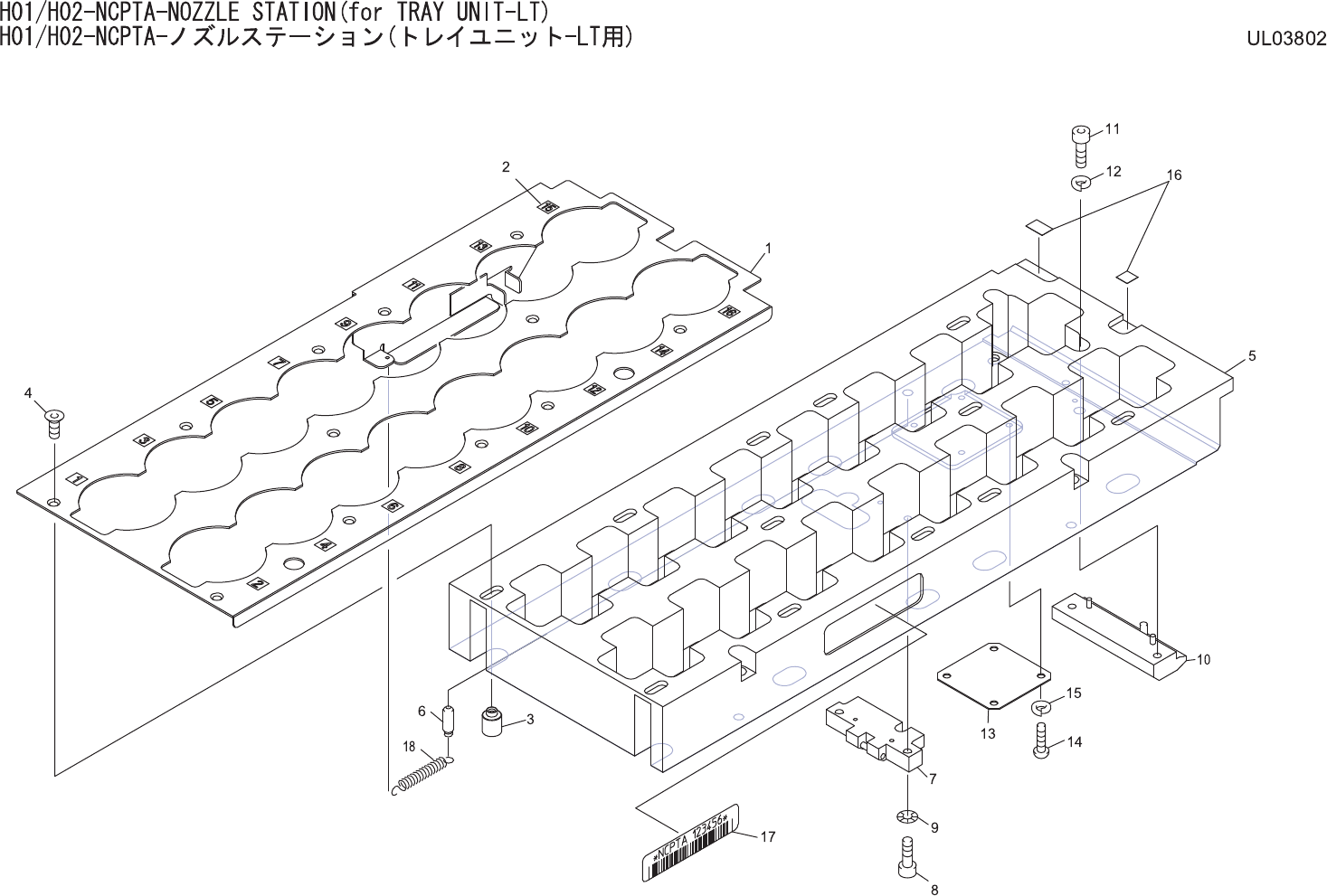

H01/H02-NCPTA-NOZZLE STATION(for TRAY UNIT-LT)
H01/H02-NCPTA-ノズルステーション(トレイユニット-LT用) UL03802
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB06EN0 1 SHUTTER シャッタ FE
2 PX07280 1 NAMEPLATE 銘板 PL
3 PM34585 12 PIN, GUIDE ピン ガイド FE
4 PZ29951 12 BOLT ボルト OT
5 AA94R01 1 HOLDER ホルダ OT
6 PM04923 1 PIN ピン FE
7 AA96706 1 BLOCK ブロック OT
8 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
9 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
10 AA0HK05 1 GUIDE ガイド OT
11 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
13 PB20141 1 DOG, SW ドッグ ＳＷ FE
14 K51756 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
15 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
16 PX07171 1 SEAL, BAR CODE シール バーコード OT unit serial number
17 PX07162 1 SEAL, BAR CODE シール バーコード OT unit serial number
18 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引張 FE
