M3 II-DOUBLE CONVEYOR 4/7 M3 II-ダブルコンベア 4/7 UQ04211 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM052H7 1 PLATE, RETAINING プレート 押え FE 2 PM0KDA1 6 BOLT ボル ト FE …
/DQHUDLO
࣮࣮ࣞࣥࣞࣝ
AA
AA
4
4
3
1
5
6
7
8
9
10
13
12
13
12
10
9
44
18
33
74
75
76
73
74
75
76
73
73
34
31
42
45
46
33
34
31
35
55
56
57
56
57
59
59
48
55
35
74
75
76
73
74
75
76
11
51
31
33
34
45
46
43
44
31
33
34
18
48
55
56
57
59
59
55
57
56
19
21
36
38
68
58
95
52
53
4
15
39
41
22
24
68
40
23
37
20
58
58
58
70
71
69
70
71
69
70
71
69
32
32
32
80
81
79
11.1
8.1
62
63
61
62
63
61
66
67
65
66
67
65
4
32
77
77.1
77.2
15
78
78.1
78.2
70
71
69
86
87
88
89
90
91
92
93
85
69.2
69.1
69.1
69.2
2
5.1
51.1
47
47
16
17
17
16
16
17
17
16
27
28
29
25
29
25
27
28
29
29
25
27
28
29
29
25
27
28
29
29
49
50
49
50
14
26
26
26
26
14
16.1
16.1
16.1
16.1
47.1
47.1
UQ04211
0,,ࢲࣈࣝࢥࣥ࣋
0,,'28%/(&219(<25
126
PTS-NXT2-04JE Vol.2

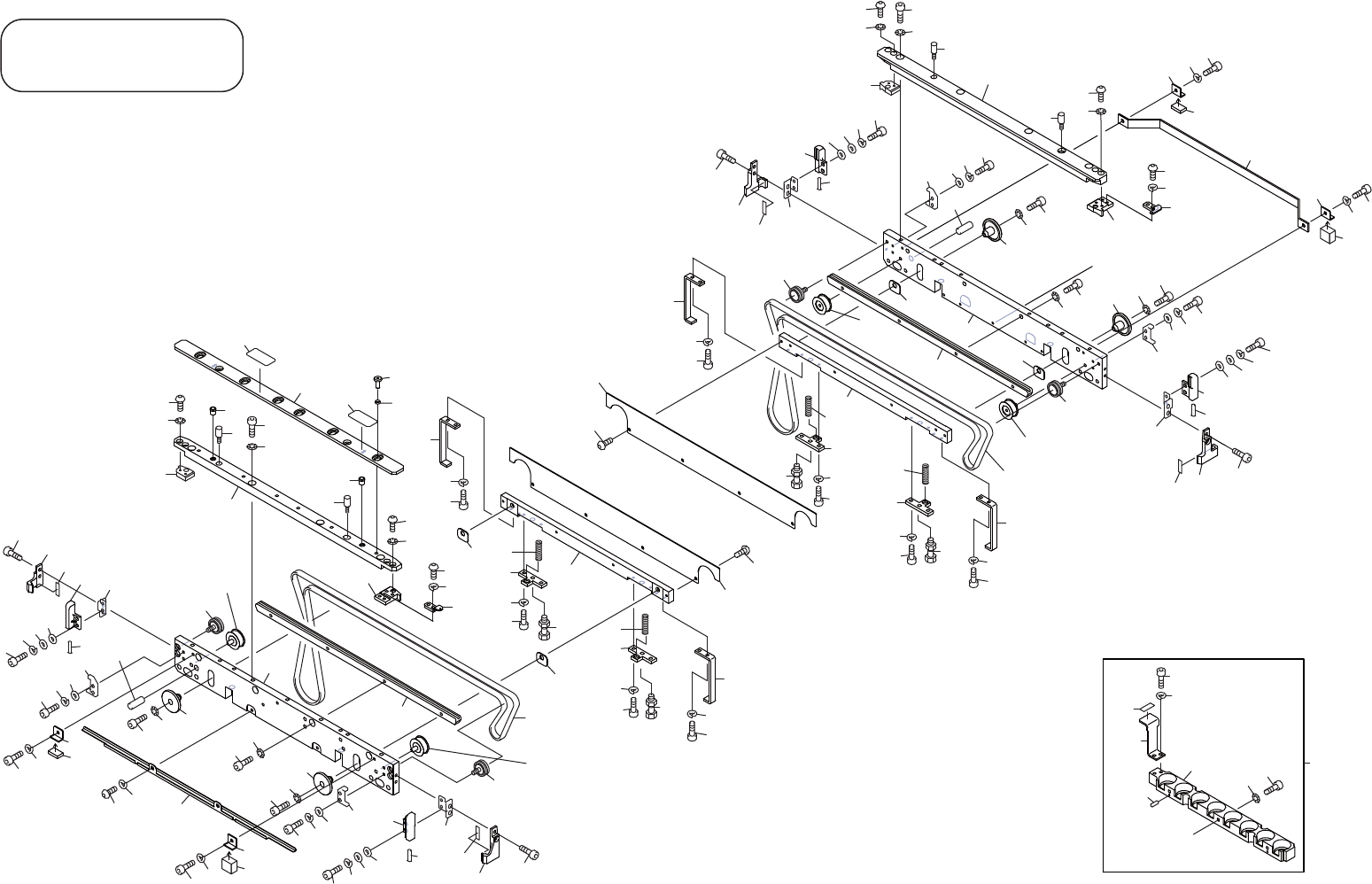

M3 II-DOUBLE CONVEYOR 4/7
M3 II-ダブルコンベア 4/7 UQ04211
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM052H7 1 PLATE, RETAINING プレート 押え FE
2 PM0KDA1 6 BOLT ボルト FE
3 PM07KC1 6 COLLAR カラー FE
4 PM23704 4 PIN, REFERENCE ピン 基準 FE
5 PM085M5 1 RAIL レール FE
5.1 PM09WE3 1 RAIL レール FE Thin panel option
6 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
7 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
8 PT01224 1 GUIDE ガイド FE
8.1 PT01233 1 GUIDE ガイド FE
9 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
10 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
11 PT01213 1 GUIDE ガイド FE
11.1 PT01243 1 GUIDE ガイド FE
12 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
13 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
14 H3170B 2 PLUNGER, BALL プランジャ ボール SBP-4 OT
15 PZ14131 2 SEAL シール PL
16 AA9EZ00 4 PULLEY プーリ OT
16.1 AB07600 4 PULLEY プーリ OT Thin panel option
17 ADBPP8012 4 PULLEY プーリ OT
18 PM92402 2 BKT, SENSOR ＢＫＴ センサ FE
19 PM05AE2 1 GUIDE ガイド FE
20 PS03151 1 SHEET シート OT Consumable Parts
21 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
22 PM05AH2 1 GUIDE ガイド FE
23 PS03151 1 SHEET シート OT Consumable Parts
24 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
25 XS03502 2 SENSOR, FIBER センサ ファイバ OT SET
26 PZ37622 4 TUBE チューブ OT
27 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
28 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
29 W1041F 16 WASHER, FLAT ワッシャ 平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
31 PM05AC1 4 GUIDE ガイド FE
32 PP02471 4 SPACER スペーサ FE
33 H5277A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
34 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
35 PM92392 2 BKT, SENSOR ＢＫＴ センサ FE
127
PTS-NXT2-04JE Vol.2
M3 II-DOUBLE CONVEYOR 4/7
M3 II-ダブルコンベア 4/7 UQ04211
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
36 PM05AF2 1 GUIDE ガイド FE
37 PS03151 1 SHEET シート OT Consumable Parts
38 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
39 PM05AG2 1 GUIDE ガイド FE
40 PS03151 1 SHEET シート OT Consumable Parts
41 H5429N 2 BOLT, HEX SOCKET ボルト 六角穴 CBS3-8 FE
42 PM050M6 1 PLATE プレート FE
43 PM050N2 1 PLATE プレート FE
44 PM059W1 2 GUIDE, BELT ガイド ベルト AL
45 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
46 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 XB04170 2 CONVEYOR, BELT コンベア ベルト OT Consumable Parts
47.1 XB04220 2 CONVEYOR, BELT コンベア ベルト OT
Thin panel option, Consumable Parts
48 PM059T4 2 PLATE, GUIDE プレート ガイド FE
49 PM0FNY0 2 PLATE, CLAMPING プレート クランプ FE
50 K5255A 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
51 PM085R3 1 RAIL レール FE
51.1 PM09WF2 1 RAIL レール FE Thin panel option
52 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
53 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
55 PM05AD2 4 PLATE プレート FE
56 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
57 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
58 H55037 4 BOLT ボルト PSST4-15 FE Consumable Parts
59 PZ14451 4 SPRING スプリング FE
61 PB90253 2 HOOK フック FE
62 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 PB90253 2 HOOK フック FE
66 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
67 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
68 H2014R 2 PIN ピン MSIP6-10 OT
69 PB90501 4 BKT ＢＫＴ FE
69.1 PS03132 2 SHEET シート OT Consumable Parts
69.2 PS03142 2 SHEET シート OT Consumable Parts
70 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
71 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
73 PM97051 4 BLOCK, LOCATING ブロック 位置決め FE
128
