M3 II-DOUBLE CONVEYOR 7/7
M3 II-ダブルコンベア 7/7 UQ04211
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
52 H5293A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
53 N10796 2 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
54 XM00233 2 MOTOR, STEPPING モータ ステッピング OT
55 H5289A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
56 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
57 PZ05392 2 PULLEY プーリ OT
58 N4027A 4 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
59 H4572E 2 BELT, TIMING ベルト タイミング 177-3GT-9 OT
60 PB90094 1 BKT, MOTOR ＢＫＴ モータ FE
61 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
62 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M FE
63 PP00941 1 BKT, ADJUSTING ＢＫＴ セリ FE
64 PP00951 2 BKT, ADJUSTING ＢＫＴ セリ FE
65 H5293A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X025 FE
66 N10796 3 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
67 XM00242 3 MOTOR, STEPPING モータ ステッピング OT
68 H5289A 12 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
69 W1022A 12 WASHER, LOCK ワッシャ スプリング 4M/M FE
70 PZ05392 3 PULLEY プーリ OT
71 N4027A 6 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
72 H4521R 1 BELT, TIMING ベルト タイミング 324-3GT-9 OT
73 H45201 2 BELT, TIMING ベルト タイミング 174-3GT-9 OT
74 PM096W1 1 BLOCK, REFERENCE ブロック 基準 FE
75 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
76 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
77 PB009T3 1 BKT ＢＫＴ FE
78 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
79 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
80 A10397 4 AMPLIFIER アンプ FS-V33P OT
81 H3200M 4 BKT ＢＫＴ OP-73880 OT
82 H5277A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
83 W1041F 8 WASHER, FLAT ワッシャ 平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
84 PB90295 1 COVER カバー FE
85 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
86 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
87 XK04031 1 BOARD, PRINTED CIRCUIT 基板 プリント DU30A-1 OT
88 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
89 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
140
PTS-NXT2-04JE Vol.2
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
141
PTS-NXT2-04JE Vol.2
Ref.2/
AA
Ref.2/
BB
పᑕᯈ㸦ࣛࢩࣕ⣬㸧
Low reflective sheet(felt paper)
BACK-UP PIN
ࣂࢵࢡࢵࣉࣆࣥ
1
2
1
7
8
9
4
4
5
6
5
6
3
3
11
12
14
13
0,,ࢩࣥࢢࣝࢥࣥ࣋
0,,6,1*/(&219(<25

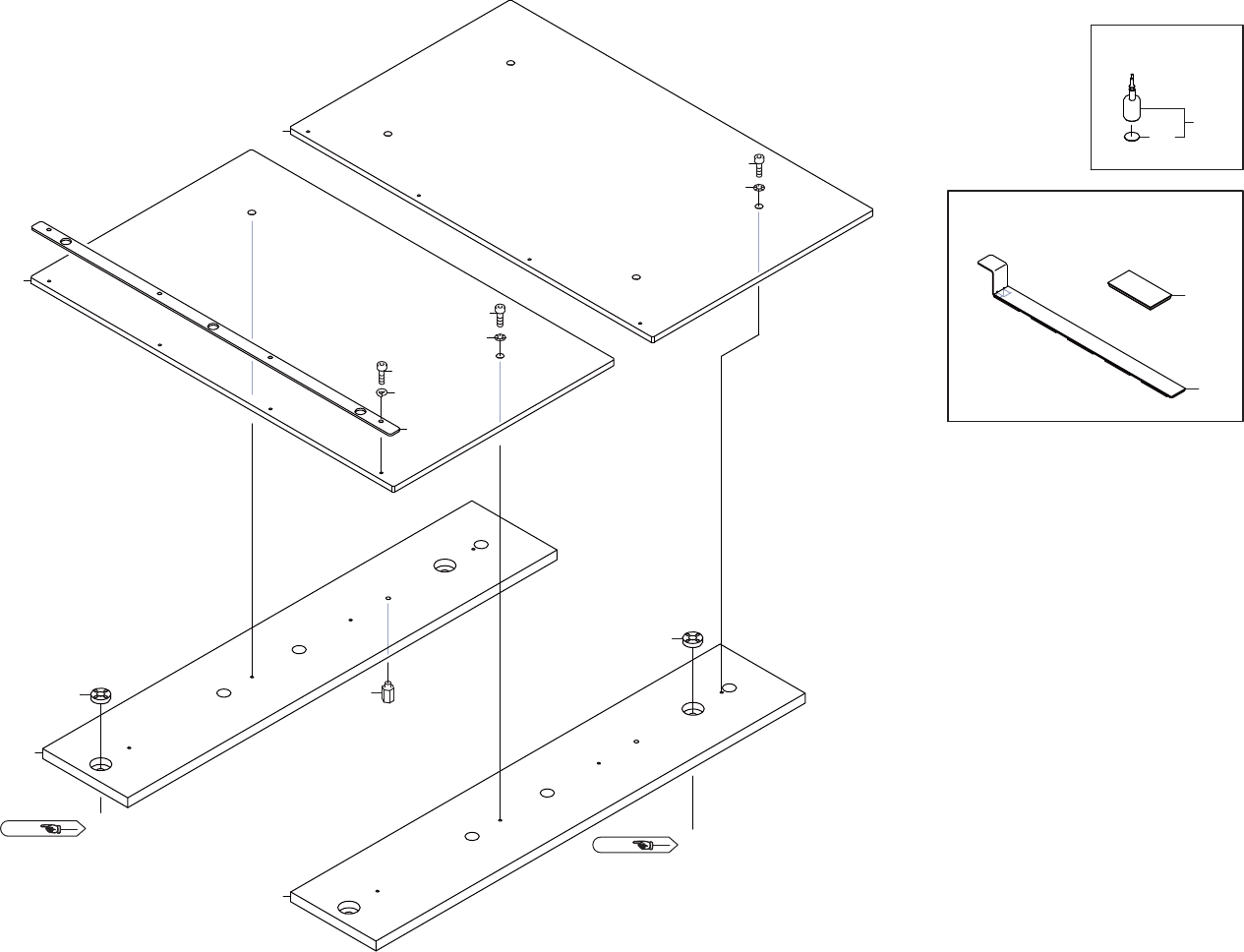

UQ04310
