62 PTS-NXT2-04JE Vol.1
H01/H02-NCFTA-NOZZLE STATION(for TRAY UNIT-LT, with COPLANARITY SENSOR)
H01/H02-NCFTA-ノズルステーション(トレイユニット-LT用、コプラナリティセンサ有) UL03902
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB06ER0 1 SHUTTER シャッタ FE
2 PX00091 1 NAMEPLATE 銘板 PL
3 PM34585 5 PIN, GUIDE ピン ガイド FE
4 PZ29951 5 BOLT ボルト OT
5 AA94S00 1 HOLDER ホルダ OT
6 AA96706 1 BLOCK ブロック OT
7 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
8 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
9 PM04923 1 PIN ピン FE
10 AA0HK05 1 GUIDE ガイド OT
11 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
13 PB20141 1 DOG, SW ドッグ ＳＷ FE
14 K51756 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
15 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
16 PX07182 1 SEAL, BAR CODE シール バーコード OT unit serial number
17 PX07191 1 SEAL, BAR CODE シール バーコード OT unit serial number
18 PS02850 2 SHEET シート PL Consumable Parts
19 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引張 FE
61
PTS-NXT2-04JE Vol.1
62
PTS-NXT2-04JE Vol.1

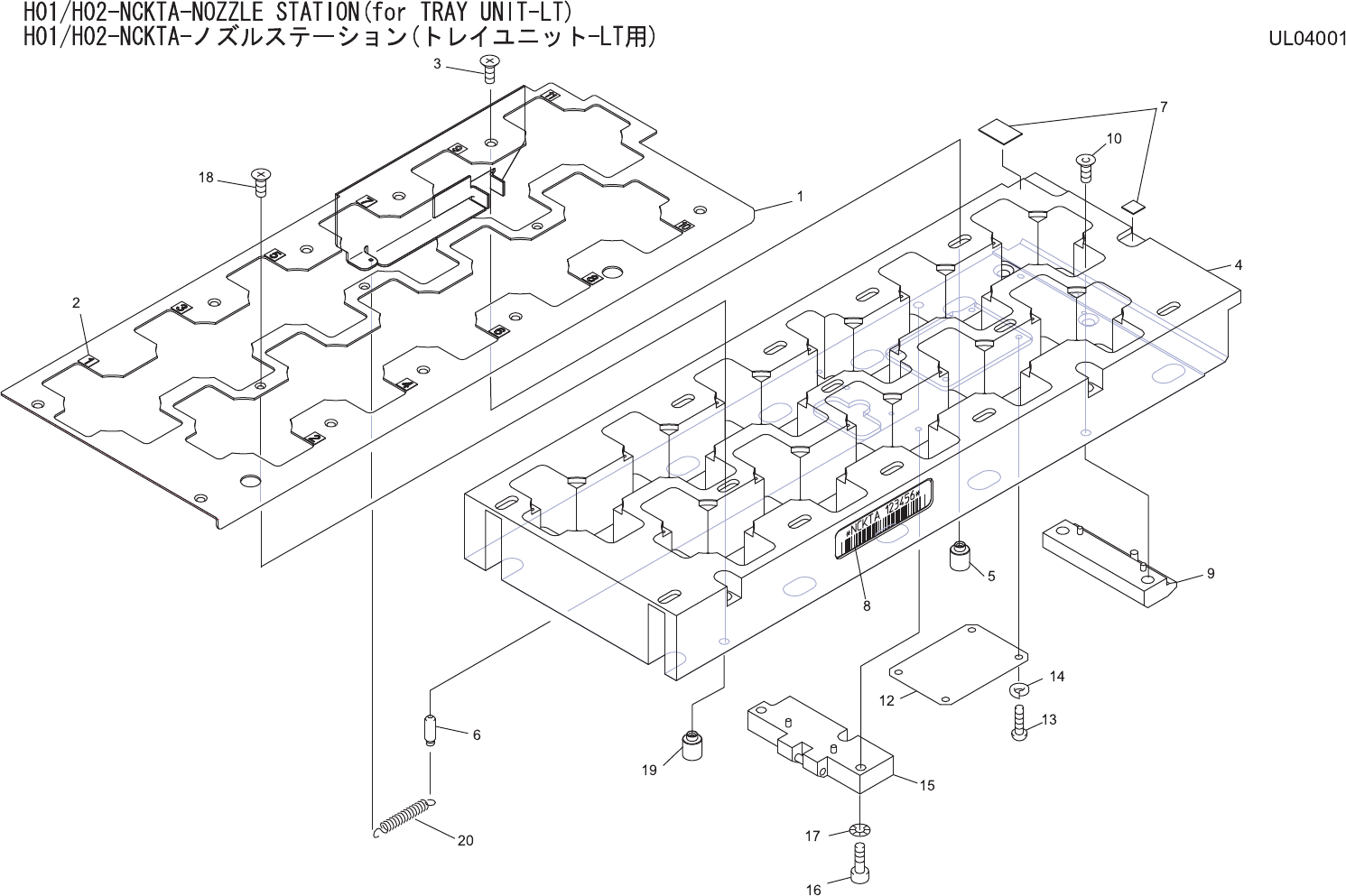

H01/H02-NCKTA-NOZZLE STATION(for TRAY UNIT-LT)
H01/H02-NCKTA-ノズルステーション(トレイユニット-LT用) UL04001
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB85021 1 SHUTTER シャッタ FE
2 PX07280 1 NAMEPLATE 銘板 PL
3 PZ29951 10 BOLT ボルト OT
4 AA5GD02 1 HOLDER ホルダ OT
5 PM34585 10 PIN, GUIDE ピン ガイド FE
6 PM04923 1 PIN ピン FE
7 PX07131 1 SEAL, BAR CODE シール バーコード OT unit serial number
8 PX07122 1 SEAL, BAR CODE シール バーコード OT unit serial number
9 AA0HK05 1 GUIDE ガイド OT
10 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
12 PB85010 1 DOG, SW ドッグ ＳＷ FE
13 K51756 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
14 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
15 AA96706 1 BLOCK ブロック OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 K5169M 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005 ｽﾃﾝﾚｽ FE
19 PM0K0H0 3 PIN, GUIDE ピン ガイド FE
20 PZ05022 1 SPRING, TENSION ス
プ
リン
グ
引張 FE
63
PTS-NXT2-04JE Vol.1
