BACK-UP PIN Ref.2/ A A Ref.2/ B B 㑅ᢥ㒊ရ Interchangeable parts ๓ワࡵ⏕⏘⏝ )RUSHUIRUPLQJSURGXFWLRQ ZLWKODQHIRUZDUG ᶆ‽⏝ 6WDQGDUG 㹼PP  㹼PP ๓ワࡵ⏕⏘⏝ )RUSHUIRUPLQJSURGXFWLRQ ZLWKODQHIRUZDUG 㹼PP /DQH /DQH ప…

100%1 / 967
M6 II-SINGLE CONVEYOR 6/6
M6 II-シングルコンベア 6/6 UQ04310
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
89 W1024A 3 WASHER, LOCK ワッシャ　スプリング 6M/M FE
90 W1045A 3 WASHER, FLAT ワッシャ　平 4W- 6 FE
91 PZ05341 3 SPROCKET スプロケット OT
92 H4900R 3 BEARING, MINIATURE ベアリング　ミニチュア MF105ZZ OT
93 GVC0351 3 COLLAR カラー FE
94 S1003F 3 CIR-CLIP サークリップ ST-EW-4(3ｶ ｼﾛ) OT
104 PM096W1 1 BLOCK, REFERENCE ブロック　基準 FE
105 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
106 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
107 PB90383 1 BKT ＢＫＴ FE
108 H5299A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE
109 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
110 PB90492 1 BKT ＢＫＴ FE
111 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
112 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
113 A10397 2 AMPLIFIER アンプ FS-V33P OT
113.1 H3200M 2 BKT ＢＫＴ OP-73880 OT
114 H5277A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
115 W1041F 4 WASHER, FLAT ワッシャ　平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
116 PB90295 1 COVER カバー FE
117 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
118 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
119 XK04041 1 BOARD, PRINTED CIRCUIT 基板　プリント DU30B-1 OT
120 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
121 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
165
PTS-NXT2-04JE Vol.2
BACK-UP PIN
Ref.2/
AA
Ref.2/
BB
㑅ᢥ㒊ရ
Interchangeable parts
๓ワࡵ⏕⏘⏝
)RUSHUIRUPLQJSURGXFWLRQ
ZLWKODQHIRUZDUG
ᶆ‽⏝
6WDQGDUG
㹼PP
㹼PP
๓ワࡵ⏕⏘⏝
)RUSHUIRUPLQJSURGXFWLRQ
ZLWKODQHIRUZDUG
㹼PP
/DQH
/DQH
ప཯ᑕᯈ㸦ࣛࢩࣕ⣬㸧
Low reflective sheet(felt paper)
ࣂࢵࢡ࢔ࢵࣉࣆࣥ
1
2
3
4
5
6
7
8
8.1
8.2
12.1
13
14
15
17
18
16
20
21
19
22
23
25
26
27
26.1
27
29
28
29
28
30
31
32
33
34
35
36
37
25.1
12
12.1
13
14
15
17
18
16
20
21
19
22
23
12
9.1
9.2
9
24
40.1
41
42
43
45
46
44
48
49
47
50
51
40
52.1
53
54
55
57
58
56
60
61
59
62
63
52
11
11
65
66
39
38

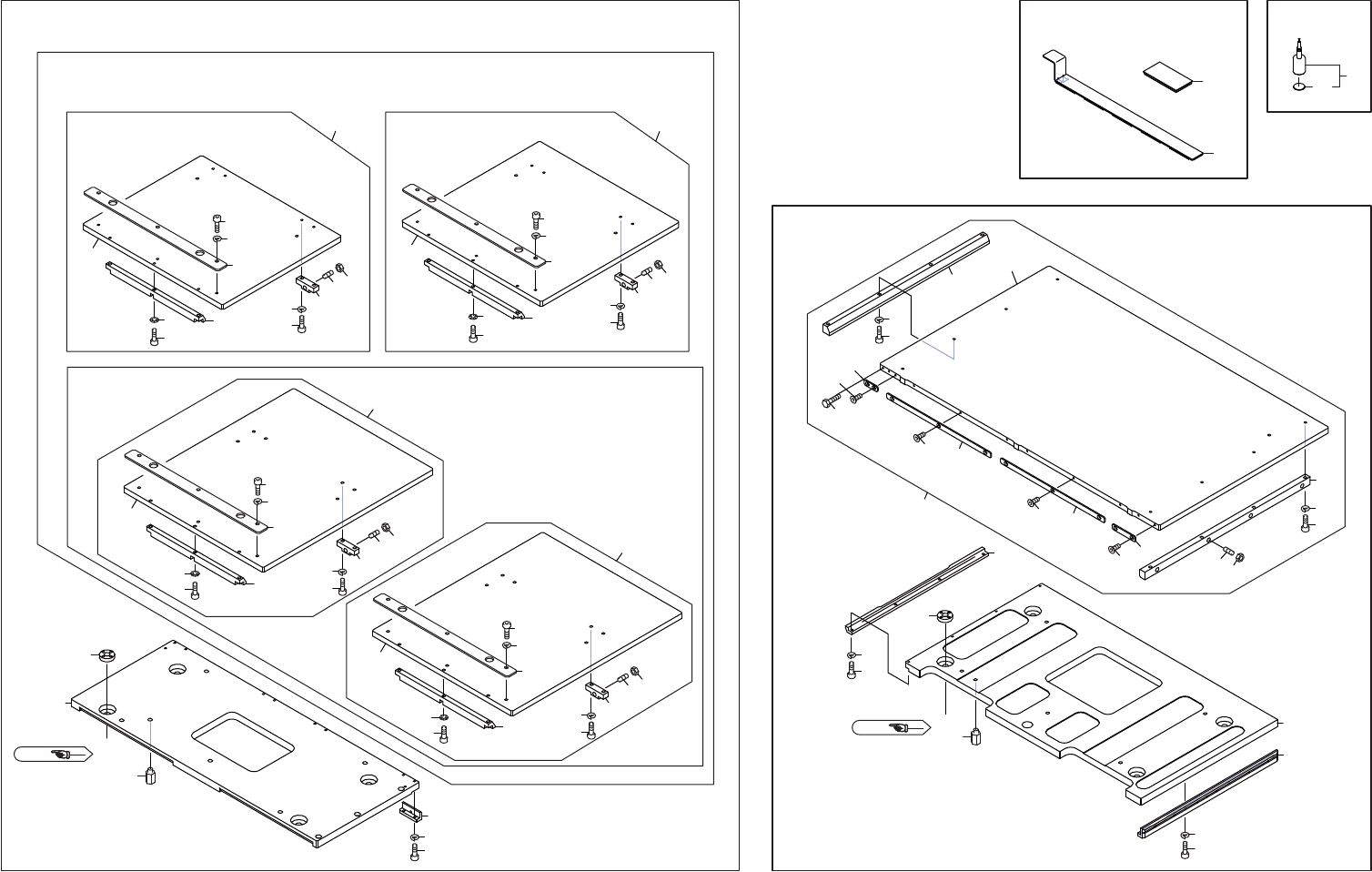

UQ04411
0,,ࢲࣈࣝࢥࣥ࣋࢔
0,,'28%/(&219(<25
166
PTS-NXT2-04JE Vol.2
M6 II-DOUBLE CONVEYOR 1/7
M6 II-ダブルコンベア 1/7 UQ04411
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM06WW2 1 FRAME フレーム AL
2 H20231 1 PIN, STOPPER ピン　ストッパ STFHN10-15 OT
3 PM06WZ1 4 BLOCK, LOCATING ブロック　位置決め FE
4 H5276A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
5 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
6 PM06XE3 1 FRAME フレーム AL
7 H20231 1 PIN, STOPPER ピン　ストッパ STFHN10-15 OT
8 PM06XF2 1 BLOCK, LOCATING ブロック　位置決め FE
8.1 H5276A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
8.2 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
9 PM09BK1 1 BLOCK, LOCATING ブロック　位置決め FE
9.1 H5276A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
9.2 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
11 GGQC2241 8 NUT ナット FE
12 AA7GF03 2 PLATE, BACKUP プレート　バックアップ OT
12.1 PM06WK4 1 PLATE, BACKUP プレート　バックアップ FE
13 PB006Y0 1 PLATE, PARTITION プレート　仕切り FE
14 H5288A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
15 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
16 PM06WX6 1 BLOCK, REFERENCE ブロック　基準 FE
17 H5289A 3 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
18 W1011A 3 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
19 PM06XA3 2 PLATE, LOCATING プレート　位置決め FE
20 H5290A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
21 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
22 H3164D 2 PLUNGER, BALL プランジャ　ボール BSTH6 OT
23 N1084C 2 NUT, HEX ナット　六角 M06 3ｼｭ(3ｶ ｸﾛ) FE
24 AA7GG04 1 PLATE, BACKUP プレート　バックアップ OT
25 PM06WM3 1 PLATE, BACKUP プレート　バックアップ FE
25.1 H5720B 1 BOLT, STOPPER ボルト　ストッパ BSTFH5.5-2.5 OT
26 PB007K3 1 PLATE プレート FE
26.1 PB00DN1 1 PLATE プレート FE
27 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
28 PB007L3 2 PLATE プレート FE
29 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
30 PM06WY3 1 BLOCK, REFERENCE ブロック　基準 FE
31 H5292A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X020 FE
32 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
167
