M6 II-DOUBLE CONVEYOR 3/7
M6 II-ダブルコンベア 3/7 UQ04411
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 H5275A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
75 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
76 W1041F 8 WASHER, FLAT ワッシャ　平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PH00791 2 BRUSH ブラシ OT Consumable Parts
78 K5358C 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X012 FE
79 PB90354 1 COVER, WIRING カバー　配線 FE
80 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X004 FE
81 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
85 AA61T03 1 HOLDER, PIN ホルダ　ピン OT
86 AA61S06 1 HOLDER, PIN ホルダ　ピン OT
87 H5280A 6 BOLT, HEX SOCKET ボルト　六角穴 M03X020 FE
88 W1010A 6 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
89 PB91002 1 BKT ＢＫＴ FE
90 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
91 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
92 H21924 4 PIN, PARALLEL ピン　平行 ﾟ2X5 Aｼｭ SUS OT
93 PX07531 1 SEAL, BAR CODE シール　バーコード PL unit serial number
95 PM057F1 1 BKT, SENSOR ＢＫＴ　センサ FE
95.1 PM09WG0 1 BKT, SENSOR ＢＫＴ　センサ FE Thin panel option
96 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
97 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
98 PM057E1 1 BKT, SENSOR ＢＫＴ　センサ FE
99 PB12712 1 WASHER ワッシャ FE
100 XS01245 1 SENSOR, TOUCH センサ　タッチ OT
101 K5257H 2 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X012 FE
102 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
103 H5275A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
104 W1010A 2 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
105 AA7GE01 1 SENSOR センサ OT
110 AA86N04 1 JIG 治具 OT
110.1 AA7TG10 1 JIG 治具 OT Thin panel option
111 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
112 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
114 PB03FY0 1 SHEET シート AL SET, Consumable Parts
115 Y3086W 1 UNION, HALF ユニオン　ハーフ KQ2S04-M5 OT
116 AA7SA00 1 TIP チップ OT Consumable Parts
118 GGAJ0401 1 GAUGE ゲージ AL Consumable Parts
177
PTS-NXT2-04JE Vol.2
/DQHUDLO
࣮ࣞࣥ࣮ࣞࣝ
AA
AA
4
4
3
1
5
6
7
8
9
10
11
13
12
13
12
10
9
44
18
33
74
75
76
73
74
75
76
73
73
34
31
42
45
46
33
34
31
35
55
56
57
56
57
59
59
48
55
35
74
75
76
73
74
75
76
11
51
31
33
34
45
46
43
8
44
31
33
34
18
48
55
56
57
59
59
55
57
56
19
21
36
38
68
58
4
95
96
97
52
53
4
15
15
39
41
22
24
68
40
23
37
20
58
58
58
58
58
99
98
62
63
60
66
67
65
62
63
61
66
67
64
70
71
69
70
71
69
70
71
69
32
32
32
32
80
81
79
87
88
89
90
91
92
93
86
85
69.1
69.1
69.1
2
5.1
51.1
47
47
16
17
17
16
30
16
17
17
16
30
27
28
29
25
29
25
27
28
29
29
25
27
28
29
29
25
27
28
29
29
49
50
49
50
14
14
77
78
77
78
26
26
26
26
16.1
16.1
16.1
16.1
47.1
47.1

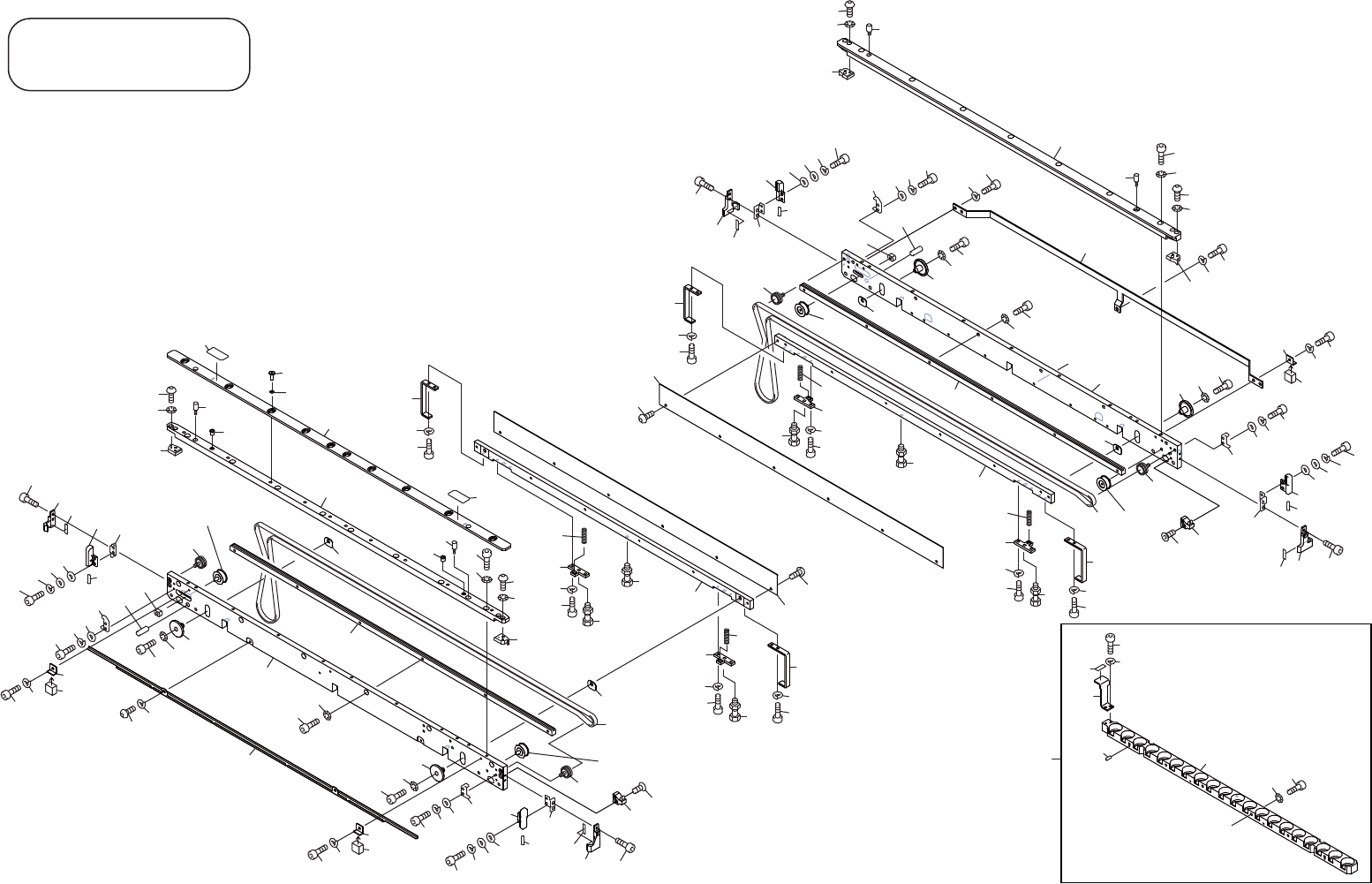

0,,ࢲࣈࣝࢥࣥ࣋࢔
0,,'28%/(&219(<25
UQ04411
178
PTS-NXT2-04JE Vol.2
M6 II-DOUBLE CONVEYOR 4/7
M6 II-ダブルコンベア 4/7 UQ04411
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM052S8 1 PLATE, RETAINING プレート　押え FE
2 PM0KDA1 10 BOLT ボルト FE
3 PM07KC1 10 COLLAR カラー FE
4 PM23704 4 PIN, REFERENCE ピン　基準 FE
5 PM085T5 1 RAIL レール FE
5.1 PM0BYZ1 1 RAIL レール FE Thin panel option
6 H5289A 8 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
7 W1011A 8 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
8 PT01224 2 GUIDE ガイド FE
9 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
10 W1010A 4 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
11 PT01213 2 GUIDE ガイド FE
12 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
13 W1010A 4 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
14 H3170B 2 PLUNGER, BALL プランジャ　ボール SBP-4 OT
15 PZ14131 2 SEAL シール PL
16 AA9EZ00 4 PULLEY プーリ OT
16.1 AB07600 4 PULLEY プーリ OT Thin panel option
17 ADBPP8012 4 PULLEY プーリ OT
18 PM92402 2 BKT, SENSOR ＢＫＴ　センサ FE
19 PM05AE2 1 GUIDE ガイド FE
20 PS03151 1 SHEET シート OT Consumable Parts
21 H5429N 2 BOLT, HEX SOCKET ボルト　六角穴 CBS3-8 FE
22 PM05AH2 1 GUIDE ガイド FE
23 PS03151 1 SHEET シート OT Consumable Parts
24 H5429N 2 BOLT, HEX SOCKET ボルト　六角穴 CBS3-8 FE
25 XS03502 2 SENSOR, FIBER センサ　ファイバ OT SET
26 PZ37622 4 TUBE チューブ OT
27 H5274A 8 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
28 W1021A 8 WASHER, LOCK ワッシャ　スプリング 3M/M FE
29 W1041F 16 WASHER, FLAT ワッシャ　平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
30 N10790 2 NUT, SQUARE ナット　四角 M 4 P=0.7(3ｶ ｼﾛ) FE
31 PM05AC1 4 GUIDE ガイド FE
32 PP02471 4 SPACER スペーサ FE
33 H5277A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
34 W1010A 4 WASHER, CONICAL ワッシャ　皿 M- 3-L FE
35 PM92392 2 BKT, SENSOR ＢＫＴ　センサ FE
36 PM05AF2 1 GUIDE ガイド FE
179
PTS-NXT2-04JE Vol.2
