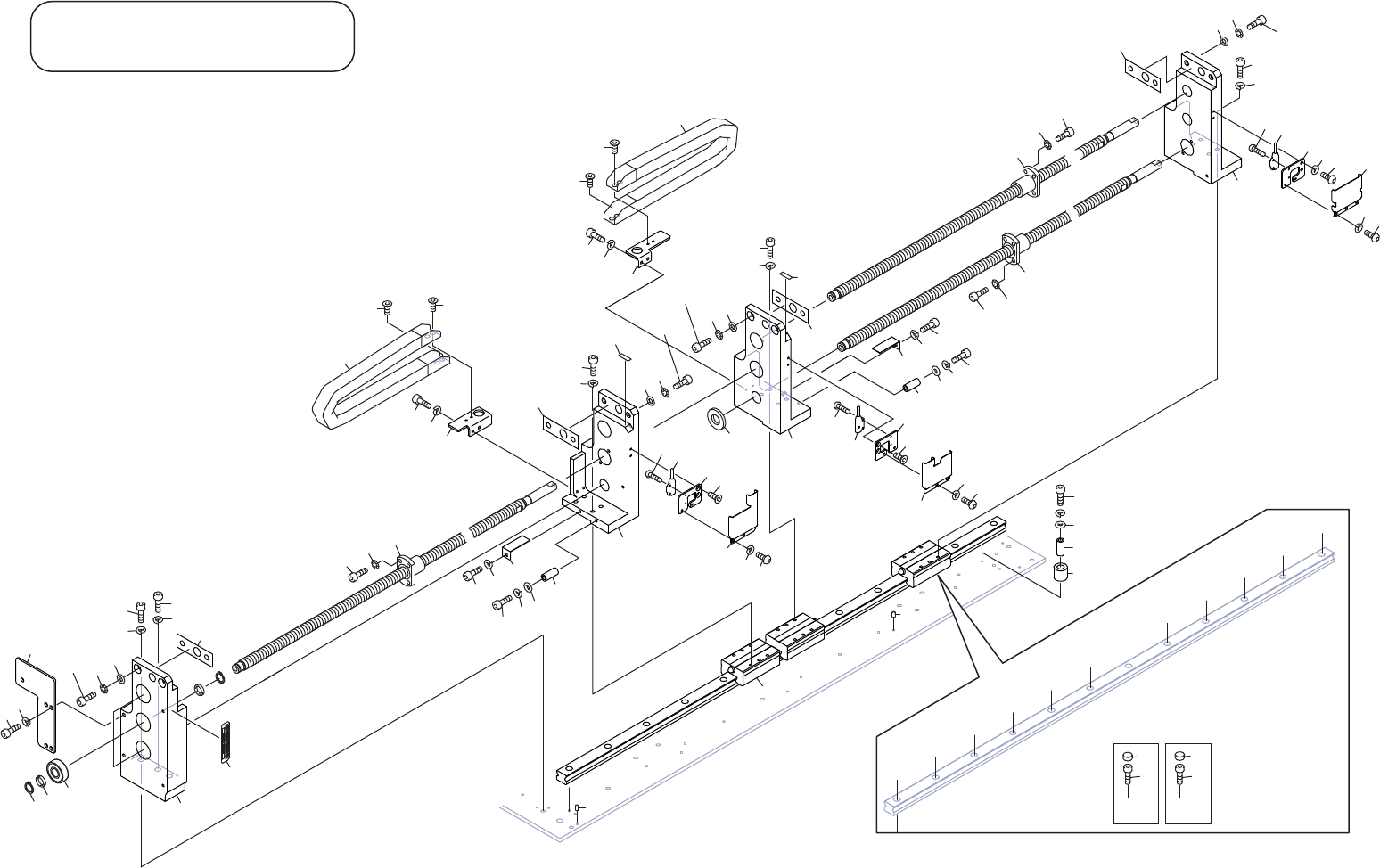

M6 II-DOUBLE CONVEYOR 4/7
M6 II-ダブルコンベア 4/7 UQ04411
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
74 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
75 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
76 W1041F 8 WASHER, FLAT ワッシャ 平 ﾟ3X6 ｺｶﾞﾀﾋﾗｻﾞｶﾞﾈ FE
77 PH00791 2 BRUSH ブラシ OT Consumable Parts
78 K5358C 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X012 FE
79 PB90354 1 COVER, WIRING カバー 配線 FE
80 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
81 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
85 AA61T03 1 HOLDER, PIN ホルダ ピン OT
86 AA61S06 1 HOLDER, PIN ホルダ ピン OT
87 H5280A 6 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
88 W1010A 6 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
89 PB91002 1 BKT ＢＫＴ FE
90 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
91 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
92 H21924 4 PIN, PARALLEL ピン 平行 ﾟ2X5 Aｼｭ SUS OT
93 PX07531 1 SEAL, BAR CODE シール バーコード PL unit serial number
95 PB90363 1 RETAINER, WIRING 押え 配線 FE
96 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
97 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
98 H5287A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
99 W1022A 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
181
PTS-NXT2-04JE Vol.2
