M3 II-DEVICE PALLET 1/3 (With bucket)UD02607 M3 II-デバイスパレット 1/3 (Standard)UD02506 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM0ECH1 1 PALLET パレット FE 2 H2093K…
18
PTS-NXT2-04JE Vol.3

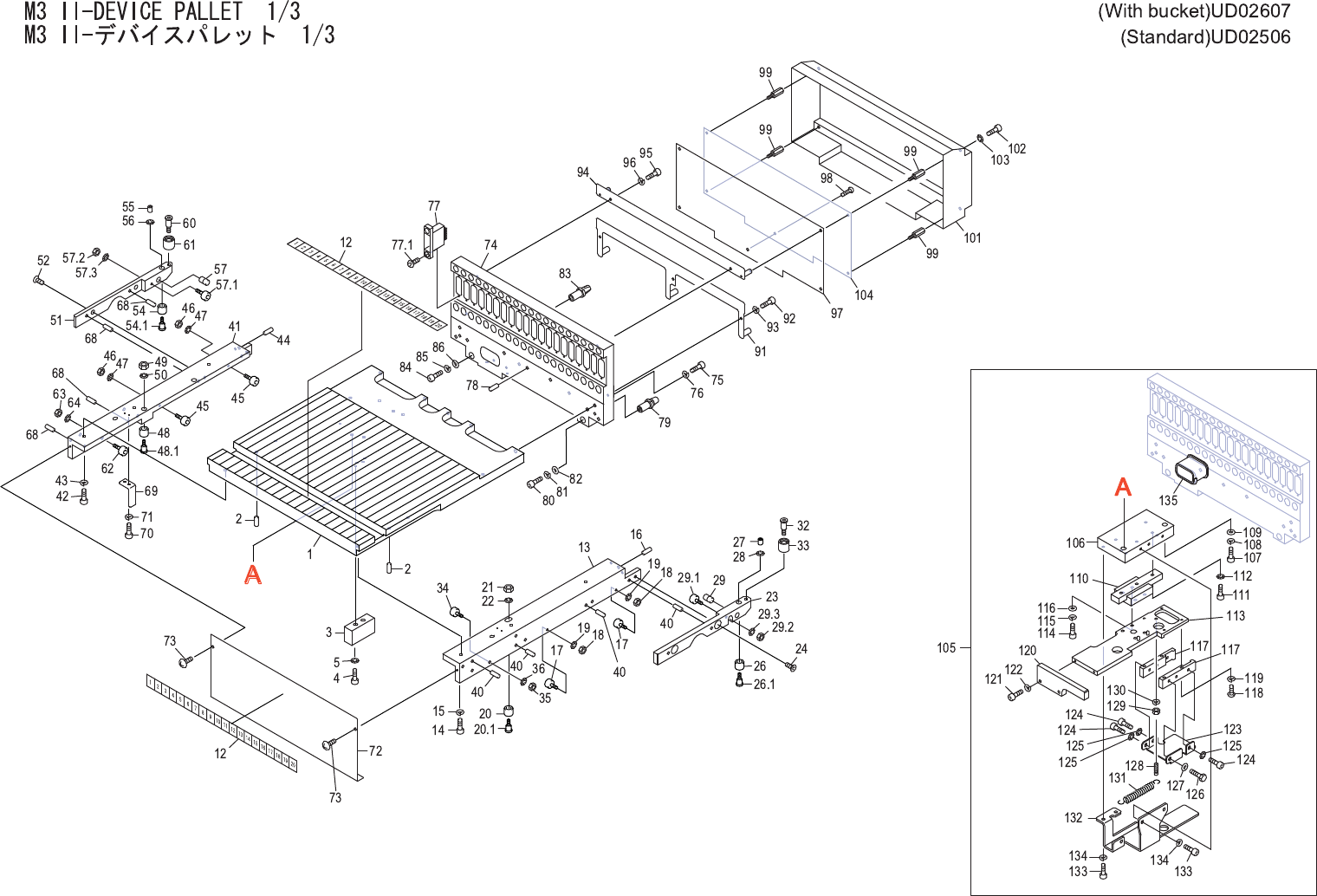

M3 II-DEVICE PALLET 1/3 (With bucket)UD02607
M3 II-デバイスパレット 1/3 (Standard)UD02506
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0ECH1 1 PALLET パレット FE
2 H2093K 2 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
3 PM11906 1 BLOCK ブロック FE
4 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
5 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
12 PX00143 2 NAMEPLATE 銘板 PL
13 PM04TA2 1 BKT, RAIL ＢＫＴ レール FE
14 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
17 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
18 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
19 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
20 PM26721 1 ROLLER ローラ FE
20.1 PM51371 1 PIN, ROLLER ピン ローラ FE
21 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
22 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
23 PM91693 1 BAR, GUIDE バー ガイド FE
24 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
26 PM26721 1 ROLLER ローラ FE
26.1 PM51371 1 PIN, ROLLER ピン ローラ FE
27 PM02503 1 NUT ナット FE
28 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
29 PM86771 1 PIN ピン FE
29.1 K11065 1 CAM FOLLOWER カムフォロア CF03-A OT
29.2 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
29.3 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
32 PM02352 1 PIN, ROLLER ピン ローラ FE
33 PM02422 1 ROLLER ローラ PL
34 K1108A 1 CAM FOLLOWER カムフォロア CF4-A OT
35 N10796 1 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
36 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
40 H2093K 4 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
41 PM04TB2 1 BKT, RAIL ＢＫＴ レール FE
42 H5289A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
43 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
44 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
45 K11065 2 CAM FOLLOWER カムフォロア CF03-A OT
19
PTS-NXT2-04JE Vol.3
M3 II-DEVICE PALLET 1/3 (With bucket)UD02607
M3 II-デバイスパレット 1/3 (Standard)UD02506
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 N10795 2 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
47 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
48 PM26721 1 ROLLER ローラ FE
48.1 PM51371 1 PIN, ROLLER ピン ローラ FE
49 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
50 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
51 PM91703 1 BAR, GUIDE バー ガイド FE
52 K5361T 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
54 PM26721 1 ROLLER ローラ FE
54.1 PM51371 1 PIN, ROLLER ピン ローラ FE
55 PM02503 1 NUT ナット FE
56 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
57 PM86771 1 PIN ピン FE
57.1 K11065 1 CAM FOLLOWER カムフォロア CF03-A OT
57.2 N10795 1 NUT, HEX ナット 六角 M03(3ｶ ｸﾛ) FE
57.3 W1010A 1 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
60 PM02352 1 PIN, ROLLER ピン ローラ FE
61 PM02422 1 ROLLER ローラ PL
62 K1108A 1 CAM FOLLOWER カムフォロア CF4-A OT
63 N10796 1 NUT, HEX ナット 六角 M04(3ｶ ｸﾛ) FE
64 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
68 H2093K 4 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
69 PP01864 1 DOG ドッグ FE
70 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
71 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
72 PB13932 1 COVER カバー FE
73 K5171S 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006(3ｶ ｼﾛ) FE
74 PM0E5R0 1 PLATE プレート FE
75 H5291A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
76 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
77 AJ85701 20 HARNESS ハーネス OT 1set
77.1 XP00131 40 PIN ピン OT
78 H2093K 1 PIN, PARALLEL ピン 平行 4ﾟX8 Bｼｭ (H8) OT
79 PM35443 1 PIN, ROUND ピン 丸 FE
80 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
81 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
82 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
83 PM35453 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
20
