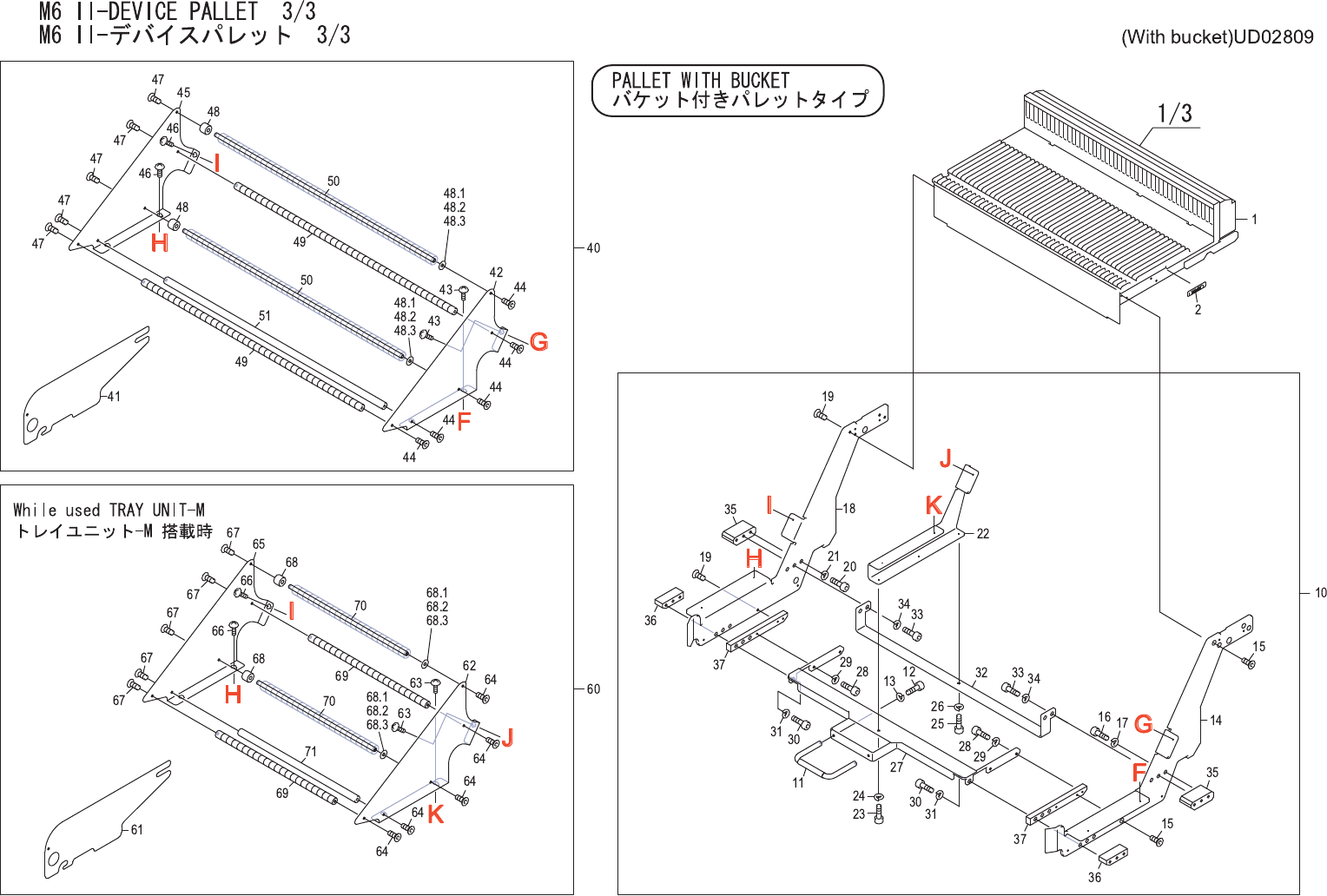

M6 II-DEVICE PALLET 3/3
M6 II-デバイスパレット 3/3 (With bucket)UD02809
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA7GY07 1 PALLET パレット OT
2 PX07731 1 SEAL, BAR CODE シール　バーコード OT unit serial number
10 AA40Y04 1 ARM, CLAMP アーム　クランプ OT
11 AA7ZH01 1 HANDLE 取手 OT
12 H5298A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
14 PB57213 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
16 H5341A 1 BOLT, HEX SOCKET ボルト　六角穴 M08X020 FE
17 W1025A 1 WASHER, LOCK ワッシャ　スプリング 8M/M FE
18 PB57223 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X012 FE
20 H5341A 1 BOLT, HEX SOCKET ボルト　六角穴 M08X020 FE
21 W1025A 1 WASHER, LOCK ワッシャ　スプリング 8M/M FE
22 PB57231 1 BKT ＢＫＴ FE
23 H5297A 1 BOLT, HEX SOCKET ボルト　六角穴 M05X008 FE
24 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
25 H5298A 1 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
26 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
27 PB63275 1 BKT, CONNECTING ＢＫＴ　ツナギ FE
28 H5298A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X010 FE
29 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
30 H5344A 6 BOLT, HEX SOCKET ボルト　六角穴 M08X035 FE
31 W1025A 6 WASHER, LOCK ワッシャ　スプリング 8M/M FE
32 PB63281 1 BKT, CONNECTING ＢＫＴ　ツナギ FE
33 H5429F 4 BOLT, HEX SOCKET ボルト　六角穴 CBS8-25 FE
34 W1025A 4 WASHER, LOCK ワッシャ　スプリング 8M/M FE
35 PM53952 2 BLOCK ブロック FE
36 PM91652 2 BLOCK ブロック FE
37 PM91662 2 BLOCK ブロック FE
40 AA40T08 1 HOLDER, REEL ホルダ　リール OT
41 PP02890 20 PLATE, PARTITION プレート　仕切り FE
42 PB57242 1 COVER, SIDE カバー　サイド AL
43 K5172L 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
44 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
45 PB57252 1 COVER, SIDE カバー　サイド AL
46 K5172L 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
47 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
37
PTS-NXT2-04JE Vol.3
M6 II-DEVICE PALLET 3/3
M6 II-デバイスパレット 3/3 (With bucket)UD02809
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
48 PH01151 82 ROLLER ローラ OT
48.1 PB71681 2 SPACER スペーサ FE t=0.5, INT
48.2 PB71691 2 SPACER スペーサ FE t=1.0, INT
48.3 PB71701 2 SPACER スペーサ FE t=2.0, INT
49 PM54015 2 SHAFT シャフト AL
50 PM54004 2 SHAFT シャフト FE
51 PM53983 1 BAR バー FE
60 AA40W08 1 HOLDER, REEL ホルダ　リール OT
61 PP02890 10 PLATE, PARTITION プレート　仕切り FE
62 PB57242 1 COVER, SIDE カバー　サイド AL
63 K5172L 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
64 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
65 PB57252 1 COVER, SIDE カバー　サイド AL
66 K5172L 3 SCREW, C/R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
67 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M04X008 FE
68 PH01151 44 ROLLER ローラ OT
68.1 PB71681 2 SPACER スペーサ FE t=0.5, INT
68.2 PB71691 2 SPACER スペーサ FE t=1.0, INT
68.3 PB71701 2 SPACER スペーサ FE t=2.0, INT
69 PM81033 2 SHAFT シャフト AL
70 PM81042 2 SHAFT シャフト FE
71 PM81052 1 BAR バー FE
