NXTII partlist - 第768页
11 12 16 13 14 15 28 29 30 28 35 36 17 17.1 17.2 18 19 20 26 27 26 27 21 23 23 24 25 22 24 25 26 27 30 31 28 33 37 37 37 38 38 38 34 33 28 29 35 36 33 37 38 34 33 35 36 35 36 31 32 32 32 32 AA0DC16 92 PTS-NXT2-04JE Vol.3
TRAY UNIT-L BODY 2/3
トレイユニット-L 本体 2/3 AA0DC16
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 S4036E 1 SENSOR, AREA センサ エリア NA2-N8-PN OT
3 H3202G 4 BKT ＢＫＴ MS-NA2-1 OT
4 H5288A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
5 W1022A 6 WASHER, LOCK ワッシャ スプリング 4M/M FE
6 W1043A 6 WASHER, FLAT ワッシャ 平 4W- 4 FE
7 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
8 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
10 K5208A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
11 S2306D 4 SHAFT シャフト SFJW25-370-M8-N10-SC16 OT
12 H30634 8 BUSHING ブシュ SPB-253530 OT
13 PM25675 4 HOLDER ホルダ FE
14 H5297A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
15 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
16 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
17 PZ11961 2 SEAL シール PL
19 H5340A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
20 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
21 PM59801 2 SPACER スペーサ FE
22 H5303A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X022 FE
23 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
24 PM59810 2 RING, LOCKING リング 締結 FE
25 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
26 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
27 R4050A 2 LEVER, CLAMP レバー クランプ CLDM6-25-S OT
28 S2025A 4 SHEET シート CTAM1 OT Consumable Parts
29 AA44Z03 1 CHUTE, DISCHARGE シュート 排出 OT
30 PB68151 1 CHUTE, DISCHARGE シュート 排出 FE
31 PB68161 1 HOLDER 受け FE
32 N10130 3 NUT, WING ナット 蝶 CHON5 OT
33 PB47970 2 PLATE プレート FE
34 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
35 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
36 AA47A02 1 PLATE プレート OT
37 PB69711 1 PLATE プレート FE
38 PZ27440 1 SHEET, RUBBER シート ゴム OT Consumable Parts
39 H1139X 4 BAND, TIE バンド 結束 AB-250-B OT
40 XB02560 1 BOX, DUST ＢＯＸ
ダ
スト OT
91
PTS-NXT2-04JE Vol.3
11
12
16
13
14
15
28
29
30
28
35
36
17
17.1
17.2
18
19
20
26
27
26
27
21
23
23
24
25
22
24
25
26
27
30
31
28
33
37
37
37
38
38
38
34
33
28
29
35
36
33
37
38
34
33
35
36
35
36
31
32
32
32
32
AA0DC16
92
PTS-NXT2-04JE Vol.3

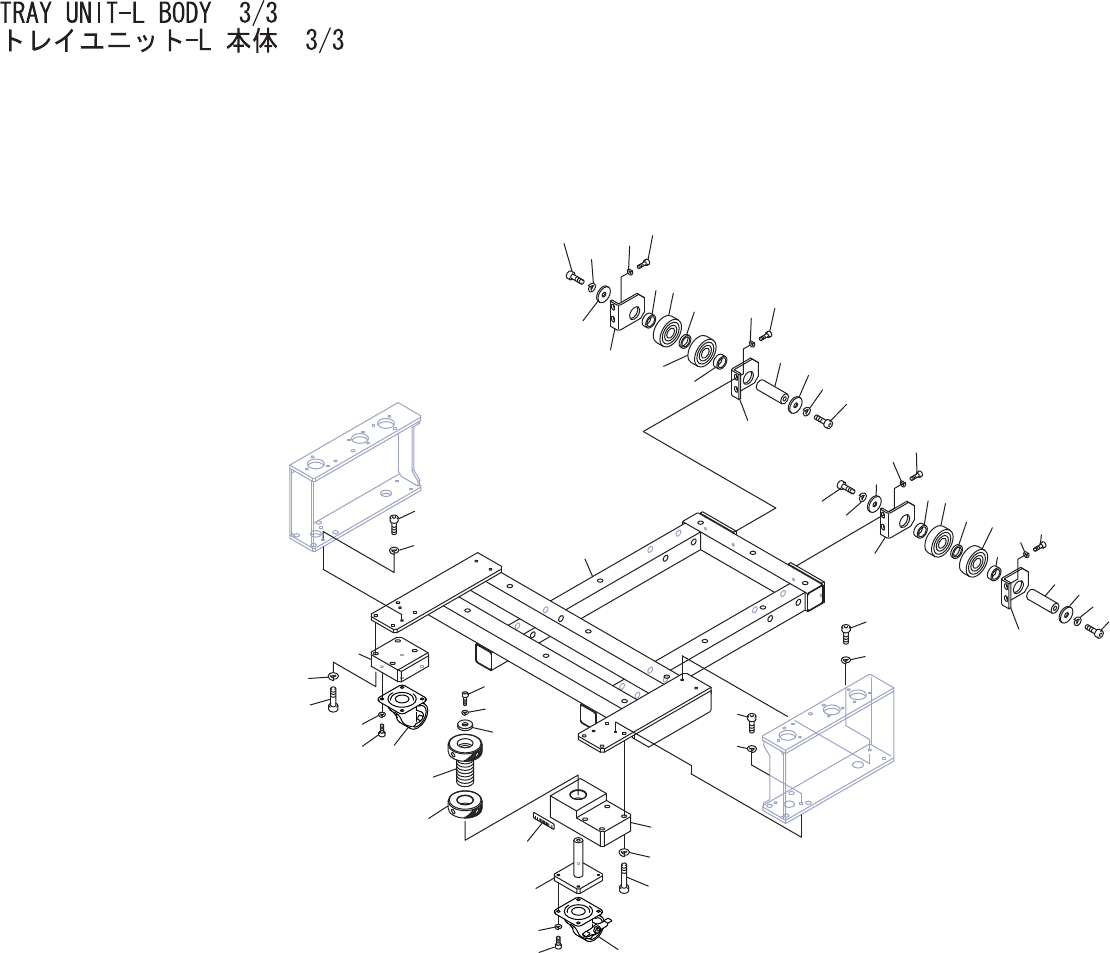

TRAY UNIT-L BODY 3/3
トレイユニット-L 本体 3/3 AA0DC16
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
11 PM25632 1 FRAME フレーム FE
12 PM34512 1 BOLT, ADJUSTING ボルト セリ FE
13 K11388 1 COLLAR カラー WSSB25-6-3 OT
14 H5322A 1 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
15 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
16 PM34522 1 NUT, LOCK ナット ロック FE
17 PM34492 1 ADAPTER アダプタ FE
17.1 H5345A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X040 FE
17.2 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
18 PM34502 1 ADJUSTER, LEVEL アジャスタ レベル FE
19 PX01550 1 SEAL, BAR CODE シール バーコード OT unit serial number
20 PM34531 1 SPACER スペーサ FE
21 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
22 W1014A 4 WASHER, CONICAL ワッシャ 皿 M- 8-H FE
23 K2024Y 2 CASTER キャスタ NO.104HB-PAS-I OT
24 H5181A 8 BOLT, HEX ボルト 六角 M06X012 10.9 FE
25 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
26 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
27 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
28 PM28992 4 COLLAR カラー FE
29 PM29002 2 COLLAR カラー FE
30 PB92461 2 BKT ＢＫＴ FE
31 PB92451 2 BKT ＢＫＴ FE
32 H4094L 4 BEARING ベアリング UMBW20-55 OT
33 W1090Z 4 WASHER ワッシャ WSSB30-12-2 OT
34 S2306A 2 SHAFT シャフト SFJW20-50-M10-N10 OT
35 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
36 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M FE
37 H5359A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X020 FE
38 W1026A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
10M/M FE
93
PTS-NXT2-04JE Vol.3
