TRAY UNIT-L REJECT PARTS CONVEYOR トレイユニット-L 部品排出コンベア AA0DD14 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB03461 1 BKT ＢＫＴ FE 2 K5170T 2 SCREW, C/R TRUSS 小ネジ 十…
A
39
55
10
54
56
71
45
43
20
67
64
1
2
5
44
8
66
69
65
37
6
16
68
13
33
35
36
70
63
7
34
60
60
61
59
12
74
61
11
47
49
48
63
62
15
4
3
46
52
51
50
50.2
50.1
50.3
9
77
19
17
38
38.1
53
18
23
24
27
83
56
85
25
26
58
76
54
72
58
75
84
57
75
73
73
14
5.1
87
86
88
40
42
41
20
22
21
78
80
79
81
81
82
89
91
90
93
94
92
AA0DD14
94
PTS-NXT2-04JE Vol.3

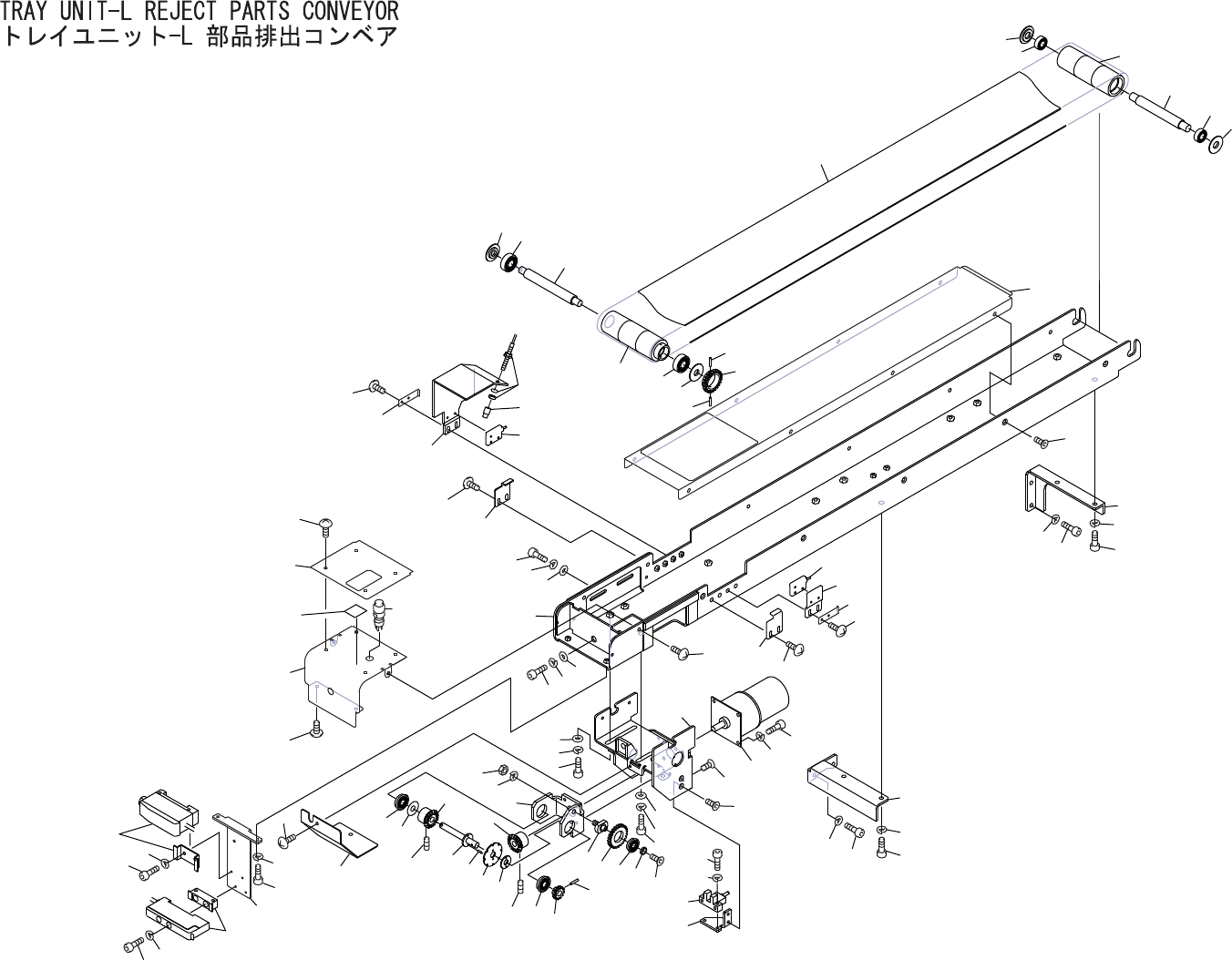

TRAY UNIT-L REJECT PARTS CONVEYOR
トレイユニット-L 部品排出コンベア AA0DD14
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB03461 1 BKT ＢＫＴ FE
2 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
3 PB03471 1 BKT ＢＫＴ FE
4 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
5 PB03481 1 BKT, SENSOR ＢＫＴ センサ FE
5.1 PB25920 1 BKT ＢＫＴ FE
6 K5204A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X008 ﾕﾆｸﾛﾒｯｷ FE
7 PB03501 1 BKT, SENSOR ＢＫＴ センサ FE
8 K5357H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X005 FE
9 PB45550 1 BKT ＢＫＴ FE
10 K51721 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
11 PB03551 1 DOG ドッグ FE
12 H2039M 2 PIN, SPRING ピン スプリング 1.5ﾟX 6 ﾅﾐｶﾞﾀ FE
13 PB03561 1 RETAINER 押え FE
14 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
15 PB03572 1 BKT ＢＫＴ FE
16 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
17 PB03582 1 COVER カバー FE
18 K5170T 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
19 PB45561 1 HANDLE 取手 AL
20 K5170T 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
21 PB21265 1 GUIDE, BELT ガイド ベルト AL
22 K5357M 8 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
23 PB08701 1 BKT ＢＫＴ FE
24 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
25 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 PB15781 1 BKT ＢＫＴ FE
34 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
35 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
36 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
37 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
38 PB17143 1 BKT, SENSOR ＢＫＴ センサ FE
38.1 PB25920 1 BKT ＢＫＴ FE
39 K5204A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X008 ﾕﾆｸﾛﾒｯｷ FE
40 PB45911 1 BKT, SENSOR ＢＫＴ センサ FE
41 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
95
PTS-NXT2-04JE Vol.3
TRAY UNIT-L REJECT PARTS CONVEYOR
トレイユニット-L 部品排出コンベア AA0DD14
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
42 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
43 PB21616 1 FRAME フレーム AL
44 PB21625 1 BKT ＢＫＴ AL
45 H5164A 2 BOLT, HEX ボルト 六角 M03X008 FE
46 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
47 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
48 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
49 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
50 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
50.1 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
50.2 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
50.3 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
51 H5332T 1 BOLT, HEX SOCKET ボルト 六角穴 M06X055 FE
52 W1024A 1 WASHER, LOCK ワッシャ スプリング 6M/M FE
53 W1051A 1 WASHER, FLAT ワッシャ 平 6M/MX1.6X125(1W-6) FE
54 PM07090 2 COLLAR カラー FE
55 PM07101 1 SHAFT シャフト FE
56 H4900G 2 BEARING ベアリング 687ZZ OT
57 PM07111 1 SHAFT シャフト FE
58 H4131A 2 BEARING ベアリング 698ZZ OT
59 PM07121 1 SHAFT シャフト FE
60 K2021Y 2 GEAR, BEVEL ギヤ ベベル M1S 20+2106 OT
61 N4027A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X005 ｸﾎﾞﾐｻｷ FE
62 K11381 1 COLLAR カラー MSRB6-0.3 OT
63 H4900F 2 BEARING ベアリング F696ZZ OT
64 PM07130 1 GEAR ギヤ FE
65 H2042A 1 PIN, SPRING ピン スプリング 2ﾟX10 FE
66 PM07150 1 PIN ピン FE
67 N1082A 1 NUT, HEX ナット 六角 M 5 P=0.8 FE
68 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
69 H4900E 1 BEARING ベアリング F695ZZ OT
70 PM07160 1 GEAR ギヤ FE
71 PM07170 1 ROLLER ローラ AL
72 PM07180 1 GEAR ギヤ FE
73 H2192A 2 PIN, PARALLEL ピン 平行 1.5ﾟX4 Aｼｭ(M6) FE
74 PM07191 1 COLLAR カラー FE
75 PM07200 2 COLLAR カラー FE
76 PM07210 1 ROLLER ローラ AL
96
PTS-NXT2-04JE Vol.3
