TRAY UNIT-L REMOVER(Automatic removal of used trays is supported) 2/2 トレイユニット-L リムーバ(段積み時 空トレイ自動排出対応) 2/2 AA4KM14 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 A…

100%1 / 967
112
PTS-NXT2-04JE Vol.3

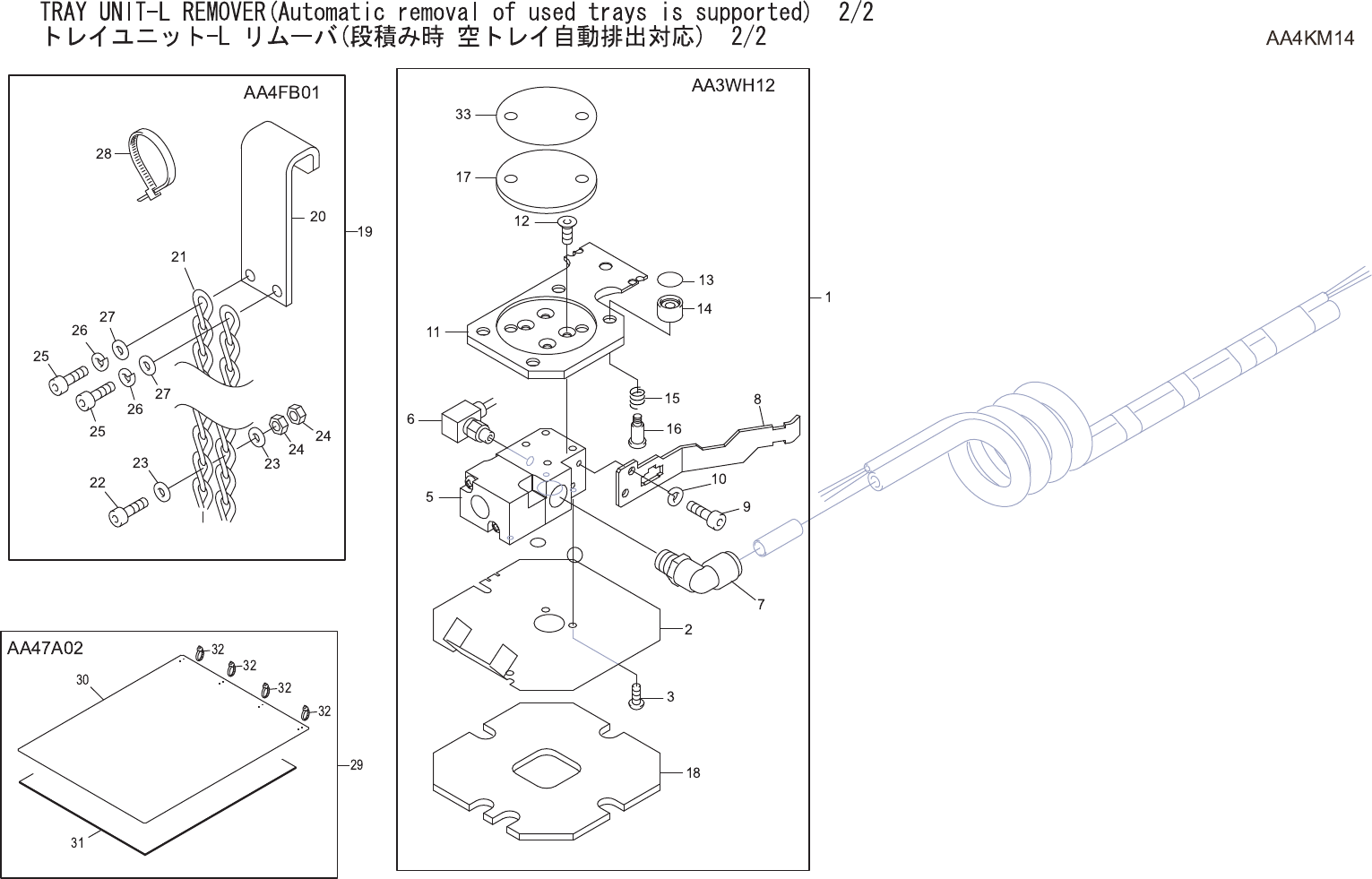

TRAY UNIT-L REMOVER(Automatic removal of used trays is supported) 2/2
トレイユニット-L リムーバ(段積み時 空トレイ自動排出対応) 2/2 AA4KM14
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA3WH12 1 REMOVER リムーバ OT
2 PB69693 1 PLATE プレート FE
3 K5255T 3 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X006 FE
5 XH01280 1 GENERATOR, VACUUM 発生器　真空 OT
6 S4033G 1 SENSOR, PRESSURE センサ　圧力 PSE543-M5 OT
7 Y3079S 1 UNION, ELBOW ユニオン　エルボ KQ2L08-01S OT
8 PB00BY0 1 BKT ＢＫＴ FE
9 H52683 2 BOLT, HEX SOCKET ボルト　六角穴 M02.5X005 FE
10 W1020H 2 WASHER, LOCK ワッシャ　スプリング 2.5M/M FE
11 PM08BL2 1 FLANGE フランジ FE
12 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006 FE
13 PG01700 4 SHEET, RUBBER シート　ゴム PL Consumable Parts
14 M10043 4 MAGNET マグネット HXMN10 OT
15 S3253C 4 SPRING スプリング WY6-10 OT
16 PM05HW0 4 BOLT ボルト FE
17 PG04210 1 SHEET, RUBBER シート　ゴム PL Consumable Parts
18 PJ10871 1 PAD パット PL Consumable Parts
19 AA4FB01 1 HOOK フック OT
20 PB69642 1 HOOK フック FE
21 T20430 1 CHAIN チェーン TM-104SUS-11 L=636 OT
22 H5294A 1 BOLT, HEX SOCKET ボルト　六角穴 M04X030 FE
23 W1041A 2 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
24 N1080A 2 NUT, HEX ナット　六角 M 4 P=0.7 FE
25 H5290A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X015 FE
26 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
27 W1043A 2 WASHER, FLAT ワッシャ　平 4W- 4 FE
28 . 1 BAND, TIE バンド　結束 AB-300 OT
29 AA47A02 1 PLATE プレート OT
30 PB69711 1 PLATE プレート FE
31 PZ27440 1 SHEET, RUBBER シート　ゴム OT Consumable Parts
32 . 4 BAND, TIE バンド　結束 AB-100 OT
33 PB88640 1 PLATE
プ
レート AL
113
PTS-NXT2-04JE Vol.3
/2&.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
60
61
62
63
64
65
31
32
33
63
64
65
30
34
63
64
65
63
64
65
16
10
66
67
68
69
70
71
72
73
15.1
17.1
17.1
77
78
79
80
57
58
59
75
74
74
75
59.1
ࢺࣞ࢖ࣘࢽࢵࢺ0
75$<81,70
UT00242
