TRAY UNIT-M 4/9
トレイユニット-M 4/9 UT00242
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 W1022A 3 WASHER, LOCK ワッシャ　スプリング 4M/M FE
47 W1011A 3 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
48 W1043A 3 WASHER, FLAT ワッシャ　平 4W- 4 FE
49 H4468C 2 BELT ベルト SE-G30-SBU 8WX1442.5LX0.8T OT
50 H5500H 4 BOLT ボルト ANBN5-40 OT
51 S4027L 2 SENSOR センサ E32-T15ZR OT SET
52 K5169M 8 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
55 N4031A 4 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X010 ｸﾎﾞﾐｻｷ FE
56 N10813 4 NUT, HEX ナット　六角 M04 3ｼｭ(3ｶ ｸﾛ) FE
61 PB89372 1 PLATE プレート FE
62 H5275A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X008 FE
63 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
64 W1042A 4 WASHER, FLAT ワッシャ　平 4W- 3 FE
65 PM0EGY0 1 BLOCK ブロック AL
66 H5294A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X030 FE
67 W1011A 2 WASHER, CONICAL ワッシャ　皿 M- 4-L FE
68 XS01892 1 SOL ＳＯＬ OT
69.1 K5255H 3 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M03X005 FE
69.2 W1021A 3 WASHER, LOCK ワッシャ　スプリング 3M/M FE
71 H2048A 1 PIN, SPRING ピン　スプリング 3ﾟX10 OT
72 AA5YF02 1 ROD ロッド OT
73 PM54091 1 HOLDER, SPRING 受け　スプリング AL
74 PZ14791 1 SPRING スプリング FE
75 PB05WH1 2 STOPPER ストッパ FE
76 H4288S 2 BEARING, SLIDE ベアリング　スライド LM08S OT
77 PM04WG2 1 LEVER レバー AL
78 H5277A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
79 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
80 W1040R 1 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
80.1 PM04DN2 1 PUSHER プッシャ AL
81 PM0EGX0 1 ROD ロッド FE
82 H4288A 1 BEARING, SLIDE ベアリング　スライド LM06 OT
83 N10795 1 NUT, HEX ナット　六角 M03(3ｶ ｸﾛ) FE
84 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
85 W1040R 1 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3)(3ｶ ｸﾛ) FE
87 PB89351 1 BKT ＢＫＴ FE
88 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
89 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
128
PTS-NXT2-04JE Vol.3
TRAY UNIT-M 4/9
トレイユニット-M 4/9 UT00242
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
90 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
91 S40266 1 SENSOR センサ E2S-W15 OT
92 K5173F 1 SCREW, C/R PAN 小ネジ　十穴鍋 M03X004 ｽﾃﾝﾚｽ FE
93 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
94 PB74541 2 SPACER スペーサ FE
95 PB87551 1 SPACER スペーサ FE
96 PB05WG0 1 PLATE プレート FE
97 H5274A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
98 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
99 PM04SF1 2 PLATE プレート FE
100 H5274A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
101 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
102 PM0F5N0 2 SHAFT シャフト FE
103 PM0F5L0 2 SHAFT シャフト FE
104 PM0F5H0 4 PULLEY プーリ FE
105 H4141E 8 BEARING ベアリング MF63ZZ OT
106 H4420C 4 BEARING, NEEDLE ベアリング　ニードル KT367N OT
107 PM0F5K0 4 COLLAR カラー FE
108 PM0F5G0 4 BKT ＢＫＴ FE
109 H5263A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X018 FE
110 W1021A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
3M/M FE
129
PTS-NXT2-04JE Vol.3
AA
AA
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
73
72
71
69
70
75
76
77
78
44
45
46
49
19
20
21
22
23
24
25
26
27
74

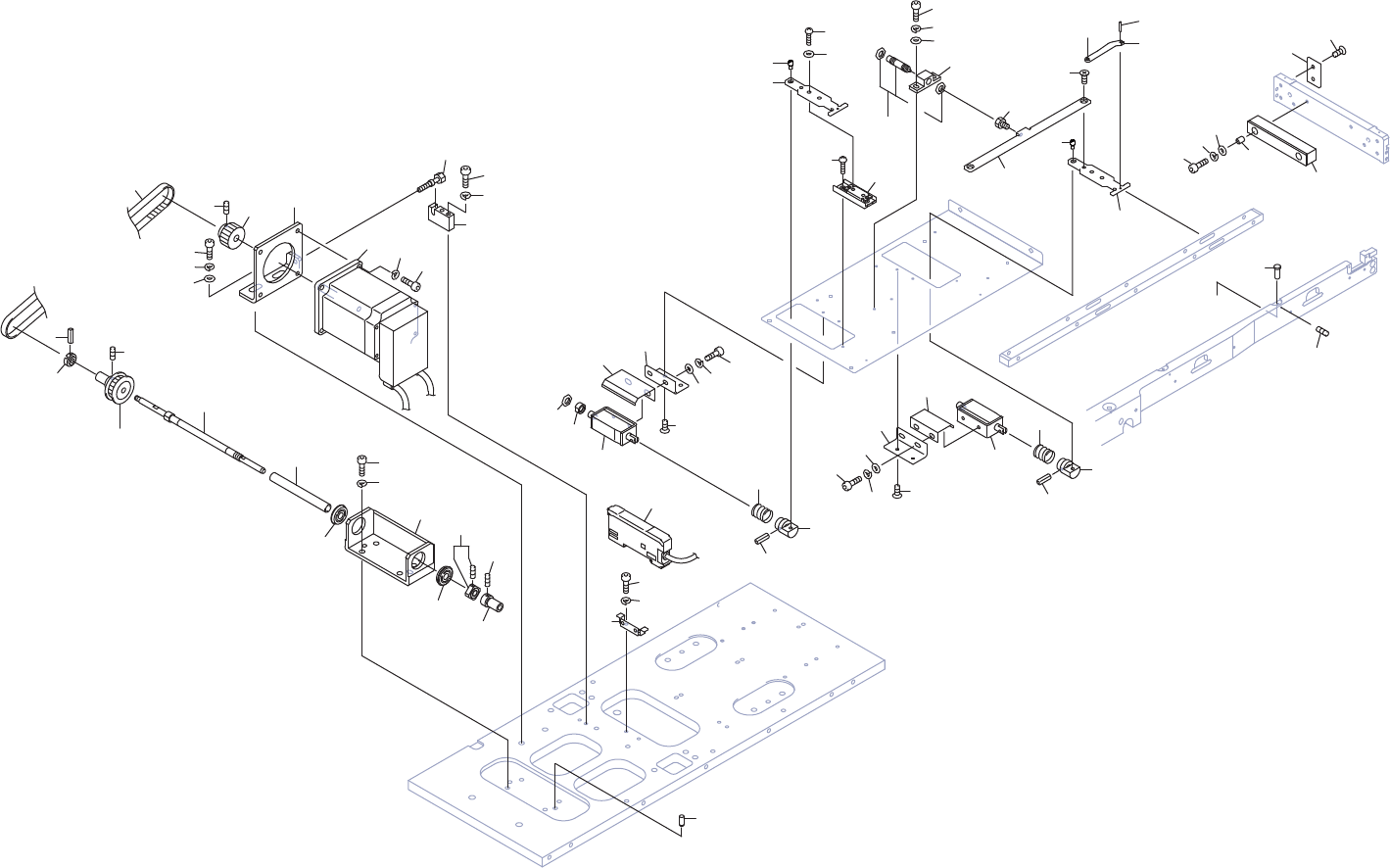

ࢺࣞ࢖ࣘࢽࢵࢺ0
75$<81,70
UT00242
130
PTS-NXT2-04JE Vol.3
