TRAY UNIT-LT SHIFTER 1/3 トレイユニット-LT シフタ 1/3 AA87K00 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 148 S40671 1 SENSOR セ ンサ AV6352643-A OT 149 K5175Y 2 SCREW, C/R P…

100%1 / 967

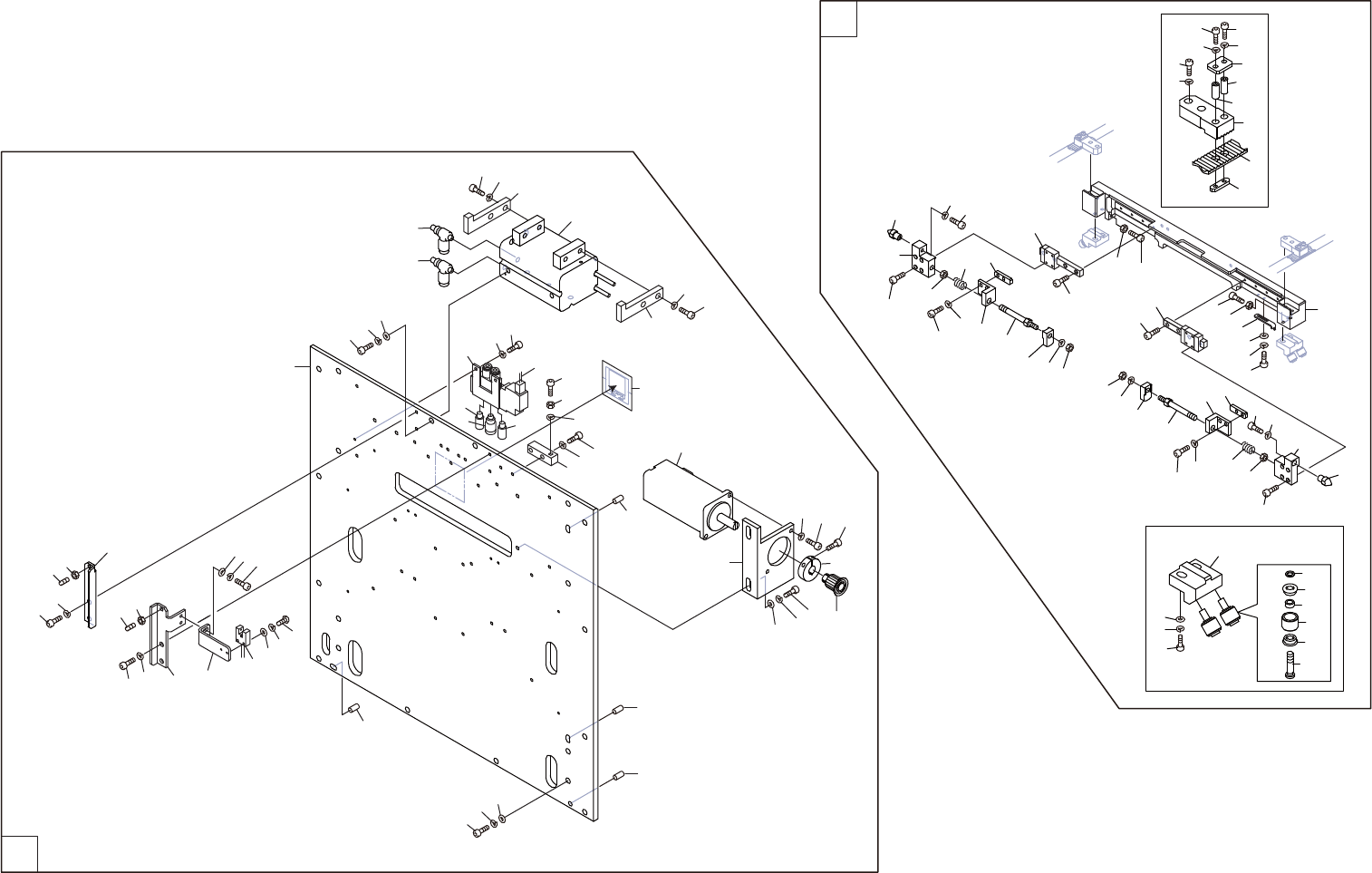

TRAY UNIT-LT SHIFTER 1/3
トレイユニット-LT シフタ 1/3 AA87K00
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
111 H5293A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X025 FE
112 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
113 H5289A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012 FE
114 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
115 W1041A 2 WASHER, FLAT ワッシャ　平 4M/MX0.8X9(1W-4) FE
116 H5505A 2 BOLT, HEX SOCKET ボルト　六角穴 ACB4-35 FE
117 N1080A 2 NUT, HEX ナット　六角 M 4 P=0.7 FE
118 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
119 H5171A 4 BOLT, HEX ボルト　六角 M04X015 FE
120 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE
121 W1043A 4 WASHER, FLAT ワッシャ　平 4W- 4 FE
122 PM34845 2 SLIDER スライダ FE
123 N1082A 2 NUT, HEX ナット　六角 M 5 P=0.8 FE
124 PM08392 2 BOLT ボルト FE
125 H4449A 2 BEARING, MINIATURE ベアリング　ミニチュア LF-1360ZZ OT
126 PM14263 2 COLLAR カラー FE
127 PM58661 2 PULLEY プーリ FE
128 PM28012 2 SHAFT シャフト FE
129 PM28051 8 BOLT ボルト FE
130 H44321 16 BEARING, MINIATURE ベアリング　ミニチュア DDL-1040 OT
131 PM85840 8 ROLLER ローラ FE
132 PM28061 8 COLLAR カラー FE
133 W1091T 8 WASHER ワッシャ WSSB6-4-1 OT
134 N1083A 1 NUT, HEX ナット　六角 M 5 P=0.8 3ｼｭ FE
135 W1023A 1 WASHER, LOCK ワッシャ　スプリング 5M/M FE
136 W1044A 1 WASHER, FLAT ワッシャ　平 4W- 5 FE
137 PM13213 1 SHAFT シャフト FE
138 H4449A 2 BEARING, MINIATURE ベアリング　ミニチュア LF-1360ZZ OT
139 XP00652 1 PULLEY プーリ OT
140 PM14263 1 COLLAR カラー FE
141 PM08392 1 BOLT ボルト FE
142 PB00RM0 1 BKT ＢＫＴ FE
143 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
144 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
145 PB00RN2 1 BKT, SENSOR ＢＫＴ　センサ FE
146 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
147 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
147.1 W1042A 2 WASHER, FLAT ワッシャ　平 4W- 3 FE
154
PTS-NXT2-04JE Vol.3
TRAY UNIT-LT SHIFTER 1/3
トレイユニット-LT シフタ 1/3 AA87K00
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
148 S40671 1 SENSOR センサ AV6352643-A OT
149 K5175Y 2 SCREW, C/R PAN 小ネジ　十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
150 W1020A 2 WASHER, LOCK ワッシャ　スプリング 2M/M FE
151 W1039A 2 WASHER, FLAT ワッシャ　平 2M/M FE
152 PJ16101 1 BOX, REJECT ＢＯＸ　ＮＧ OT
161 PB01DH1 1 BKT, COVER ＢＫＴ　カバー FE
162 N1080A 6 NUT, HEX ナット　六角 M 4 P=0.7 FE
163 W1022A 6 WASHER, LOCK ワッシャ　スプリング 4M/M FE
164 AA32B03 2 ROLLER ローラ OT
165 AA36A02 2 ROLLER ローラ OT
166 AA2SA02 2 ROLLER ローラ OT
167 AA32C01 8 ROLLER ローラ OT
170 PB065T0 1 BKT ＢＫＴ FE ID OPTION
171 H5287A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE ID OPTION
172 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE ID OPTION
173 PB065X0 2 NUT ナット FE ID OPTION
175 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE ID OPTION
176 W1022A 4 WASHER, LOCK ワッシャ　スプリング 4M/M FE ID OPTION
177 W1108S 4 WASHER, FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE ID OPTION
155
PTS-NXT2-04JE Vol.3
SS
RR
1
2
3
4
5
5
7
8
9
10
101
11
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
49
49
48
48
50
50
51
52
53
53
54
55
56
57
58
59
60
61 62
63
64
65
65
67
68
68
69
69
70
72
71
73
78
79
80
81
82
83
84
88
89
89
90
90
91
91
92
93
94
95
96
97
97
98
99
100
88
84
85
86
87
66
64
62
54
51
26
12
5
5
6
78
76
77
75
75
76
77
75$<81,7/76+,)7(5
ࢺࣞ࢖ࣘࢽࢵࢺ/7ࢩࣇࢱ
AA87K00
156
PTS-NXT2-04JE Vol.3
