NXTII partlist - 第835页

TRAY UNIT-LT SHIFTER 2/3 トレイユニット-LT シフタ 2/3 AA87K00 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 78 N1083A 2 NUT, HEX ナット 六角 M 5 P=0.8 3ｼｭ FE 79 S30213 1 SPRING ス…

100%1 / 967

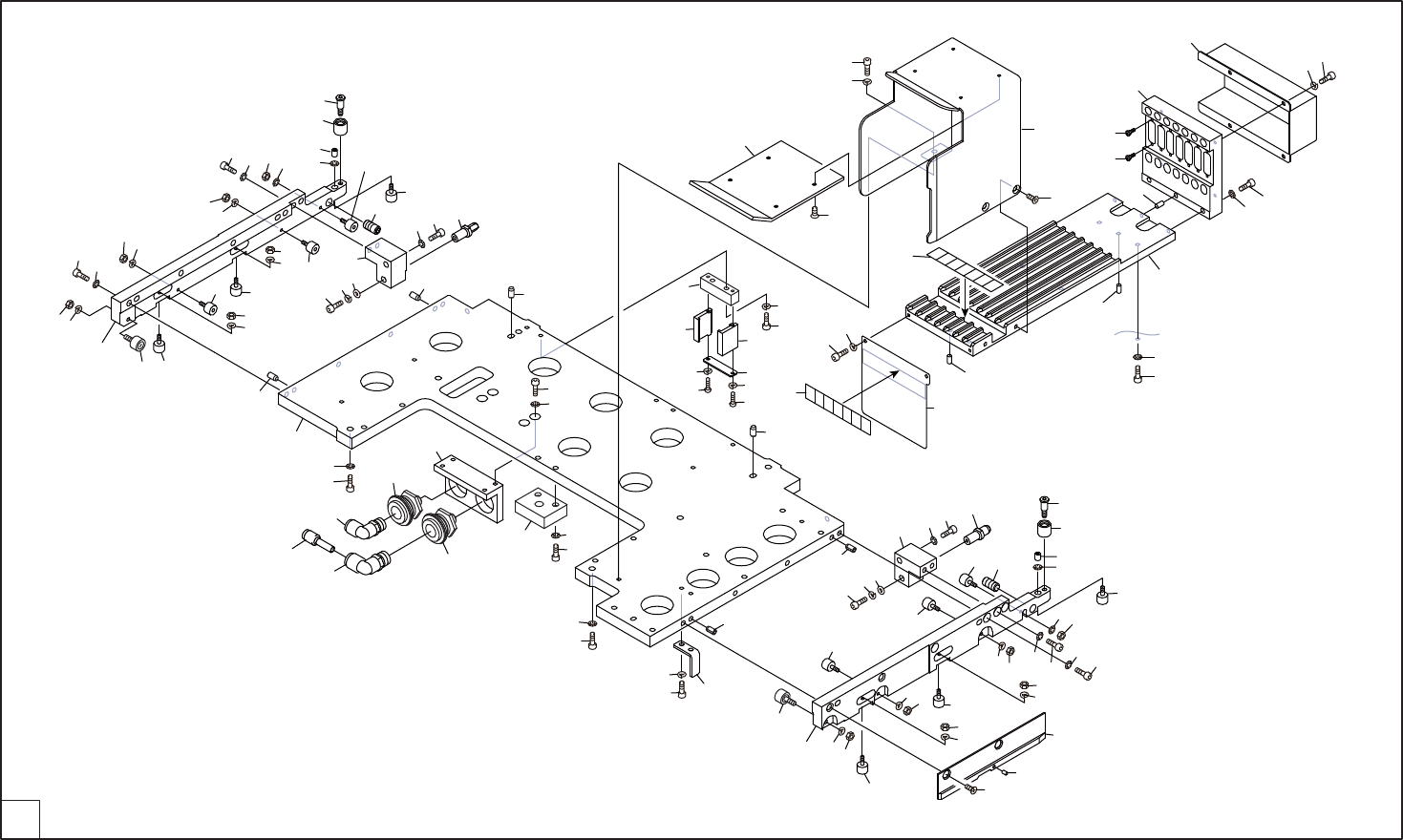

TRAY UNIT-LT SHIFTER 2/3
トレイユニット-LT シフタ 2/3 AA87K00
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1040A 2 WASHER, FLAT ワッシャ　平 3M/MX0.5X7(1W-3) FE
40 S4077X 1 SENSOR, PHOTO センサ　フォト PM-U24P OT
41 K5175Y 2 SCREW, C/R PAN 小ネジ　十穴鍋 M02X010 ｽﾃﾝﾚｽ FE
42 W1020A 2 WASHER, LOCK ワッシャ　スプリング 2M/M FE
43 W1039A 2 WASHER, FLAT ワッシャ　平 2M/M FE
44 XS01871 1 CYLINDER シリンダ OT
45 H5300A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X015 FE
46 W1023A 2 WASHER, LOCK ワッシャ　スプリング 5M/M FE
47 W1050A 2 WASHER, FLAT ワッシャ　平 5M/MX1.0X10(1W-5) FE
48 K5337G 2 CONTROLLER, SPEED コントローラ　スピード AS1201F-M5-04 (ｼﾛ) OT
49 PB16141 1 PLATE プレート FE
50 H5300A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X015 FE
51 W1023A 4 WASHER, LOCK ワッシャ　スプリング 5M/M FE
52 PM037B2 1 ARM アーム FE
53 H5277A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
54 N1076A 2 NUT, HEX ナット　六角 M 3 P=0.5 FE
55 PB97393 1 DOG ドッグ FE
56 H5265A 2 BOLT, HEX SOCKET ボルト　六角穴 M02X005 FE
57 W1020A 2 WASHER, LOCK ワッシャ　スプリング 2M/M FE
58 W1039A 2 WASHER, FLAT ワッシャ　平 2M/M FE
59 PM26051 2 BKT ＢＫＴ FE
60 H5277A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
61 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
62 PM28892 4 COLLAR カラー FE
63 PB34642 2 PLATE プレート FE
64 H5268H 4 BOLT, HEX SOCKET ボルト　六角穴 M02X012 FE
65 W1020A 4 WASHER, LOCK ワッシャ　スプリング 2M/M FE
66 XB01962 2 BELT, TIMING ベルト　タイミング OT
67 PM74141 2 PLATE プレート FE
68 K11470 2 GUIDE, RAIL ガイド　レール SRS7MUU+55L OT
69 H5265A 8 BOLT, HEX SOCKET ボルト　六角穴 M02X005 FE
70 PM037A4 1 BLOCK ブロック FE
71 H5267A 4 BOLT, HEX SOCKET ボルト　六角穴 M02X008 FE
72 PM036Z4 1 BLOCK ブロック FE
73 H5267A 4 BOLT, HEX SOCKET ボルト　六角穴 M02X008 FE
75 PM26115 2 CENTER センタ FE
76 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
77 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
158
PTS-NXT2-04JE Vol.3
TRAY UNIT-LT SHIFTER 2/3
トレイユニット-LT シフタ 2/3 AA87K00
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
78 N1083A 2 NUT, HEX ナット　六角 M 5 P=0.8 3ｼｭ FE
79 S30213 1 SPRING スプリング WT8-30 OT
80 S30215 1 SPRING スプリング WM8-30 OT
81 PM03KL1 1 BLOCK ブロック FE
82 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
83 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
84 PB003N0 2 SPACER スペーサ FE
85 PM03KM1 1 BLOCK ブロック FE
86 H5276A 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010 FE
87 W1021A 2 WASHER, LOCK ワッシャ　スプリング 3M/M FE
88 PM038X1 2 SHAFT シャフト FE
89 PM26132 2 JAW 爪 FE
90 N1081T 2 NUT, HEX ナット　六角 M 4 3ｼｭ FE
91 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
92 PM76850 2 BKT ＢＫＴ FE
93 H5277A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X012 FE
94 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE
95 W1042A 4 WASHER, FLAT ワッシャ　平 4W- 3 FE
96 PM10612 4 COLLAR カラー FE
97 H4569A 8 BEARING, MINIATURE ベアリング　ミニチュア DDLF-630ZZ OT
98 PM10603 4 COLLAR カラー FE
99 PJ02611 4 ROLLER ローラ PL
100 PM76860 4 SHAFT シャフト FE
101 PZ12261 1 SEAL シール PL
159
PTS-NXT2-04JE Vol.3
TT



1
2
3
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
23
24
25
26
27
28
28
28
29
29
30
30
31
31
32
32
32
32
35
35
33
33
34
33
33
33
34
34
34
34
33
34
33
34
33
34
32
32
32
32
28
36
37
36
37
38
38
39
40
39
40
43
43
44
45
44
45
46
51
52
53
54
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
78
79
80
69
66
47
48
49
50
50.1
50.2
82
83
21
14
81
85
86
84
41
42
87
88
89
41
42
