Ref.2/ Ref.6/ Ref.5/ Ref.7/ Ref.4/ Ref.3/ 72:(529(59,(: ࢱ࣮࣡㓄⨨ᅗ 75$<81,7/772:(5 ࢺࣞ࢖ࣘࢽࢵࢺ/7ࢱ࣮࣡ QK07D04 164 PTS-NXT2-04JE Vol.3

TRAY UNIT-LT SHIFTER 3/3

トレイユニット-LT シフタ 3/3 AA87K00

No. Drg.No. & Code No. QTY Description Rating Materials Remarks

番号図番 & ｺｰﾄﾞ番号個数品名規格材質備考

79 H5274A 4 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE

80 W1021A 4 WASHER, LOCK ワッシャ　スプリング 3M/M FE

81 PM0CGB1 1 PLATE プレート FE

82 K5362H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M05X020 FE

83 H2094Z 1 PIN, PARALLEL ピン　平行ﾟ3X5 Aｼｭ FE

84 PM0B8M0 1 BKT, LOCATING ＢＫＴ　位置決め FE

85 H5300A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X015 FE

86 W1012A 2 WASHER, CONICAL ワッシャ　皿 M- 5-L FE

87 PM0B8R0 1 BKT, LOCATING ＢＫＴ　位置決め FE

88 H5300A 2 BOLT, HEX SOCKET ボルト　六角穴 M05X015 FE

89 W1012A 2 WASHER, CONICAL ワッシャ皿 M- 5-L FE

163

PTS-NXT2-04JE Vol.3

Ref.2/

Ref.6/

Ref.5/

Ref.7/

Ref.4/

Ref.3/

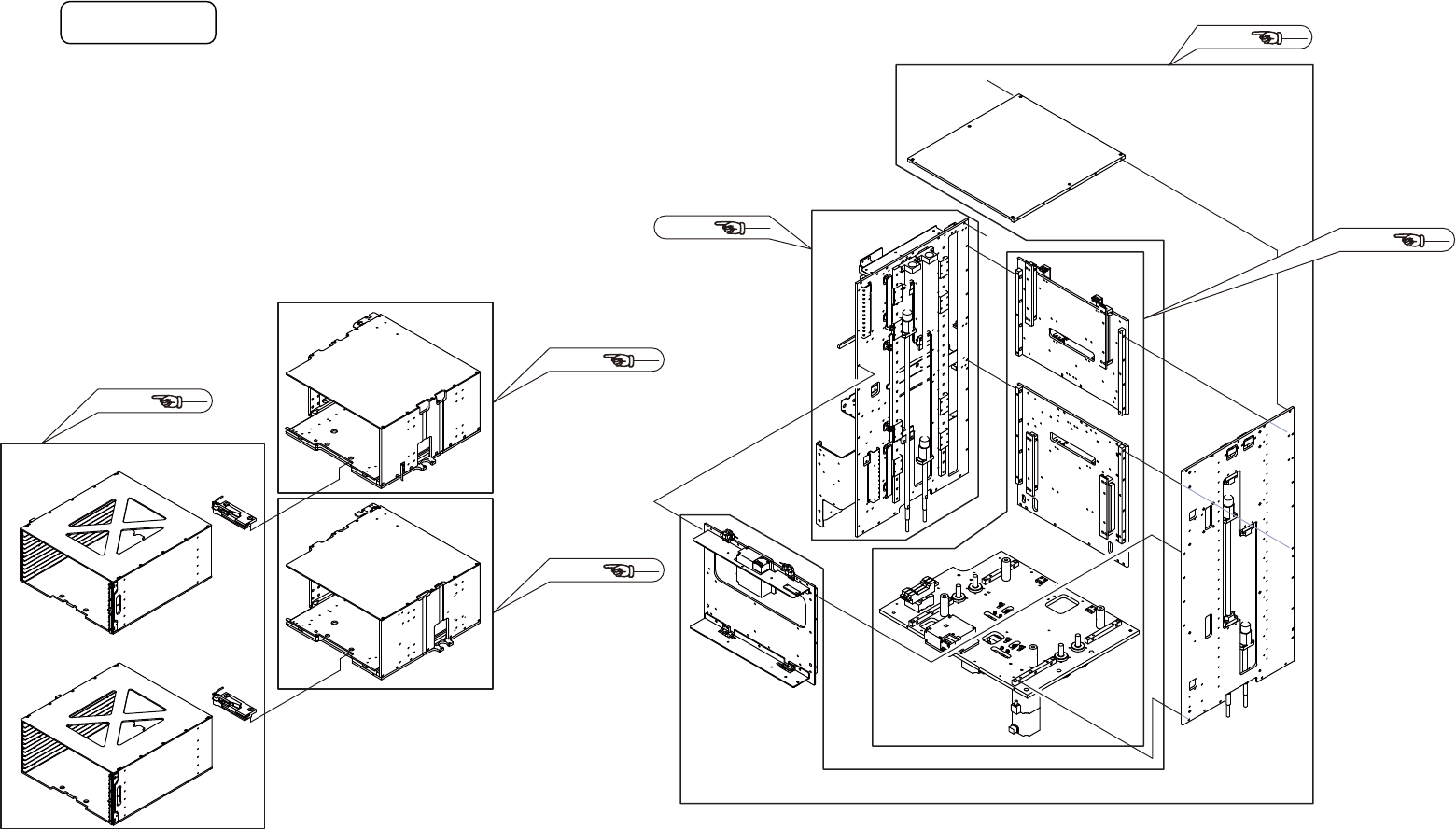

72:(529(59,(:

ࢱ࣮࣡㓄⨨ᅗ

75$<81,7/772:(5

ࢺࣞ࢖ࣘࢽࢵࢺ/7ࢱ࣮࣡

QK07D04

164

PTS-NXT2-04JE Vol.3

ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ

This page intentionally blank.
