B B C C D D Ref.2/ A,B,C,D A,B,C,D A A 1 2 5 8 9 10 9 10 11 11 12 24 7 25 17 18 19 14 14 15 15 16 7 7 5 8 8 5 2 20 92 95 96 93 94 26 29 30 28 40 41 42 31 32 39 39 46 47 44 45 44 45 27 60 61 60 67 69 70 71 72 73 69 70 68 …
ࡇࡢ࣮࣌ࢪࡣࣈࣛࣥࢡ࣮࣌ࢪ࡛ࡍࠋ
This page intentionally blank.
197
PTS-NXT2-04JE Vol.3
BB
CC
DD
Ref.2/
A,B,C,DA,B,C,D
AA
1
2
5
8
9
10
9
10
11
11
12
24
7
25
17
18
19
14
14
15
15
16
7
7
5
8
8
5
2
20
92
95
96
93
94
26
29
30
28
40
41
42
31
32
39
39
46
47
44
45
44
45
27
60
61
60
67
69
70
71
72
73
69
70
68
61
60
61
74
85
87
86
75
60
61
29
30
28
88
89
90
91
31
32
46
27
40
41
41
42
42
41
42
33
34
33
35
36
37
34
6
6
97
35
36
37
83
84
82
74
75
3
4
78
79
80
81
98
99
100
101
102
75$<81,7/7%2'<
ࢺࣞࣘࢽࢵࢺ/7ᮏయ
QK07F04
198
PTS-NXT2-04JE Vol.3

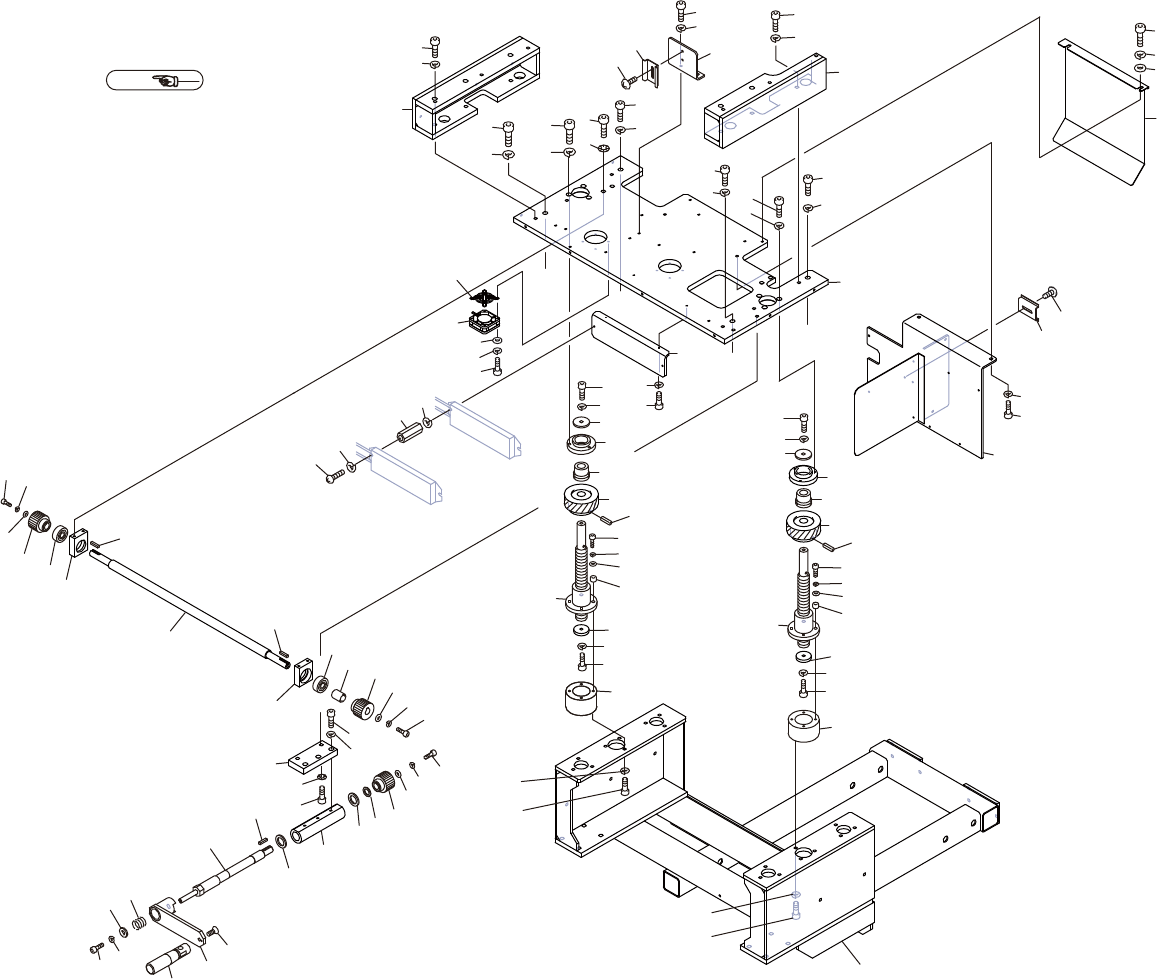

TRAY UNIT-LT BODY 1/3
トレイユニット-LT 本体 1/3 QK07F04
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0ASR0 1 SHAFT シャフト FE
2 PM25582 2 HOLDER, BEARING ホルダ ベアリング FE
3 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
4 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
5 PM25590 3 GEAR, SPIRAL BEVEL ギヤ スパイラルベベル OT
6 H4177A 2 BEARING ベアリング 6001ZZ OT
7 K20465 3 KEY, PARALLEL キー 平行 KEG4-20 OT
8 W1088R 3 WASHER ワッシャ WSSB15-4-2 FE
9 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
10 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
11 H4899A 2 BEARING, DRY ベアリング ドライ JZF15-20 OT
12 S3261N 1 SPRING スプリング WR20-35 OT
14 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
15 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
16 W10889 1 WASHER ワッシャ WSSB20-4-2 FE
17 H10176 1 HANDLE ハンドル SFR22 OT
18 . 1 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M08X012 FE
19 PM0B2W1 1 HANDLE ハンドル FE
20 PM0AST1 1 HOLDER ホルダ FE
24 PM0ASW0 1 SHAFT シャフト FE
25 W1101K 1 WASHER ワッシャ CIMR12-20-1 OT
26 PM0ASZ3 1 PLATE プレート AL
27 H4121T 2 BEARING ベアリング NAX1523 OT
28 PM25680 2 HOLDER, BEARING ホルダ ベアリング FE
29 H5299A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
30 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
31 PM25692 2 GEAR, SPIRAL BEVEL ギヤ スパイラルベベル OT
32 H2065A 2 PIN, SPRING ピン スプリング 5ﾟX40 OT
33 XN00271 2 SCREW, TRAPEZOID ネジ 台形 OT
34 W10975 8 WASHER ワッシャ TWSSB 6-4-7.5 OT
35 H5290A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
36 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
37 W1041A 8 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
39 PM039N1 2 SPACER スペーサ FE
40 PM04RH1 2 COLLAR カラー FE
41 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
42 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M FE
44 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
199
PTS-NXT2-04JE Vol.3
