TRAY UNIT-LT BODY 1/3
トレイユニット-LT 本体 1/3 QK07F04
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
102 W1040A 8 WASHER, FLAT ワッシャ 平 3M/MX0.5X7(1W-3) FE
201
PTS-NXT2-04JE Vol.3
Ref.1/
A,B,C,A,B,C,DD
EE
EE
KK
KK
JJ
JJ
FF
FF
GG
GG
HH
HH
CC
DD
BB
AA
53
1
2
2
3
3
3
3
4
5
6
5
6
7
8
8
9
10
9
10
11
11
12
13
12
13
14
14
15
16
17
18
17
18
17
18
56
57
58
59
60
61
62
62
55
65
66
63
63
64
64
49
50
49
50
52
51
4
1
1
2
2
51
3
3
3
3
7
51
4
4
75$<81,7/7%2'<
ࢺࣞࣘࢽࢵࢺ/7ᮏయ
QK07F04
202
PTS-NXT2-04JE Vol.3

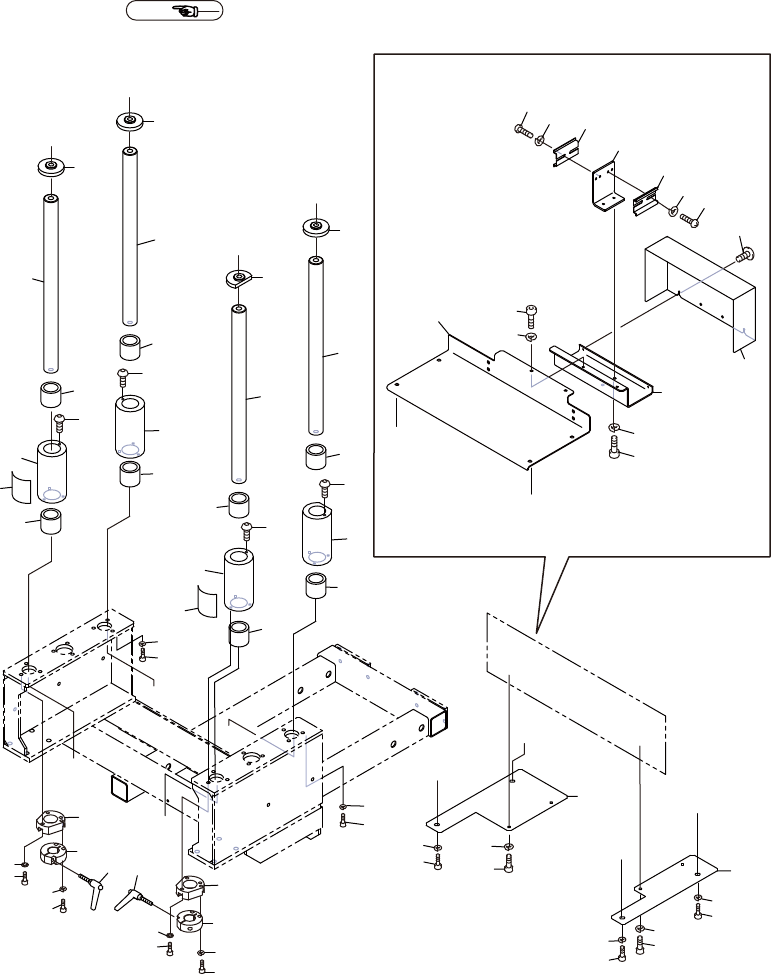

TRAY UNIT-LT BODY 2/3
トレイユニット-LT 本体 2/3 QK07F04
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM039T1 3 HOLDER ホルダ FE
2 S2306C 4 SHAFT シャフト SFJW20-247-M8-N8-SC16-DKC OT
3 H30636 8 BUSHING ブシュ SPB-203030 OT
4 K5260A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X008 FE
5 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
6 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 PZ11961 2 SEAL シール PL
8 PM039S1 2 SPACER スペーサ FE
9 H5304A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X025 FE
10 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
11 PM039R2 2 RING, LOCKING リング 締結 FE
12 H5326A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X025 ｾﾞﾝﾈｼﾞ FE
13 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
14 R4050A 2 LEVER, CLAMP レバー クランプ CLDM6-25-S OT
15 PB021R1 2 PLATE プレート FE
16 PB021M0 1 PLATE プレート FE
17 H5340A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X015 FE
18 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
49 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
50 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
51 PM0BAC2 3 FLANGE フランジ FE
52 PM0BAW1 1 FLANGE フランジ FE
53 PM0ASX1 1 HOLDER ホルダ FE
55 PB99150 1 BKT ＢＫＴ FE
56 PB95892 1 BKT, WIRING ＢＫＴ 配線 FE
57 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
58 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
59 PB95870 1 BKT ＢＫＴ FE
60 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
61 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
62 PZ20191 2 RAIL レール OT
63 K5233A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M04X006 ﾆｯｹﾙﾒｯｷ FE
64 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
65 PB88824 1 COVER, WIRING カバー 配線 FE
66 K5365R 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X004(3ｶ ｼﾛ) FE
203
