TRAY UNIT-LT REJECT PARTS CONVEYOR
トレイユニット-LT 部品排出コンベア QK07K02
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 PM02AA1 2 COLLAR カラー FE
77 H4144D 2 BEARING ベアリング MR126ZZ FE
78 . 2 CIR-CLIP, E-TYPE サークリップ　Ｅ形 NETWS4 OT
79 PM038Z1 1 SHAFT シャフト FE
80 PM039A0 1 ROLLER ローラ AL
81 PM029Z1 1 GEAR ギヤ FE
82 H2038T 2 PIN, SPRING ピン　スプリング 1.5X4W(ｽﾃﾝﾚｽ) OT
83 H5288A 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010 FE
84 W1022A 2 WASHER, LOCK ワッシャ　スプリング 4M/M FE
85 H5287A 4 BOLT, HEX SOCKET ボルト　六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
86 W1022A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M/M FE
209
PTS-NXT2-04JE Vol.3
76$
123$576
76$
㯤Ⰽ⥺ୖ࡟఩⨨Ỵࡵࢭࣥࢧ࣮ࡢග㍈ࡀ㏻ࡾࡲࡍࡢ࡛ࠊࣃ࣮ࢶࢺࣞ࢖௨እࡣ⨨࠿࡞࠸࡛ୗࡉ࠸ࠋ
'RQRWSODFHDQREMHFWRQWKH\HOORZOLQHVRWKHUWKDQDSDUWWUD\QRWWRFXWWKHWUD\VHQVRUEHDP
'RQRWSODFHDQREMHFWRQWKH\HOORZOLQHVRWKHUWKDQDSDUWWUD\QRWWRFXWWKHWUD\VHQVRUEHDP
㯤Ⰽ⥺ୖ࡟఩⨨Ỵࡵࢭࣥࢧ࣮ࡢග㍈ࡀ㏻ࡾࡲࡍࡢ࡛ࠊࣃ࣮ࢶࢺࣞ࢖௨እࡣ⨨࠿࡞࠸࡛ୗࡉ࠸ࠋ
,'237,21
1
2
3
4
4.1
6
7
8
8
9
10
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
4.2
30
31
32
AA59L12
75$<81,7/775$<3$//(7
ࢺࣞ࢖ࣘࢽࢵࢺ/7ࢺࣞ࢖ࣃࣞࢵࢺ
210
PTS-NXT2-04JE Vol.3

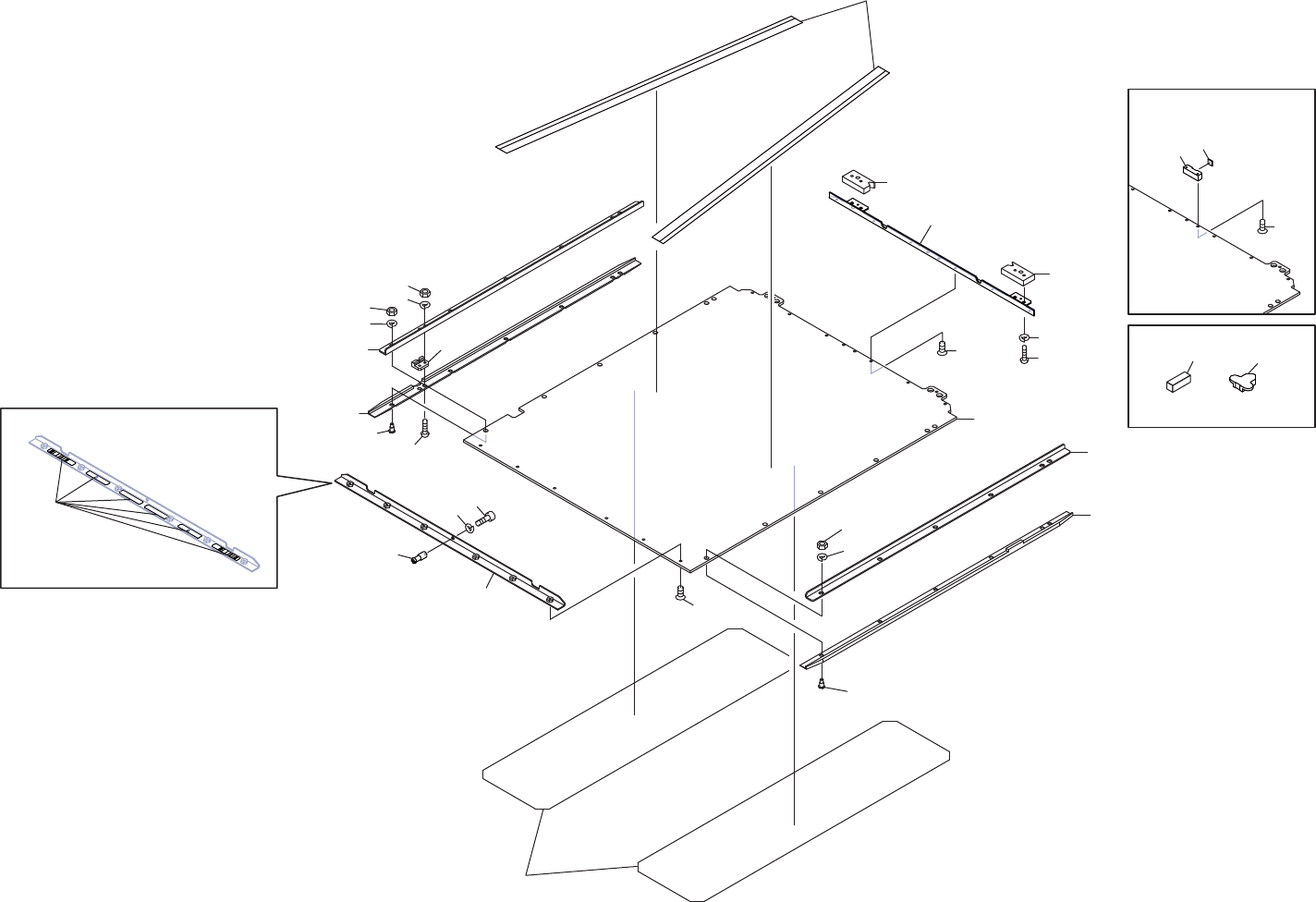

TRAY UNIT-LT TRAY PALLET
トレイユニット-LT トレイパレット AA59L12
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XP01773 1 PALLET パレット OT
2 PB01RS1 1 BKT ＢＫＴ FE
3 K5169T 6 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02X006(ｽﾃﾝﾚｽ) FE
4 PM0BYT2 1 KNOB ツマミ FE
4.1 H5274A 1 BOLT, HEX SOCKET ボルト　六角穴 M03X006 FE
4.2 W1021A 1 WASHER, LOCK ワッシャ　スプリング 3M/M FE
6 PX08720 1 SEAL, BAR CODE シール　バーコード OT SET, unit serial number
7 PJ20742 1 RAIL レール PL
8 PM0B5G0 12 BOLT ボルト CO
9 W1106C 12 WASHER, LOCK ワッシャ　スプリング 3M/M(3ｶ ｼﾛ) FE
10 N10812 12 NUT, HEX ナット　六角 M03 3ｼｭ(3ｶ ｸﾛ) FE
11 PB023R0 1 BKT ＢＫＴ FE
12 PM03LB1 1 V BLOCK, V ヤゲン　Ｖ FE
13 K5173Z 2 SCREW, C/R PAN 小ネジ　十穴鍋 M02X007(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
14 W1106B 2 WASHER, LOCK ワッシャ　スプリング 2M/M(3ｶ ｼﾛ) FE
15 N1074A 2 NUT, HEX ナット　六角 M 2(SUS) FE
16 PJ20732 1 RAIL レール PL
17 PB023S0 1 BKT ＢＫＴ FE
18 PB03AR1 1 BKT, LOCATING ＢＫＴ　位置決め FE
19 K5169M 8 SCREW, C/R COUNTERSUNK 小ネジ　十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
20 PM0BZK0 2 V BLOCK, V ヤゲン　Ｖ FE
21 K51757 4 SCREW, C/R PAN 小ネジ　十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
22 W1106A 4 WASHER, LOCK ワッシャ　スプリング 2.5M/M(3ｶ ｼﾛ) FE
23 PX08280 1 NAMEPLATE 銘板 PL SET
24 PZ08622 1 SHEET シート OT SET, Consumable Parts
25 ABHTB1030 2 GUIDE, SIDE ガイド　サイド OT
26 ABHTA2081 6 GUIDE, SIDE ガイド　サイド OT
30 PJ18910 1 BKT, SENSOR ＢＫＴ　センサ PL ID OPTION
31 T1013G 1 TAG, RFID タグ　ＲＦＩＤ OT ID OPTION
32 K5169T 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ｽﾃﾝﾚｽ) FE ID OPTION
211
