BREAKER OFF UNIT ブレーカOFFユニット AA88A00 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PM0B1B3 1 PLATE, BASE プレート ベース FE 2 K5261T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボ…

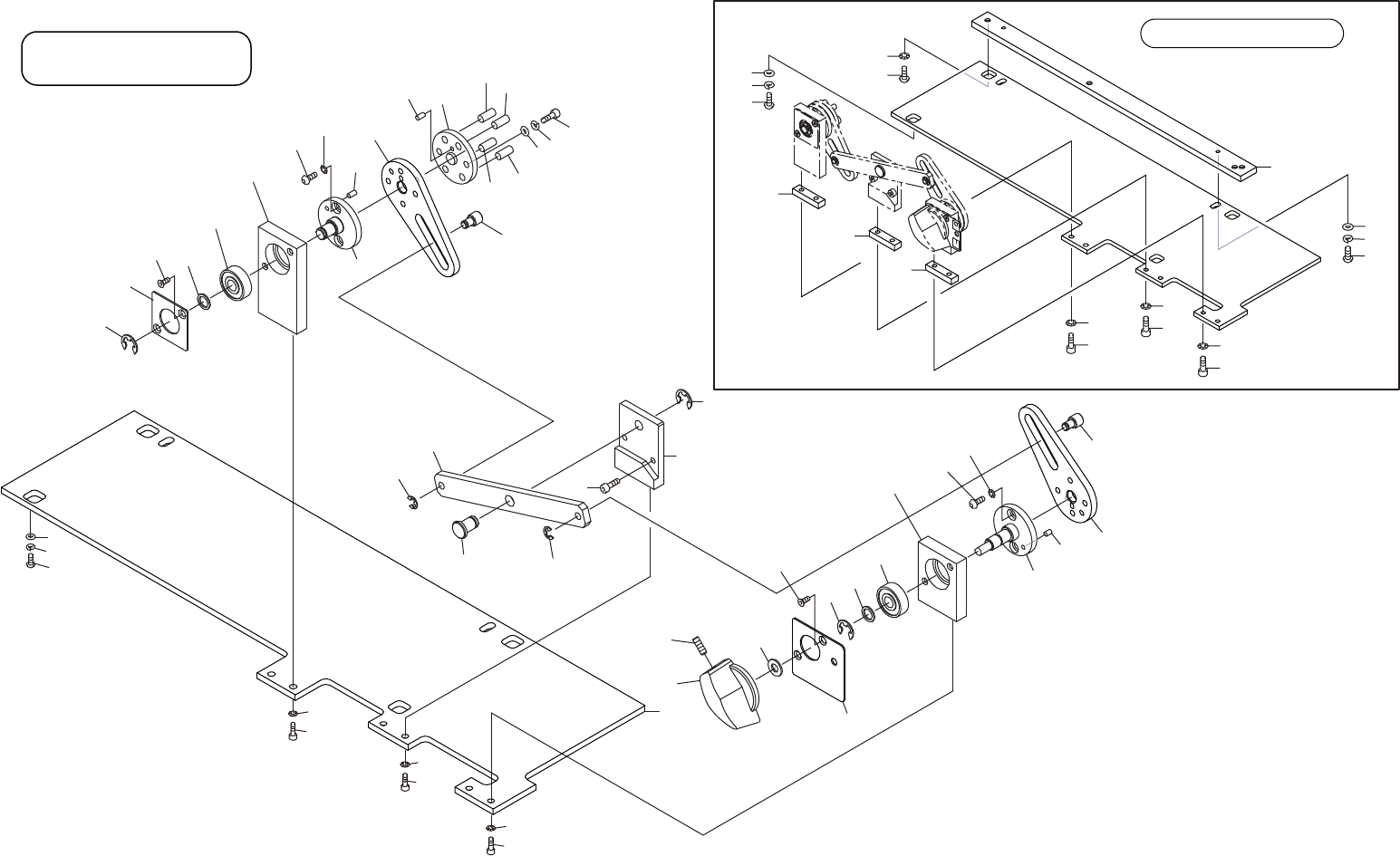

NXT 4M BASE(S/N:~294)
IRU75$<81,7/7
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19.1
19.2
22
23
23
24
44
27
29
29
30
39
40
41
42
43
31
32
33
34
35
36
37
38
28
25
26
23
23
9
5
5
19.3
50
51
52
53
55
56
54
55
56
57
57
57
58
59
58
59
60
61
AA88A00
ࣈ࣮ࣞ࢝2))ࣘࢽࢵࢺ
%5($.(52))81,7
224
PTS-NXT2-04JE Vol.3
BREAKER OFF UNIT
ブレーカOFFユニット AA88A00
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM0B1B3 1 PLATE, BASE プレート ベース FE
2 K5261T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015 FE
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
4 W1001D 4 WASHER ワッシャ 5MM-ﾟ18 T=2 FE
5 S1025A 3 CIR-CLIP サークリップ ST-EW- 7 OT
6 PB021X1 1 RETAINER, BEARING 押え ベアリング FE
7 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
8 S3238C 1 SPACER スペーサ CLBUB8-11-1.0 OT
9 H4130E 2 BEARING ベアリング 608ZZ OT
10 PM0ATH1 1 HOLDER, BEARING ホルダ ベアリング FE
11 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
13 PM0ATN1 1 SHAFT シャフト FE
14 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
15 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 H20927 1 PIN, PARALLEL ピン 平行 ﾟ3X6 Bｼｭ (H8) OT
17 PM0B1A3 1 ARM アーム FE
18 PM0ATS0 2 PIN ピン FE
19 PM0B4W0 1 BLOCK ブロック FE
19.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
19.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
19.3 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
22 H20927 1 PIN, PARALLEL ピン 平行 ﾟ3X6 Bｼｭ (H8) OT
23 H20936 4 PIN, PARALLEL ピン 平行 ﾟ5X12 Aｼｭ ｽﾃﾝﾚｽ OT
24 PM0B0Z1 1 PLATE プレート FE
25 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
26 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
27 PM0ATL2 1 LEVER レバー FE
28 H2016B 1 PIN ピン HCCGH8-10 OT
29 S1022A 2 CIR-CLIP サークリップ ST-EW- 4 OT
30 PM0B0Y0 1 HOLDER, BEARING ホルダ ベアリング FE
31 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
32 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
33 T3010S 1 KNOB ツマミ INK45 OT
34 N4033A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X012 ﾋﾗｻｷ ｽﾃﾝﾚｽ FE
35 W1092F 1 WASHER ワッシャ WSSB12-6-1 OT
36 PB08AD0 1 RETAINER, BEARING 押え ベアリング FE
37 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
225
PTS-NXT2-04JE Vol.3
BREAKER OFF UNIT
ブレーカOFFユニット AA88A00
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 S3238C 1 SPACER スペーサ CLBUB8-11-1.0 OT
39 PM0ATR1 1 SHAFT シャフト FE
40 K5257A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
41 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
42 H20927 1 PIN, PARALLEL ピン 平行 ﾟ3X6 Bｼｭ (H8) OT
43 PM0B1A3 1 ARM アーム FE
44 H5285A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X005 FE
50 PM0D3T0 1 SPACER スペーサ FE
51 K5261A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X010 FE
52 W1011A 3 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
53 K5261H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
54 K5261T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X015 FE
55 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
56 W1001D 4 WASHER ワッシャ 5MM-ﾟ18 T=2 FE
57 PM0D3W0 3 SPACER スペーサ FE
58 H5263B 4 BOLT, HEX SOCKET ボルト 六角穴 M04X016 FE
59 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
60 H5291A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018 FE
61 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
226
