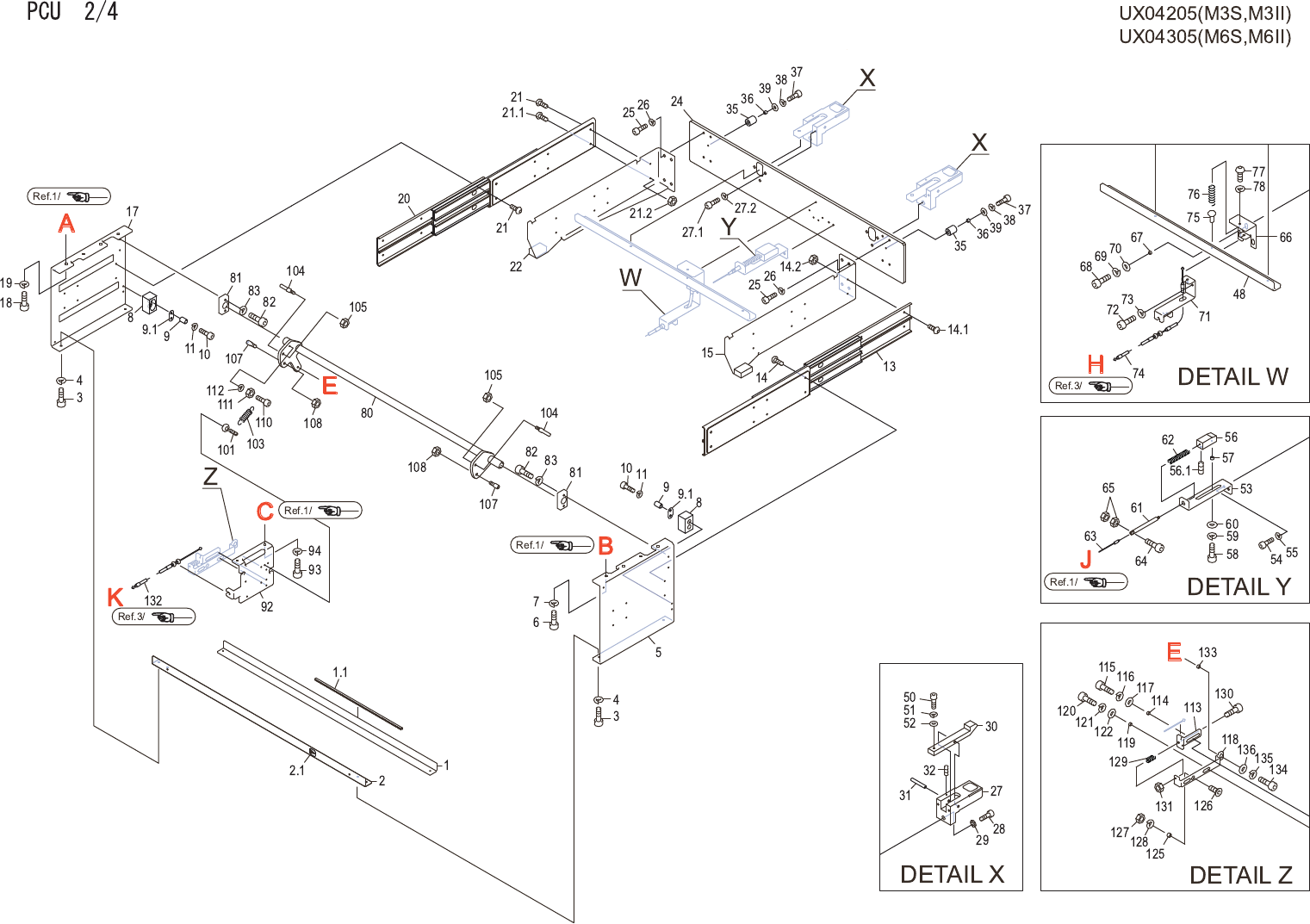

PCU 2/4 UX04205(M3S,M3II) UX04305(M6S,M6II) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 1 PB77780 1 BKT ＢＫＴ FE 1.1 H3068A 1 BUSHING ブ シュ KG-032 L=250M/M OT 2 PB7…

100%1 / 967
234
PTS-NXT2-04JE Vol.3
PCU 2/4 UX04205(M3S,M3II)
UX04305(M6S,M6II)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB77780 1 BKT ＢＫＴ FE
1.1 H3068A 1 BUSHING ブシュ KG-032 L=250M/M OT
2 PB77790 1 BKT ＢＫＴ FE
2.1 PZ30601 1 SEAL シール PL
3 H5426L 4 BOLT, HEX SOCKET ボルト　六角穴 M04X010(3ｶ ｼﾛ) FE
4 W1106D 4 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
5 PB00GC0 1 BKT, RAIL ＢＫＴ　レール FE
6 H5425D 4 BOLT, HEX SOCKET ボルト　六角穴 M06X015(3ｶ ｼﾛ) FE
7 W1106F 4 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
8 PG04931 2 STOPPER ストッパ PL
9 PM08BW0 2 COLLAR カラー FE
9.1 PB00CB0 2 PLATE プレート FE
10 H5427E 4 BOLT, HEX SOCKET ボルト　六角穴 M05X018(3ｶ ｼﾛ) FE
11 W1106E 4 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
13 S3070F 1 SLIDE スライド H35K+305L OT
14 K5258L 6 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008(3ｶ ｼﾛ) FE
14.1 K5258M 8 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X010(3ｶ ｼﾛ) FE
14.2 N1079B 8 NUT, HEX ナット　六角 M4 P=0.7 1ｼｭ(3ｶ ｼﾛ) FE
15 PB77821 1 BKT ＢＫＴ FE
17 PB00GB0 1 BKT, RAIL ＢＫＴ　レール FE
18 H5425D 4 BOLT, HEX SOCKET ボルト　六角穴 M06X015(3ｶ ｼﾛ) FE
19 W1106F 4 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
20 S3070F 1 SLIDE スライド H35K+305L OT
21 K5258L 10 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008(3ｶ ｼﾛ) FE
21.1 K5258M 4 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X010(3ｶ ｼﾛ) FE
21.2 N1079B 4 NUT, HEX ナット　六角 M4 P=0.7 1ｼｭ(3ｶ ｼﾛ) FE
22 PB77811 1 BKT ＢＫＴ FE
24 PB77801 1 PLATE プレート FE
25 H5425C 8 BOLT, HEX SOCKET ボルト　六角穴 M06X012(3ｶ ｼﾛ) FE
26 W1106F 8 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
27 PM02ED1 2 GUIDE, CLAMP ガイド　クランプ FE
27.1 H54271 4 BOLT, HEX SOCKET ボルト　六角穴 M06X018(3ｶ ｼﾛ) FE
27.2 W1106F 4 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
28 H5428F 2 BOLT, HEX SOCKET ボルト　六角穴 M08X015(3ｶ ｼﾛ) FE
29 W1014A 2 WASHER, CONICAL ワッシャ　皿 M- 8-H FE
30 PM02EE1 2 LEVER レバー FE
31 H2103R 2 PIN ピン CLSGH6-40-F3-E4 OT
32 N4029D 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X008(3ｶ ｼﾛ) FE
235
PTS-NXT2-04JE Vol.3
PCU 2/4 UX04205(M3S,M3II)
UX04305(M6S,M6II)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
35 PG02371 2 STOPPER ストッパ PL
36 PM81471 2 COLLAR カラー FE
37 H5426M 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012(3ｶ ｼﾛ) FE
38 W1106D 2 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
39 W1108S 2 WASHER, FLAT ワッシャ　平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
48 PB00GA0 1 BKT, CONNECTING ＢＫＴ　ツナギ FE
50 H5427F 2 BOLT, HEX SOCKET ボルト　六角穴 M05X020(3ｶ ｼﾛ) FE
51 W1106E 2 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
52 W1108C 2 WASHER, FLAT ワッシャ　平 M05(3ｶ ｼﾛ) FE
53 PB60391 1 BKT ＢＫＴ FE
54 H5427B 2 BOLT, HEX SOCKET ボルト　六角穴 M05X012(3ｶ ｼﾛ) FE
55 W1106E 2 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
56 PM02EF0 1 BLOCK ブロック FE
56.1 N4027D 1 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X005(3ｶ ｼﾛ) FE
57 PM93242 1 COLLAR カラー FE
58 H5426N 1 BOLT, HEX SOCKET ボルト　六角穴 M04X015(3ｶ ｼﾛ) FE
59 W1106D 1 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
60 W1043C 1 WASHER, FLAT ワッシャ　平 4W-4(3ｶ ｼﾛ) FE
61 PM93321 1 SHAFT シャフト FE
62 PZ25651 1 SPRING スプリング FE
63 W1095B 1 WIRE ワイヤ TM-173-D2 L=310 Y=ﾟ3.2 OT
64 H54254 1 BOLT, HEX SOCKET ボルト　六角穴 M03X012(3ｶ ｼﾛ) FE
65 N1079F 2 NUT, HEX ナット　六角 M03(3ｶ ｼﾛ) FE
66 PB60351 1 SLIDER スライダ FE
67 PM82132 3 COLLAR カラー FE
68 H5426L 3 BOLT, HEX SOCKET ボルト　六角穴 M04X010(3ｶ ｼﾛ) FE
69 W1106D 3 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
70 W1108S 3 WASHER, FLAT ワッシャ　平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
71 PB60381 1 BKT ＢＫＴ FE
72 H5426L 2 BOLT, HEX SOCKET ボルト　六角穴 M04X010(3ｶ ｼﾛ) FE
73 W1106D 2 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
74 XW00481 1 WIRE ワイヤ OT
75 H51368 1 BOLT, STOPPER ボルト　ストッパ STEHN5.5A OT
76 S30197 1 SPRING スプリング SWY11-40 OT
77 K5258R 1 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X015(3ｶ ｼﾛ) FE
78 W1106D 1 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
80 PB77942 1 ARM アーム FE
81 PM02EM0 2 HOLDER ホルダ FE
