PCU 3/4 UX04205(M3S,M3II) UX04305(M6S,M6II) No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個 数 品名 規格 材質 備考 89 T2124D 2 HINGE 蝶 番 TH-TM-9<TG> OT 90 K5357L 6 SCREW, HEX SOCKET …

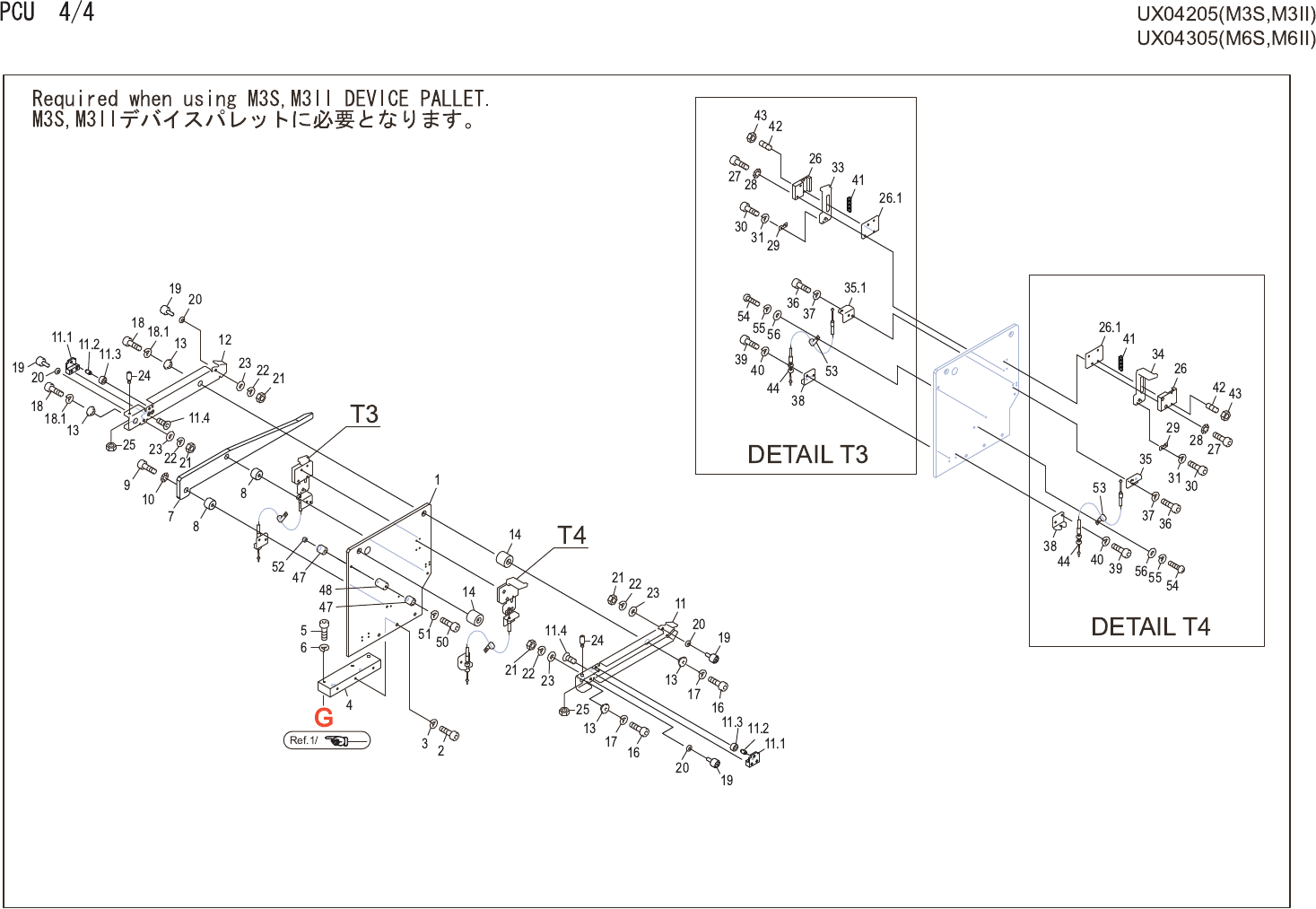

PCU 3/4 UX04205(M3S,M3II)
UX04305(M6S,M6II)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 PM008W2 2 HANDLE ハンドル FE
47 K53632 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M08X020(3ｶ ｼﾛ) FE
48 PM02EL0 2 GUIDE ガイド FE
49 PB77851 2 BKT ＢＫＴ FE
50 H5426N 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015(3ｶ ｼﾛ) FE
51 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
52 PB03KK0 2 PLATE プレート FE
53 H54251 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006(3ｶ ｼﾛ) FE
54 W1106C 4 WASHER, LOCK ワッシャ スプリング 3M/M(3ｶ ｼﾛ) FE
55 PB003F0 1 STOPPER ストッパ FE
56 PB003E0 1 STOPPER ストッパ FE
57 PB82950 1 BKT ＢＫＴ FE
58 PB83010 1 BKT ＢＫＴ FE
59 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
60 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
61 PB00FZ0 2 BKT ＢＫＴ FE
62 H5426L 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
63 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
64 S3021G 2 SPRING スプリング WL5-40 OT
65 N4034F 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X015(3ｶ ｼﾛ) FE
66 N1079X 2 NUT, HEX ナット 六角 M04 3ｼｭ(3ｶ ｼﾛ) FE
67 XW00660 2 WIRE ワイヤ OT
68 A5039N 4 RETAINER, WIRING 押え 配線 AL3 OT
69 K5180S 4 SCREW, C/R PAN 小ネジ 十穴鍋 M04X012(3ｶ ｼﾛ) FE
70 W1106D 4 WASHER, LOCK ワッシャ スプリング 4M/M(3ｶ ｼﾛ) FE
71 W1108S 4 WASHER, FLAT ワッシャ 平 M4X0.8X9(1W-4)(3ｶ ｼﾛ) FE
72 PM93242 4 COLLAR カラー FE
73 PB003D0 2 LINK リンク FE
76 PM07ZL0 2 PIN ピン FE
80 PM08HR0 1 LEVER レバー FE
80.1 PM08BC1 1 STOPPER ストッパ FE
80.2 PB00BE0 1 WASHER ワッシャ FE
81 H5426S 2 BOLT, HEX SOCKET ボルト 六角穴 M04X018(3ｶ ｼﾛ) FE
82 N1079G 2 NUT, HEX ナット 六角 M04(3ｶ ｼﾛ) FE
83 N21195 1 GRIP 握り PCA8-30 OT
84 S3253G 1 SPRING スプリング WT10-35 OT
85 H5428C 1 BOLT, HEX SOCKET ボルト 六角穴 M06X060(3ｶ ｼﾛ) FE
86 N1079K 1 NUT, HEX ナット 六角 M06(3ｶ ｼﾛ) FE
240
PTS-NXT2-04JE Vol.3
PCU 3/4 UX04205(M3S,M3II)
UX04305(M6S,M6II)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
89 T2124D 2 HINGE 蝶番 TH-TM-9<TG> OT
90 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006(3ｶ ｼﾛ) FE
91 K53579 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X010(3ｶ ｼﾛ) FE
92 W1106C 6 WASHER, LOCK ワッシャ スプリング 3M/M(3ｶ ｼﾛ) FE
93 N1079F 6 NUT, HEX ナット 六角 M03(3ｶ ｼﾛ) FE
94 PX06041 1 NAMEPLATE, OPERATION 銘板 操作 OT
95 R2027L 1 RING リン
グ
ﾘﾝ-B101 OT
