254
PTS-NXT2-04JE Vol.3

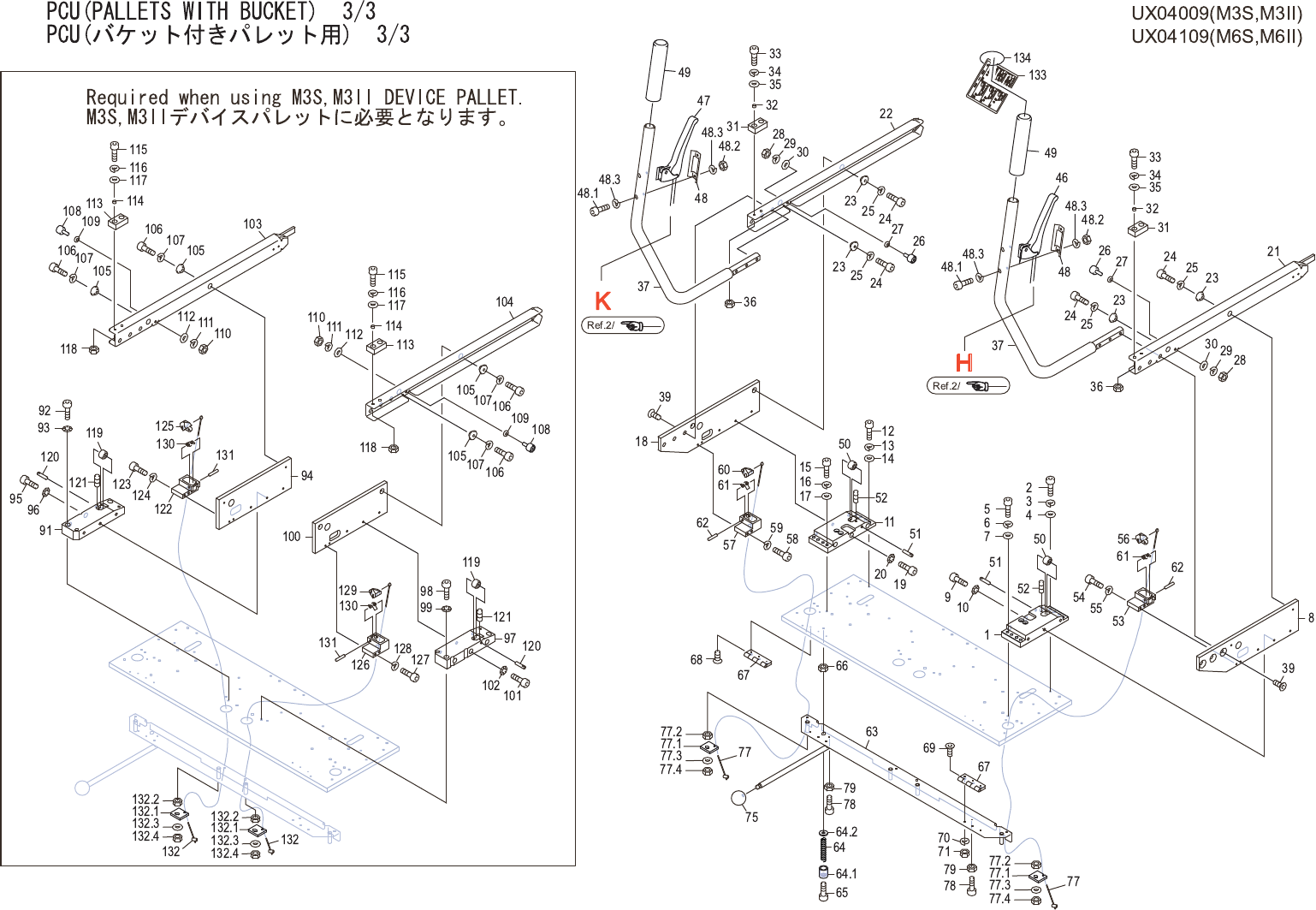

PCU(PALLETS WITH BUCKET) 3/3 UX04009(M3S,M3II)
PCU(バケット付きパレット用) 3/3 UX04109(M6S,M6II)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM08KM0 1 BLOCK ブロック AL
2 H54272 1 BOLT, HEX SOCKET ボルト　六角穴 M06X020(3ｶ ｼﾛ) FE
3 W1106F 1 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
4 W1108F 1 WASHER, FLAT ワッシャ　平 4W-6(3ｶ ｼﾛ) FE
5 H54274 1 BOLT, HEX SOCKET ボルト　六角穴 M06X025(3ｶ ｼﾛ) FE
6 W1106F 1 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
7 W1108F 1 WASHER, FLAT ワッシャ　平 4W-6(3ｶ ｼﾛ) FE
8 PM009E3 1 PLATE, ARM プレート　アーム FE
9 H54274 3 BOLT, HEX SOCKET ボルト　六角穴 M06X025(3ｶ ｼﾛ) FE
10 W1013B 3 WASHER, CONICAL ワッシャ　皿 M-6-H(3ｶ ｼﾛ) FE
11 PM08KL0 1 BLOCK ブロック AL
12 H54272 1 BOLT, HEX SOCKET ボルト　六角穴 M06X020(3ｶ ｼﾛ) FE
13 W1106F 1 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
14 W1108F 1 WASHER, FLAT ワッシャ　平 4W-6(3ｶ ｼﾛ) FE
15 H54274 1 BOLT, HEX SOCKET ボルト　六角穴 M06X025(3ｶ ｼﾛ) FE
16 W1106F 1 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
17 W1108F 1 WASHER, FLAT ワッシャ　平 4W-6(3ｶ ｼﾛ) FE
18 PM009D3 1 PLATE, ARM プレート　アーム FE
19 H54274 3 BOLT, HEX SOCKET ボルト　六角穴 M06X025(3ｶ ｼﾛ) FE
20 W1013B 3 WASHER, CONICAL ワッシャ　皿 M-6-H(3ｶ ｼﾛ) FE
21 PB99261 1 ARM アーム FE
22 PB99251 1 ARM アーム FE
23 PM88101 4 PIN ピン FE
24 H5427D 4 BOLT, HEX SOCKET ボルト　六角穴 M05X016(3ｶ ｼﾛ) FE
25 W1106E 4 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
26 K1113Z 2 CAM FOLLOWER カムフォロア CF06-A (TN32,TNW32) OT
27 W10877 2 WASHER ワッシャ WSSB12-6-3 OT
28 N1079K 2 NUT, HEX ナット　六角 M06(3ｶ ｼﾛ) FE
29 W1106F 2 WASHER, LOCK ワッシャ　スプリング 6M/M(3ｶ ｼﾛ) FE
30 W1108F 2 WASHER, FLAT ワッシャ　平 4W-6(3ｶ ｼﾛ) FE
31 PG02851 2 STOPPER ストッパ PL
32 PM93251 4 COLLAR カラー FE
33 H5427C 4 BOLT, HEX SOCKET ボルト　六角穴 M05X015(3ｶ ｼﾛ) FE
34 W1106E 4 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
35 W1108C 4 WASHER, FLAT ワッシャ　平 M05(3ｶ ｼﾛ) FE
36 N1079H 4 NUT, HEX ナット　六角 M05(3ｶ ｼﾛ) FE
37 PM009C3 2 HANDLE ハンドル FE
39 K53632 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M08X020(3ｶ ｼﾛ) FE
255
PTS-NXT2-04JE Vol.3
PCU(PALLETS WITH BUCKET) 3/3 UX04009(M3S,M3II)
PCU(バケット付きパレット用) 3/3 UX04109(M6S,M6II)
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
46 AA5EZ01 1 LEVER レバー OT R
47 AA5EY01 1 LEVER レバー OT L
48 PB68502 2 RETAINER 押え FE
48.1 H5426M 4 BOLT, HEX SOCKET ボルト　六角穴 M04X012(3ｶ ｼﾛ) FE
48.2 N1079G 4 NUT, HEX ナット　六角 M04(3ｶ ｼﾛ) FE
48.3 W1106D 8 WASHER, LOCK ワッシャ　スプリング 4M/M(3ｶ ｼﾛ) FE
49 N2117E 2 GRIP 握り C-57(02) OT
50 PM93171 2 ROLLER ローラ FE
51 PM93181 2 PIN ピン FE
52 N40257 2 SCREW, HEX SOCKET SET ネジ　六角穴止め M04X003(3ｶ ｼﾛ) FE
53 PT01461 1 HOLDER ホルダ FE
54 H5427N 2 BOLT, HEX SOCKET ボルト　六角穴 M05X040(3ｶ ｼﾛ) FE
55 W1106E 2 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
56 PZ38341 1 STOPPER ストッパ FE
57 PT01451 1 HOLDER ホルダ FE
58 H5427N 2 BOLT, HEX SOCKET ボルト　六角穴 M05X040(3ｶ ｼﾛ) FE
59 W1106E 2 WASHER, LOCK ワッシャ　スプリング 5M/M(3ｶ ｼﾛ) FE
60 PZ38331 1 STOPPER ストッパ FE
61 PZ25361 2 SPRING, TORSION スプリング　ネジリ FE
62 H20147 2 PIN ピン CDG5-24 OT
63 PM07NL1 1 LEVER レバー FE
64 S3253G 1 SPRING スプリング WT10-35 OT
64.1 PM08BC1 1 STOPPER ストッパ FE
64.2 PB00BE0 1 WASHER ワッシャ FE
65 H5428C 1 BOLT, HEX SOCKET ボルト　六角穴 M06X060(3ｶ ｼﾛ) FE
66 N1079K 1 NUT, HEX ナット　六角 M06(3ｶ ｼﾛ) FE
67 T2124D 2 HINGE 蝶番 TH-TM-9<TG> OT
68 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
69 K53579 6 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X010(3ｶ ｼﾛ) FE
70 W1106C 6 WASHER, LOCK ワッシャ　スプリング 3M/M(3ｶ ｼﾛ) FE
71 N1079F 6 NUT, HEX ナット　六角 M03(3ｶ ｼﾛ) FE
75 N21195 1 GRIP 握り PCA8-30 OT
77 XW00641 2 WIRE ワイヤ OT
77.1 PB99200 2 PLATE プレート FE
77.2 N1079D 2 NUT, HEX ナット　六角 M 6 P=1.0 1ｼｭ(3ｶ ｼﾛ) FE
77.3 N1079Z 2 NUT, HEX ナット　六角 M06 3ｼｭ(3ｶ ｼﾛ) FE
77.4 W1108F 2 WASHER, FLAT ワッシャ　平 4W-6(3ｶ ｼﾛ) FE
78 H5426S 2 BOLT, HEX SOCKET ボルト　六角穴 M04X018(3ｶ ｼﾛ) FE
256
