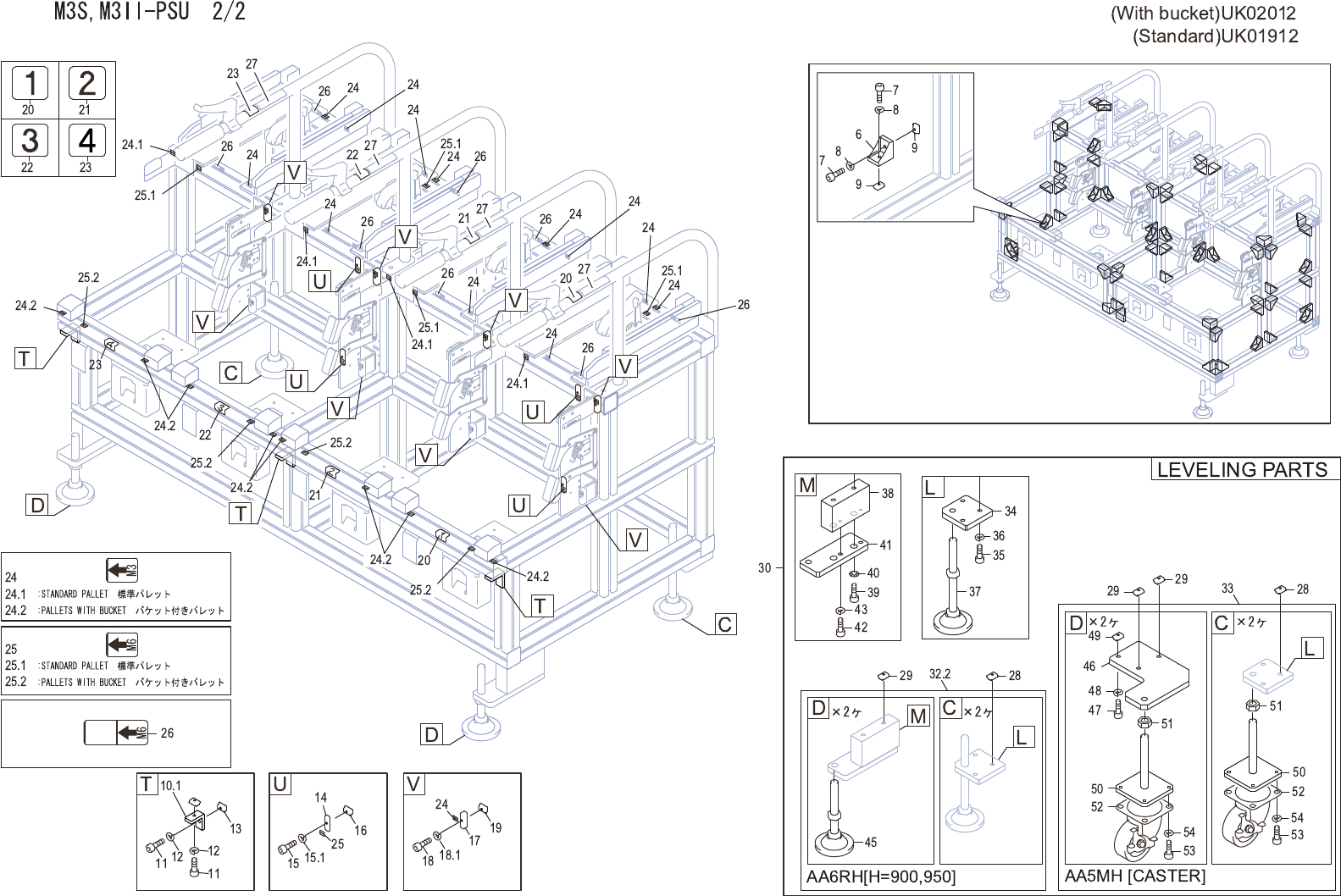

M3S,M3II-PSU 2/2 (With bucket)UK02012
(Standard)UK01912
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
6 H32023 64 BKT ＢＫＴ SFJ-013 OT
7 H5428M 128 BOLT, HEX SOCKET ボルト 六角穴 M08X022(3ｶ ｼﾛ) FE
8 W1106G 128 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
9 N1003R 128 NUT ナット SFB-004(M8) FE
10.1 H32022 3 BKT ＢＫＴ SFJ-A05 OT
11 H5428F 6 BOLT, HEX SOCKET ボルト 六角穴 M08X015(3ｶ ｼﾛ) FE
12 W1106G 6 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
13 N1003R 6 NUT ナット SFB-004(M8) FE
14 PB70122 4 PLATE, STIFFENING プレート 当て FE
15 H5427C 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015(3ｶ ｼﾛ) FE
15.1 W1106E 4 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
16 N10033 4 NUT ナット SFB-108(M5) FE
17 PB70132 8 PLATE, STIFFENING プレート 当て FE
18 H5427F 8 BOLT, HEX SOCKET ボルト 六角穴 M05X020(3ｶ ｼﾛ) FE
18.1 W1106E 8 WASHER, LOCK ワッシャ スプリング 5M/M(3ｶ ｼﾛ) FE
19 N10033 8 NUT ナット SFB-108(M5) FE
20 PX05912 2 SEAL シール PL
21 PX05922 2 SEAL シール PL
22 PX05932 2 SEAL シール PL
23 PX05942 2 SEAL シール PL
24 PX05951 20 SEAL シール PL
24.1 PX05951 4 SEAL シール PL STANDARD PALLET
24.2 PX05951 8 SEAL シール PL PALLETS WITH BUCKET
25 PX05961 6 SEAL シール PL
25.1 PX05961 2 SEAL シール PL STANDARD PALLET
25.2 PX05961 4 SEAL シール PL PALLETS WITH BUCKET
26 PX06132 8 SEAL シール PL
27 PZ26382 4 SEAL シール PL
28 N1003R 6 NUT ナット SFB-004(M8) FE
29 N1003R 4 NUT ナット SFB-004(M8) FE
30 AA5ME04 1set LEG 脚 OT
32.2 AA6RH00 1set ADJUSTER, LEVEL アジャスタ レベル OT ｽｴｵｷﾀｲﾌﾟ(H=900mm,950mmﾖｳ)
33 AA5MH03 1set CASTER キャスタ OT CASTER
34 PB69262 2 PLATE プレート FE
35 H5428N 6 BOLT, HEX SOCKET ボルト 六角穴 M08X025(3ｶ ｼﾛ) FE
36 W1106G 6 WASHER, LOCK ワッシャ スプリング 8M/M(3ｶ ｼﾛ) FE
37 H5148G 2 BOLT, LEVELLING ボルト レベリング FJGM16-180-C OT H=900mm,H=950mm INT
38 PB75073 2 BLOCK ブロック FE
