CP-65 P ARTS LIST ver09 2 5 . 1 . カムボックス 1 ( Y P A ) 2 5 . 1 . C a m b o x 1 ( Y P A ) 2 5 - 1 2 5 . 1 . カムボックス 1 ( Y P A ) C a m b o x 1 ( Y P A ) 2 5 . 1 . C a m b o x 1 ( Y P A ) E D C A B 1 2 1 9 0 1 2 0 1 0 3 9 1 1 …

100%1 / 175
24.2.防音ボックス(YPV)
24.2.Noise reduction box(YPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 A4090T 1 ELAMENT ｴﾚﾒﾝﾄ 04A30159010(KHA750A用)
2 H3018M 1 FILTER ﾌｨﾙﾀ 03037296060(KHA750A用)
3 H3103T 6 BLADE ﾌﾞﾚｰﾄﾞ 04038284010(KHA750A用)
4 H4044T 2 BEARING ﾍﾞｱﾘﾝｸﾞ 04038287010(6304ZZ特)
5 H4453H 1 BELT ﾍﾞﾙﾄ 35303430020(7M670ﾊﾞﾝﾌﾚｯｸｽ)
6 M5001M 1 MOTOR ﾓｰﾀ
7 R1027A 8 LINER ﾗｲﾅｰ 04000040010(KHA750A用) ･
CP-65 PARTS LIST ver09
24 - 5
24.2.防音ボックス(YPV)
24.2.Noise reduction box(YPV)
CP-65 PARTS LIST ver09

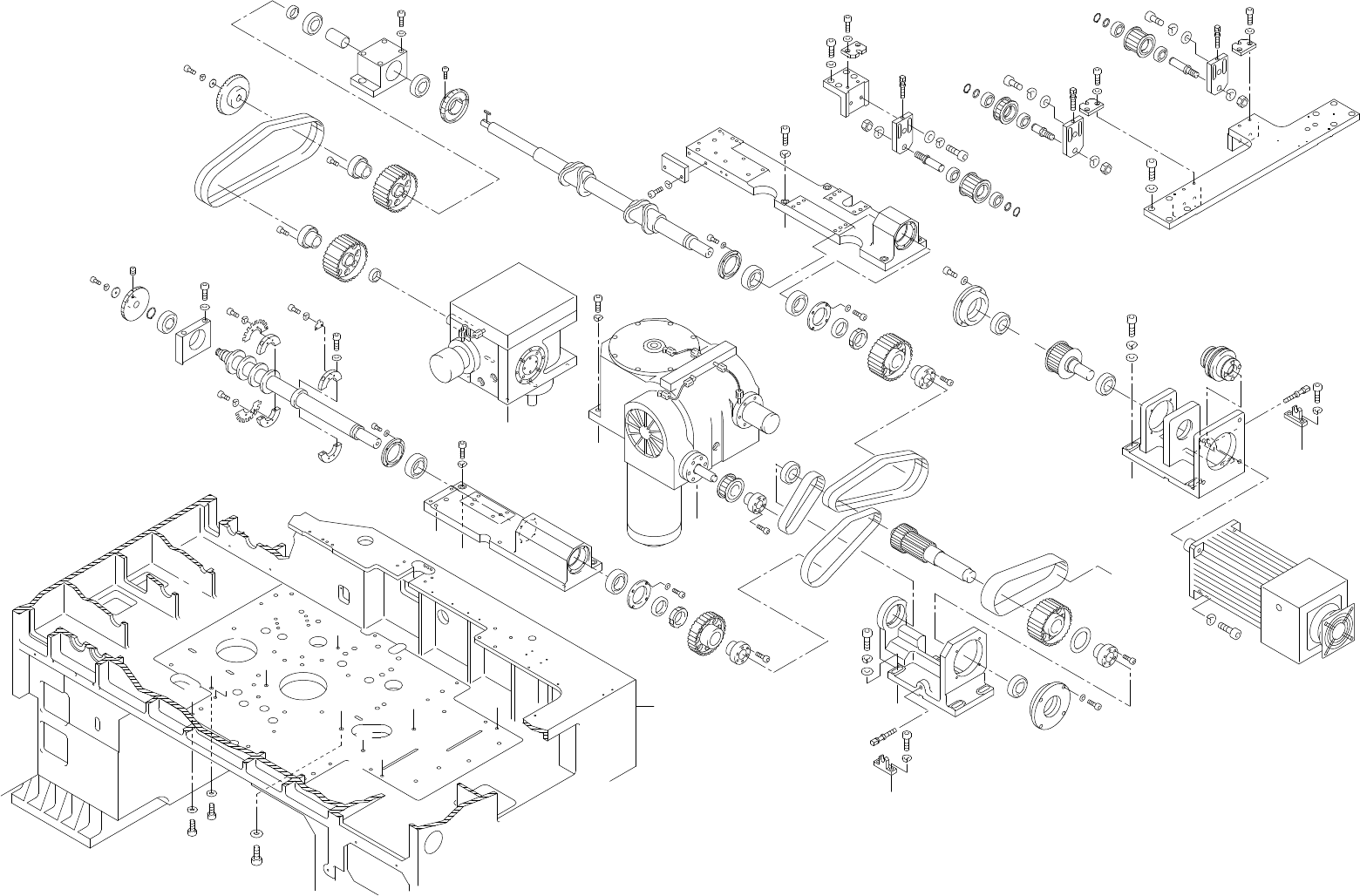

25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
25 - 1
25.1.カムボックス 1(YPA)
Cam box 1(YPA)25.1.Cam box 1(YPA)
E
D
C
A
B
121
90
120
103
91
16
17
81
80
15
18
98
83
88
22
21
22
23
24
103
91
16
17
80
81
15
98
83
88
24
23
22
20
22
19
88
83
98
24
23
22
21
22
18
17
15
81
80
68
90
98
100
91
139
106
85
1
135
2
3
4
5
91
100
109
86
29
27
27
6
109
86
29
27
108
93
28
109
86
27
26
110
94
138
11
8
83
97
25
11
138
50
12
94
110
13
14
106
106
30
31
95
82
x13.7
F
M
M
K
H
J
G
105
85
1
51
45
4
46
101
91
47
4
124
43
14
106
180
134
49
48
106
14
180
44
137
84
136
9
97
83
110
94
7
11
11
138
94
110
50
12
180
14
106
106
92
36
181
38
181
95
82
185
33
34
17
98
83
69
32
82
96
143
144
145
106
42
106
92
141
181
140
185
82
95
17
98
83
69
163
39
40
181
41
H
G
B
C
D
J
E
A
K
F
90
96
90
102
89
95
186
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
25.1.カムボックス １(YPA)
25.1.Cam box 1(YPA)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 WPA0281 2 WASHER ﾜｯｼｬ
2 WPA0272 1 SCALE ﾒﾓﾘ
3 S1040A 1 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW30
4 H4190A 3 BEARING ﾍﾞｱﾘﾝｸﾞ 6206ZZ
5 YPA0640 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
6 YPA0021 1 SHAFT, CAM ｼｬﾌﾄ ｶﾑ
7 YPA0630 1 SEAL ｼｰﾙ
8 YPA0040 1 BKT BKT
9 YPA0031 1 BKT BKT
11 H4140T 4 BEARING ﾍﾞｱﾘﾝｸﾞ HR32008XJ
12 N10281 2 NUT, LOCK ﾅｯﾄ ﾛｯｸ ZM405
13 WPA5070 1 PULLEY ﾌﾟｰﾘ
14 R2059K 4 RING, LOCKING ﾘﾝｸﾞ 締結 SCE210 30X41
15 WPA0091 3 PLATE ﾌﾟﾚｰﾄ
16 WPA0101 2 PLATE ﾌﾟﾚｰﾄ
17 WPA1800 5 SCREW, ADJUSTING ﾈｼﾞ 調整
18 WPA0122 2 SHAFT ｼｬﾌﾄ
19 WPA0132 1 SHAFT ｼｬﾌﾄ
20 WPA5041 1 PULLEY ﾌﾟｰﾘ
21 WPA5051 2 PULLEY ﾌﾟｰﾘ
22 H4248A 6 BEARING ﾍﾞｱﾘﾝｸﾞ 6004ZZ
23 WPA0150 3 COLLAR ｶﾗｰ
24 S1038A 3 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
25 YPA5532 1 INDEX ｲﾝﾃﾞｯｸｽ
26 YPA5523 1 INDEX ｲﾝﾃﾞｯｸｽ
27 WPA0532 2 HOLDER ﾎﾙﾀﾞ
28 WPA0551 1 DOG ﾄﾞｯｸﾞ
29 WPA1383 1 DOG ﾄﾞｯｸﾞ
30 WPA5030 1 PULLEY ﾌﾟｰﾘ
31 R2059G 1 RING, LOCKING ﾘﾝｸﾞ 締結 SCE210 25X34
32 SAM1400 1 MOTOR, AC SERVO ﾓｰﾀ ACｻｰﾎﾞ
33 K10025 1 COUPLING ｶﾂﾌﾟﾘﾝｸﾞ UCT-100FUJ-0L,30X32
34 YPA0650 1 BKT, MOTOR BKT ﾓｰﾀ
36 YPA0390 1 HOLDER, BEARING ﾎﾙﾀﾞ ﾍﾞｱﾘﾝｸﾞ
38 YPA5031 1 PULLEY ﾌﾟｰﾘ
39 H4519L 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 239105X20
40 YPA5120 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ
CP-65 PARTS LIST ver09
25 - 2
25.1.カムボックス 1(YPA)
25.1.Cam box 1(YPA)
