24.1.防音ボックス(YPV)
24.1.Noise reduction box(YPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 WPV0012 1 BOX, NOISE REDUCTION BOX 防音
2 YPV0031 1 DUST COLLECTOR ﾀﾞｸﾄｺﾚｸﾀ
3 WPV0031 1 CATCH PAN 受け皿
4 WPV0040 1 BKT BKT
5 AWPV8011 1 PLATE ﾌﾟﾚｰﾄ
6 WPV0060 4 PLATE ﾌﾟﾚｰﾄ
7 WPV0070 4 SPACER ｽﾍﾟｰｻ
8 WPV0080 4 WASHER ﾜｯｼｬ
9 WPV0091 1 MATERIAL, SOUNDPROOF 素材 防音
10 WPV0101 1 MATERIAL, SOUNDPROOF 素材 防音
11 WPV0110 1 MATERIAL, SOUNDPROOF 素材 防音
12 WPV0120 1 MATERIAL, SOUNDPROOF 素材 防音
13 WPV0131 1 MATERIAL, SOUNDPROOF 素材 防音
14 WPV0141 1 MATERIAL, SOUNDPROOF 素材 防音
15 WPV0150 1 MATERIAL, SOUNDPROOF 素材 防音
16 WPV4031 1 PLATE ﾌﾟﾚｰﾄ
17 MPZ4080 1 SEAL ｼｰﾙ
18 MPZ4090 1 SEAL ｼｰﾙ
19 MPZ4241 1 BKT BKT
20 YPV0040 1 PIPE, PIPING ﾊﾟｲﾌﾟ 配管
21 YPV0050 1 COVER ｶﾊﾞｰ
22 MPZ2530 4 DAMPER ﾀﾞﾝﾊﾟ
23 LPZ2540 4 WASHER ﾜｯｼｬ
24 GGA0240 4 MATERIAL, RUBBER 素材 ｺﾞﾑ
25 GXZ4041 1 PIPE ﾊﾟｲﾌﾟ
26 GXZ4050 1 PIPE ﾊﾟｲﾌﾟ
27 GXZ4062 1 PLATE ﾌﾟﾚｰﾄ
28 GXZ4070 3 WASHER ﾜｯｼｬ
29 GXZ4080 8 WASHER ﾜｯｼｬ
30 GXZ4090 8 WASHER ﾜｯｼｬ
31 GXZ4110 4 SPACER ｽﾍﾟｰｻ
32 GXZ4130 3 COLLAR ｶﾗｰ
33 S5001B 1 BLOWER, VORTEX 送風器渦巻 VFC504A-7W
34 H5447W 1 PUMP, VACUUM ﾎﾟﾝﾌﾟ ﾊﾞｷｭｰﾑ KHA750A-305-G1
35 S3158A 1 SW, PRESSURE SW ﾌﾟﾚｯｼｬ ISG190-030
36 . 1 GAUGE ｹﾞｰｼﾞ 4-041421
37 A4091A 1 ELEMENT, AIR CLEANER ｴﾚﾒﾝﾄ ｴｱｰｸﾘｰﾅ 16546-V0100
CP-65 PARTS LIST ver09
24 - 2
24.1.防音ボックス(YPV)
24.1.Noise reduction box(YPV)
24.1.防音ボックス(YPV)
24.1.Noise reduction box(YPV)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39 . 2 TERMINAL BLOCK 端子台 ML-243P
40 H2003A 2 FUSE ﾋｭｰｽﾞ MT4178A
41 . 1 HOSE ﾎｰｽ wside19ﾟoutside26ﾟ 5m
42 H1153A 1 BAND, HOSE ﾊﾞﾝﾄﾞ ﾎｰｽ 27 (Wire)
43 K5152A 1 CONNECTOR, CABLE ｺﾈｸﾀ ｹｰﾌﾞﾙ NC-2
44 K5151A 1 CONNECTOR, CABLE ｺﾈｸﾀ ｹｰﾌﾞﾙ NC-1
45 S5027A 1 SOCKET ｿｹｯﾄ 1/2.
46 T5006A 2 HANDLE 取手 A-1042-B
47 . BELLOWS HOSE ｼﾞｬﾊﾞﾗﾎｰｽ 38ﾟP Type
48 K5181A 2 SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X90L
49 K5185A 14 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X25L
50 K5186A 3 SCREW, C/R ROUND 小ﾈｼﾞ 十穴丸 ﾟ5.8X38L
51 H5383A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M12X20L
52 H5340A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L
53 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
54 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
55 W1027A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 12M/M
56 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
57 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
58 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
59 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
60 N1073T NUT, HEX ﾅｯﾄ 六角 M12
61 N1089A NUT, HEX ﾅｯﾄ 六角 M8
62 N1085A NUT, HEX ﾅｯﾄ 六角 M6
63 N1079A NUT, HEX ﾅｯﾄ 六角 M4
64 YPI1010 1 HOSE, AIR ﾎｰｽ ｴｱｰ
65 GGA0411 4 RETAINER ｵｻｴ
66 . BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X6L
67 H30174 1 FAN ﾌｧﾝ UT750-DX-T-P
68 H1183T 2 PACKING ﾊﾟｯｷﾝ 20M/MX2M ･
CP-65 PARTS LIST ver09
24 - 3
24.1.防音ボックス(YPV)
24.1.Noise reduction box(YPV)
CP-65 PARTS LIST ver09

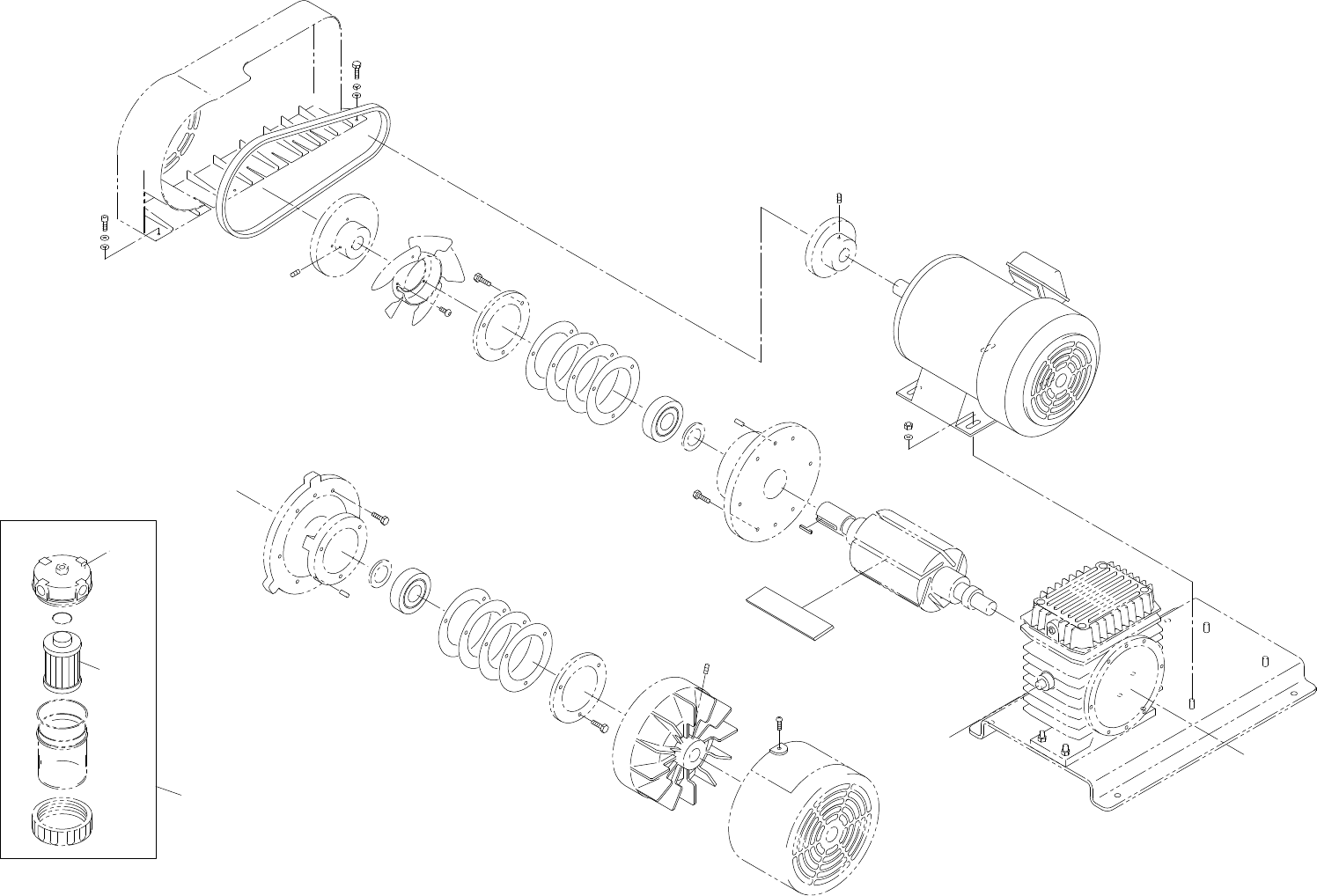

24.2.防音ボックス(YPV)
