CP-65 P ARTS LIST ver09 3 4 . アウトコンベア( ローラ搬送) ( オプション) ( Y Q C ) 3 4 . O u t c o n v e y o r ( R o l l e r g u i d e d ) ( O p t i o n ) ( Y Q C ) 3 4 - 1 3 4 . アウトコンベア( ローラ搬送) ( オプション) ( Y Q C ) 3 4 . O u t c o n v e y …
33.インコンベア(ローラ搬送)(オプション)(YQC)
33.In conveyor(Roller guide)(Option)(YQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YQC3010 1 RAIL ﾚｰﾙ
2 YQC3020 1 RAIL ﾚｰﾙ
3 YQC3050 12 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
4 MQC7161 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
5 MQC7181 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
6 MQC1292 22 PULLEY ﾌﾟｰﾘ
7 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X10L
8 K5261A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M5X10L
9 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L ･
CP-65 PARTS LIST ver09
33 - 2
33.インコンベア(ローラ搬送)(オプション)(YQC)
33.In conveyor (Roller guide)(Option)(YQC)
CP-65 PARTS LIST ver09

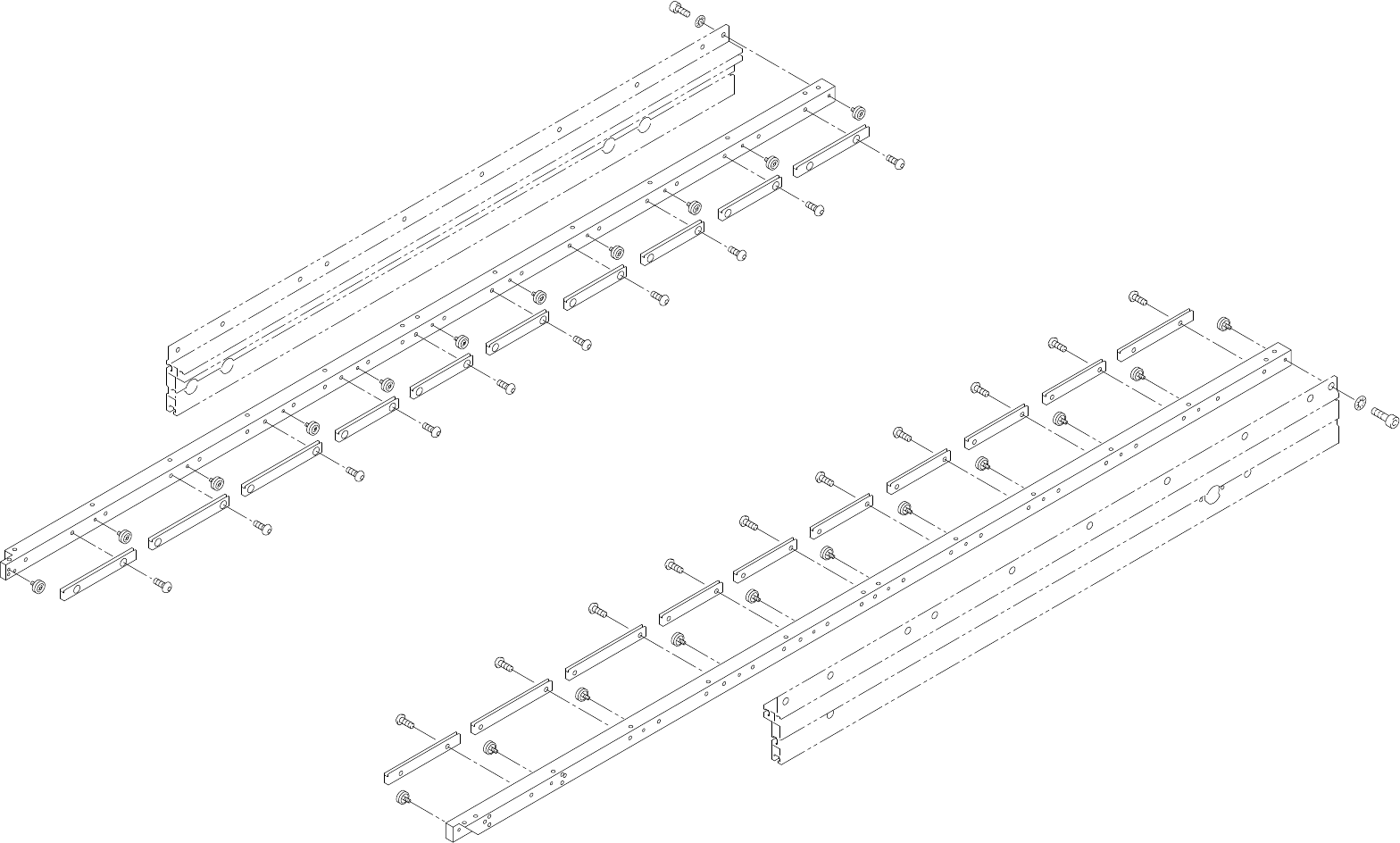

34.アウトコンベア(ローラ搬送)(オプション)(YQC)
34.Out conveyor(Roller guided)(Option)(YQC)
34 - 1
34.アウトコンベア(ローラ搬送)(オプション)(YQC)
34.Out conveyor(Roller guided)(Option)(YQC)
6
4
8
6
5
8
5
6
8
3
6
8
6
3
8
3
6
6
3
8
6
3
8
8
6
3
8
6
6
2
4
8
4
8
6
5
8
5
6
8
3
6
8
3
6
8
3
6
8
6
3
8
6
3
8
3
6
8
4
8
6
6
1
9
7
7
9
6
x6
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
34.アウトコンベア(ローラ搬送)(オプション)(YQC)
34.Out conveyor(Roller guided)(Option)(YQC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 YQC3030 1 RAIL ﾚｰﾙ
2 YQC3040 1 RAIL ﾚｰﾙ
3 YQC3050 12 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
4 MQC7161 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
5 MQC7181 4 GUIDE, BELT ｶﾞｲﾄﾞ ﾍﾞﾙﾄ
6 MQC1292 22 PULLEY ﾌﾟｰﾘ
7 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M5X10L
8 K5261A
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M5X10L
9 W1012A
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L ･
CP-65 PARTS LIST ver09
34 - 2
34.アウトコンベア(ローラ搬送)(オプション)(YQC)
34.Out conveyor (Roller guided)(Option)(YQC)
