CP-65-09 - 第33页

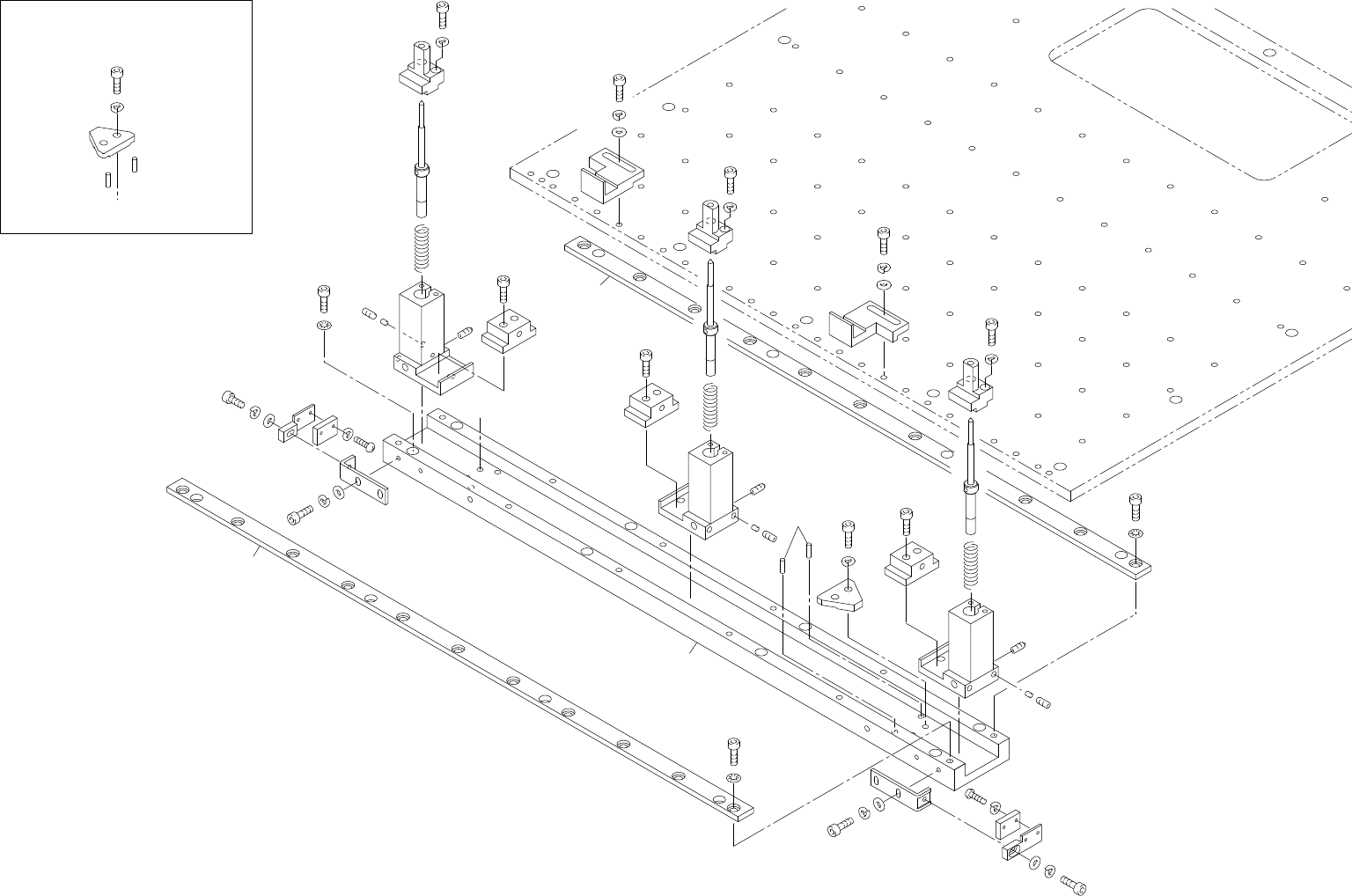

CP-65 P ARTS LIST ver09 6 . 2 . 基板クランプ( Y S S ) 6 . 2 . B o a r d c l a m p i n g u n i t ( Y S S ) 6 - 5 6 . 2 . 基板クランプ( Y S S ) 6 . 2 . B o a r d c l a m p i n g u n i t ( Y S S ) x 3 . 2 9 5 1 0 5 1 0 8 8 1 9 0 1 1 5 …

100%1 / 175
6.1.基板クランプ(YSS)
6.1.Board clamping unit(YSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
113 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
114 N1080A NUT, HEX ﾅｯﾄ 六角 M4 P=0.7
117 K5257A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ六角穴ﾎﾞﾀﾝ M4X8L
118 K5203A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X6L
119 N4021A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M3X6L
120 N4029A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X8L
121 H5274A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X6L
132 LXT1860 1 COLLAR ｶﾗｰ
133 WSS2700 32 WASHER ﾜｯｼｬ
134 H44309 16 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ LM6UP
135 YSS0510 1 PLATE ﾌﾟﾚｰﾄ
136 YSS0522 2 PISTON ﾋﾟｽﾄﾝ
137 YSS5380 2 SHEET, RUBBER ｼｰﾄ ｺﾞﾑ
139 YSS0560 1 PLATE ﾌﾟﾚｰﾄ
140 YSS0570 2 SPRING ｽﾌﾟﾘﾝｸﾞ
141 AYSS8040 2 PISTON ﾋﾟｽﾄﾝ
142 H1162T 4 PACKING ﾊﾟｯｷﾝ MY7
143 H1167H 2 PACKING ﾊﾟｯｷﾝ MY24
144 H5304A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X25L ･
CP-65 PARTS LIST ver09
6 - 4
6.1.基板クランプ(YSS)
6.1.Board clamping unit(YSS)
CP-65 PARTS LIST ver09
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
6 - 5
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
x3.2
95
105
108
81
90
115
122
124
125
96
105
108
80
112
97
123
83
93
85
103
126
127
128
97
112
92
106
98
94
124
125
123
103
85
96
105
86
83
39
87
129
130
131
95
105
108
82
122
115
39
96
105
108
80
99
106
109
79
99
106
109
78
96
105
86
87
126
127
128
逆流れ
Right-to-left board frow
A
103
123
84
87
124
125
96
105
86
85
112
100
92
106
98
94
94
A
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
39 YSS0240 2 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
78 LXT0640 1 CLAMPER ｸﾗﾝﾊﾟ
79 LXT0650 1 CLAMPER ｸﾗﾝﾊﾟ
80 LXT1350 2 BKT BKT
81 LXT1360 1 PLATE ﾌﾟﾚｰﾄ
82 LXT1370 1 PLATE ﾌﾟﾚｰﾄ
83 AYSS8011 2 HOLDER ﾎﾙﾀﾞ
84 AYSS8021 1 HOLDER ﾎﾙﾀﾞ
85 YSS0380 3 CLAMPER ｸﾗﾝﾊﾟ
86 YSS0310 3 COVER 蓋
87 LXT1480 3 SPRING ｽﾌﾟﾘﾝｸﾞ
90 S4032T 1 SENSOR ｾﾝｻ UM-T50TV
92 YSS0210 1 STOPPER ｽﾄｯﾊﾟ
93 YSS0220 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
94 R5012A 2 ROLLER, NEEDLE ﾛｰﾗ ﾆｰﾄﾞﾙ ﾟ3X9.8L
95 H5273T BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X4L
96 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
97 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
98 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
99 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
100 H5292A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X20L
103 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
105 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
106 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
108 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
109 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
112 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
115 . SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M2X6L
122 W1020A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 2M/M
123 H3164A 3 PLUNGER, BALL ﾌﾟﾗﾝｼﾞｬ ﾎﾞｰﾙ BST-5
124 YPL0100 3 BLOCK 駒
125 N4027A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X5L
126 LXT9010 2 PIN, LOCATING ﾋﾟﾝ 位置決め 3ﾟ
127 LXT9020 2 PIN, LOCATING ﾋﾟﾝ 位置決め 3.5ﾟ
128 LKT9030 2 PIN, LOCATING ﾋﾟﾝ 位置決め 4ﾟ
129 LXT9040 1 PIN, DIAMOND-SHAPED ﾋﾟﾝ ﾀﾞｲﾔ 3ﾟ
130 LXT9050 1 PIN, DIAMOND-SHAPED ﾋﾟﾝ ﾀﾞｲﾔ 3.5ﾟ
CP-65 PARTS LIST ver09
6 - 6
6.2.基板クランプ(YSS)
6.2.Board clamping unit(YSS)
