9.2.Z テーブル(YSZ)
9.2.Z table(YSZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No.QTY Description Rating Remarks
7YSZ0260 1 DOG ﾄﾞｯｸﾞ
8YSZ0010 1 FRAME 枠
23YSZ0200 2 COLLAR ｶﾗｰ
41LXT0980 4 HOLDER ﾎﾙﾀﾞ
46LXT1090 4 BAR, GUIDE ﾊﾞｰ ｶﾞｲﾄﾞ
47LXT1140 2 CATCH PAN 受け皿
48LXT1190 6 PLATE ﾌﾟﾚｰﾄ
51LXT1650 1 DOG ﾄﾞｯｸﾞ
52LXT1730 2 BKT BKT
53LXT1740 2 BKT BKT
61LPT1030 2 RACK ﾗｯｸ
69LPT1680 4 BLOCK ﾌﾞﾛｯｸ
71MPT0591 6 PIN, BACKUP ﾋﾟﾝ ﾊﾞｯｸｱｯﾌﾟ
79K1114A 4 CAM FOLLOWER ｶﾑﾌｫﾛｱ CF06UU
85H4423X 4 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ SMKC13UU
93H5331A 2 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X45L
102H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
103H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
105H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
107H5298A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X10L
108H5299A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X12L
114H5323A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X18L
118W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
119W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
120W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
121W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
122W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
123W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
124W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
127W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
129W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
130N1080A NUT, HEX ﾅｯﾄ 六角 M4 P=0.7
139Y30775 1 CONNECTOR ｺﾈｸﾀ KQ2L06-00
140H5279A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X20L
141YSS0130 1 BKT BKT
142YSZ0330 1 DOG ﾄﾞｯｸﾞ
145N4052T SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X40L
CP-65 PARTS LIST ver09
9 - 7
9.2.Z テーブル(YSZ)
9.2.Z table(YSZ)
9.2.Z テーブル(YSZ)
9.2.Z table(YSZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No.QTY Description Rating Remarks
146N4051A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X20L
147YSZ0350 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
148YSZ0360 1 PLATE, GUIDE ﾌﾟﾚｰﾄ ｶﾞｲﾄﾞ
149YSZ0371 1 PLATE, BACKUP ﾌﾟﾚｰﾄ ﾊﾞｯｸｱｯﾌﾟ
150YSZ0380 1 PLATE, BACKUP ﾌﾟﾚｰﾄ ﾊﾞｯｸｱｯﾌﾟ
151H5291A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X18L
152H3120E 4 PLUG ﾌﾟﾗｸﾞ PF-M6M
153YSZ0400 1 PLATE, BACKUP ﾌﾟﾚｰﾄ ﾊﾞｯｸｱｯﾌﾟ
154YSZ0390 1 PLATE, BACKUP ﾌﾟﾚｰﾄ ﾊﾞｯｸｱｯﾌﾟ
155H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
156H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
157K5257A SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M4X8L ･
CP-65 PARTS LIST ver09
9 - 8
9.2.Z テーブル(YSZ)
9.2.Z table(YSZ)
CP-65 PARTS LIST ver09

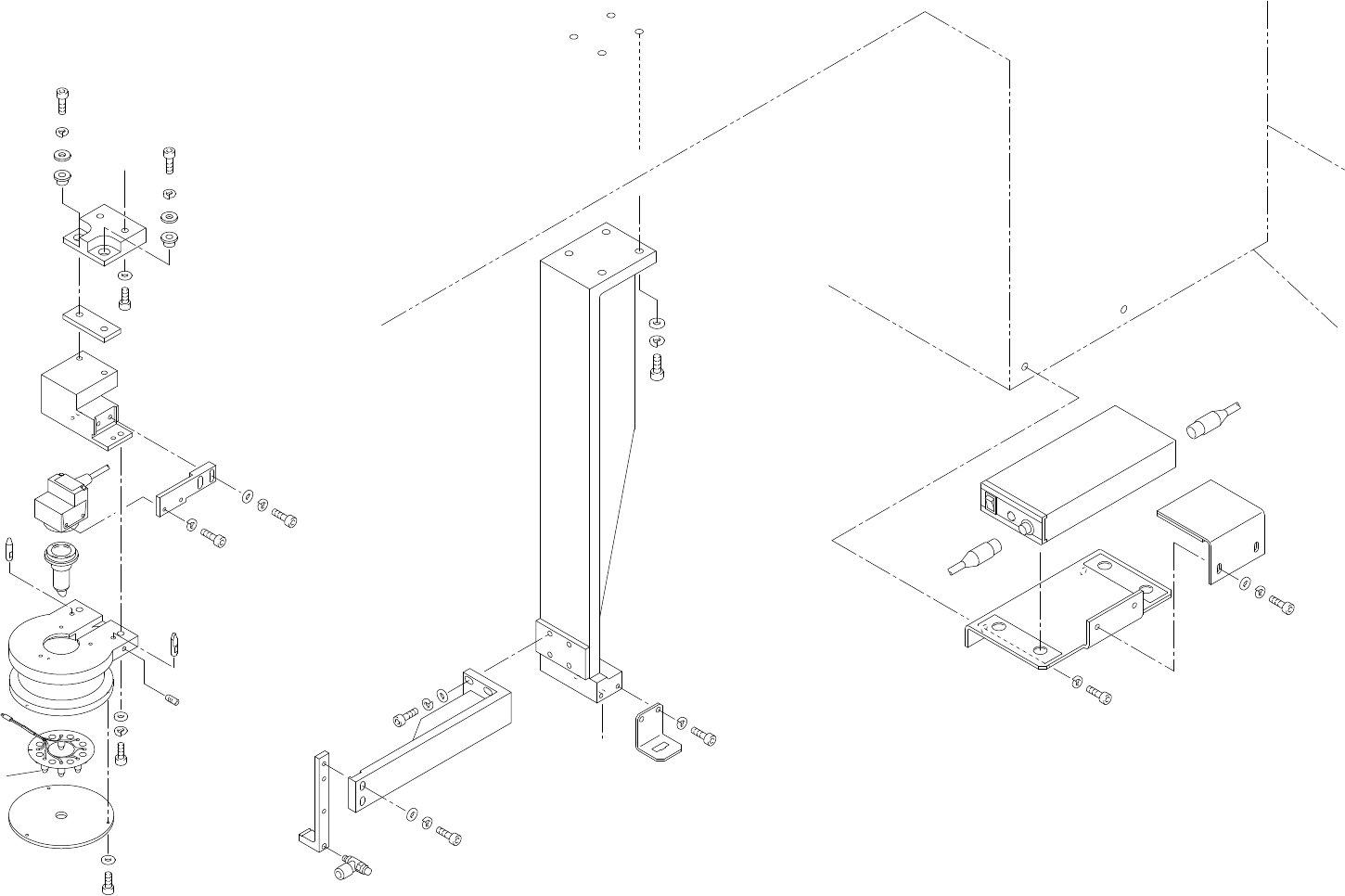

10.オプチカルコレクション(YGP)
10.Optical correction(YGP)
10 - 1
10.オプチカルコレクション(YGP)
10.Optical correction(YGP)
