12.第１ステーション(パーツ吸着)(YPL) 12.Station 1(Parts pick up)(YPL) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 82 GPL0611 1 PLATE, SW ﾌﾟﾚｰﾄ SW 83 S2170B 1 JOINT, ONE-TOUCH ｼﾞｮｲﾝﾄ ﾜﾝﾀｯﾁ …

100%1 / 175

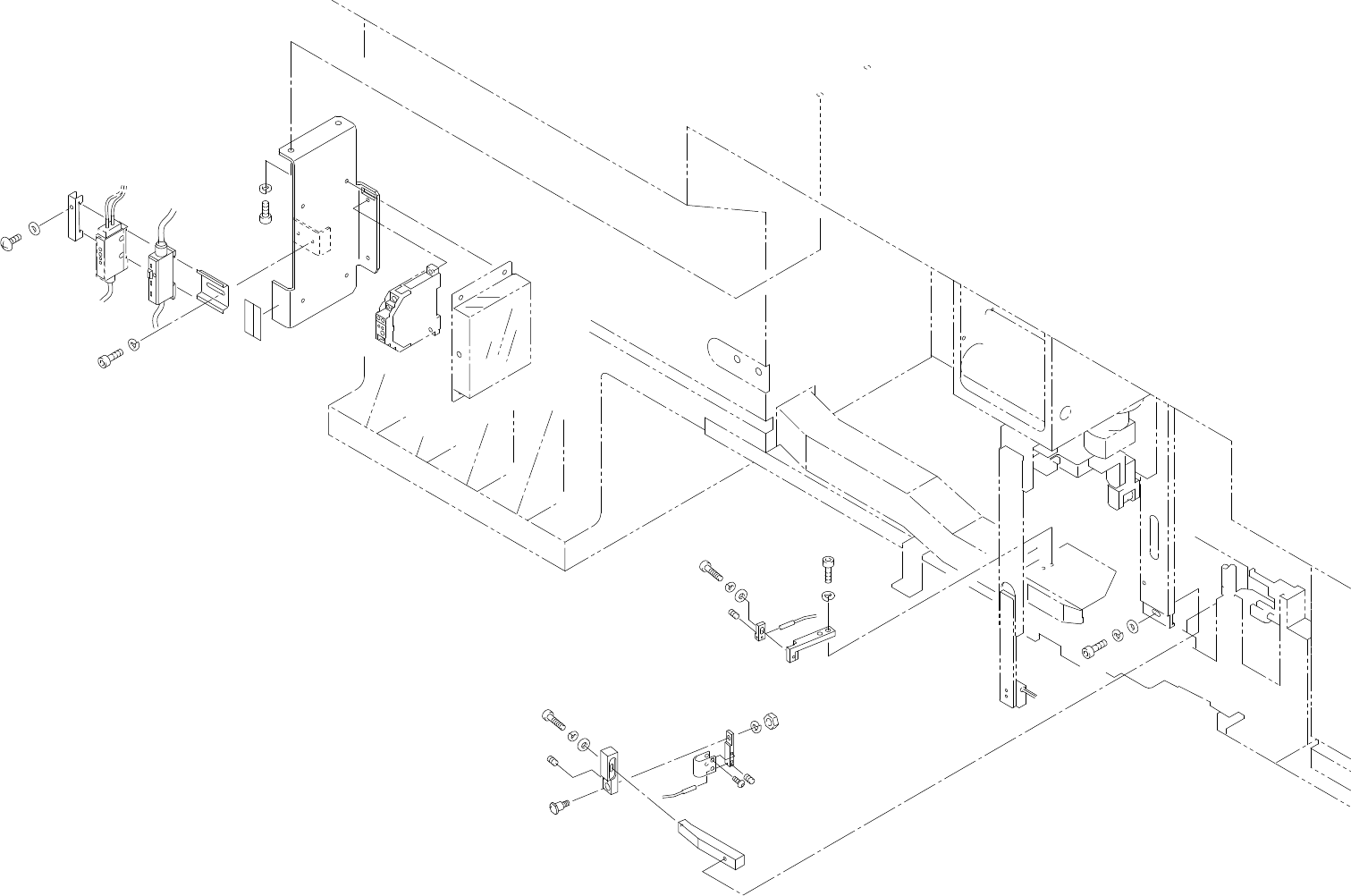

12.第１ステーション(パーツ吸着)(YPL)
12.Station 1(Parts pick up)(YPL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
40 K5173A SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X10L
41 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
42 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
43 H5324A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X20L
44 H5344A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X35L
45 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
46 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
47 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
48 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
49 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
50 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
51 N1085A NUT, HEX ﾅｯﾄ 六角 M6
52 N1092A NUT, HEX ﾅｯﾄ 六角 M10 P=1.5
53 N4047A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M6X10L
55 YGZ0040 1 PLATE ﾌﾟﾚｰﾄ
57 S3130A 1 SW, PHOTOELECTRIC SW 光電 PS-47
58 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
59 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
60 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
61 H5302A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X20L
62 K5178T SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M3X12L
63 K5316A 1 CONTROLLER ｺﾝﾄﾛｰﾗ PS-25DC Type
64 WGZ0160 1 COVER ｶﾊﾞｰ
65 K5209A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M4X8L
66 . SCREW, C/R PAN 小ﾈｼﾞ 十穴鍋 M4X8L
67 S2153H 2 JOINT ｼﾞｮｲﾝﾄ TSH4-M5M(NYﾒｯｷ)
69 YPL0040 1 NUT ﾅｯﾄ
70 YPL0100 1 BLOCK 駒
71 N4027A SCREW, HEX SOCKET SET ﾈｼﾞ 六角穴止め M4X5L
74 WPL0330 2 COLLAR ｶﾗｰ
75 H4444A 2 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ LF-940ZZ
76 WPL0130 2 COLLAR ｶﾗｰ
77 S1058A 2 SILENCER ｻｲﾚﾝｻ AN120-M5
78 WGZ0180 1 SEAL ｼｰﾙ
79 WGZ0210 1 SEAL (English) ｼｰﾙ (英文)
80 WGZ0240 1 SEAL (French) ｼｰﾙ (仏文)
81 WGZ0040 1 BKT BKT
CP-65 PARTS LIST ver09
12 - 3
12.第1ステーション(パーツ吸着)(YPL)
12.Station 1(Parts pick up)(YPL)
12.第１ステーション(パーツ吸着)(YPL)
12.Station 1(Parts pick up)(YPL)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
82 GPL0611 1 PLATE, SW ﾌﾟﾚｰﾄ SW
83 S2170B 1 JOINT, ONE-TOUCH ｼﾞｮｲﾝﾄ ﾜﾝﾀｯﾁ TL6-M5(NYﾒｯｷ)
84 YPL0230 1 BKT BKT
85 WPL0440 1 PIN ﾋﾟﾝ
86 W1046A WASHER, FLAT ﾜｯｼｬ 平 4W-8
87 WWW0202 1 PLATE ﾌﾟﾚｰﾄ
88 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L ･
CP-65 PARTS LIST ver09
12 - 4
12.第1ステーション(パーツ吸着)(YPL)
12.Station 1(Parts pick up)(YPL)
CP-65 PARTS LIST ver09
13.第2ステーション(パーツチェック)(YGZ)
13.Station 2(Parts check)(YGZ)
13 - 1
13.第2ステーション(パーツチェック)(YGZ)
13.Station 2(Parts check)(YGZ)
x5
28
29
30
15
20
23
5
6
27
17
21
4
14
20
23
25
21
8
7
16
21
9
11,12,13
19
22
10
32
4
27
31
22
33
35
34
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
