CP-65 PARTS LIST ver09

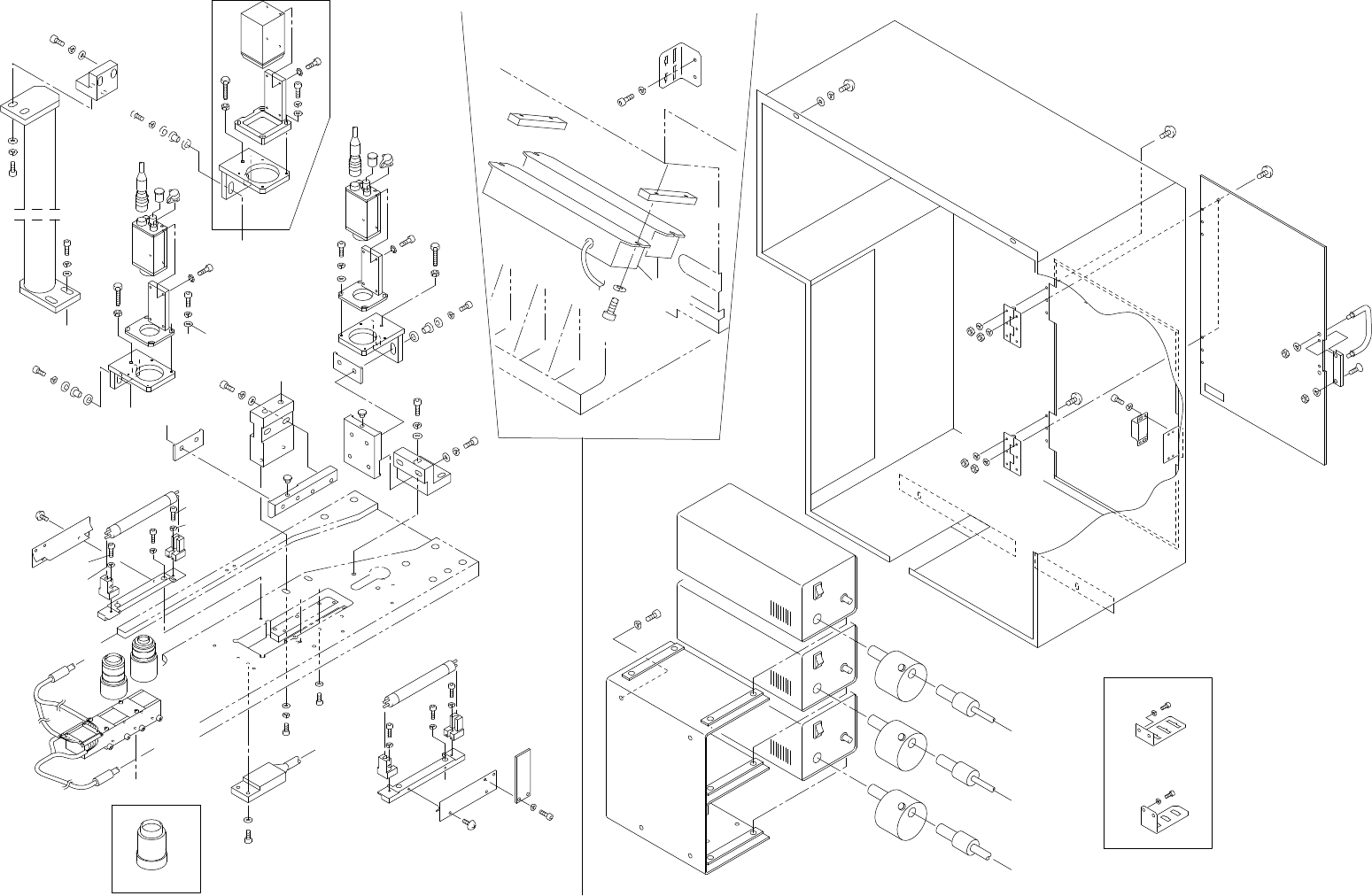

15.第6ステーション(画像処理)(YGC)
15.Station 6(Vision processing)(YGC)
15 - 1
15.第6ステーション(画像処理)(YGC)
15.Station 6(Vision processing)(YGC)
x7.2
D
A
C
E
E
B
A
B
C
G
H
H H
G
D
71
72
73
69
73
72
70
68
1
4
2
3
1
4
Option
2
3
59
39
59
39
66
65
59
39
40
50
54
85
86
87
88
89
90
5
71
72
73
66
65
65
5
7
77
11
12
13
53
49
40
50
54
50
54
49
53
57
6
16
15
49
53
57
21
57
53
49
15
14
8
10
49
53
13
12
11
19
20
62
41
50
17
43
51
41
50
Option
17
18
25
22
23
24
26
27
58
42
57
53
48
58
44
19
41
50
17
43
51
41
50
17
18
20
62
79
51
78
74
74
67
50
41
56
52
63
31
61
61
32
34
65
52
64
50
33
60
35
39
50
61
64
50
36
64
50
64
50
64
50
36
53
46
76
28
28
75
25
80
81
26
81
27
82
51
44
83
51
44
84
51
44
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
15.第６ステーション(画像処理)(YGC)
15.Station 6(Vision processing)(YGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 K4012H 2 FLEXIBLE TRACK ｹｰﾌﾞﾙﾍﾞｱ DTXC-12P05
2 K2008A 2 CAP ｷｬｯﾌﾟ BNC-BR1
3 K2001T 2 CAP ｷｬｯﾌﾟ HR10-7R-C
4 K1129T 2 CAMERA, CCD ｶﾒﾗ CCD XC-75
5 WGC0260 2 HOLDER ﾎﾙﾀﾞ
6 YGC0072 1 BKT BKT
7 YGC0034 1 PLATE ﾌﾟﾚｰﾄ
8 YGC0160 1 BKT BKT
10 YGC0060 1 SPACER ｽﾍﾟｰｻ
11 GPG0540 4 WASHER ﾜｯｼｬ
12 GPG0530 4 COLLAR ｶﾗｰ
13 GPG0550 4 WASHER ﾜｯｼｬ
14 YGC0050 1 BKT BKT
15 WGC0220 2 STOPPER ｽﾄｯﾊﾟ
16 YGC0020 1 BKT BKT
17 S5022A 4 SOCKET ｿｹｯﾄ FS-285W
18 YGC0110 2 PLATE ﾌﾟﾚｰﾄ
19 R1016A 2 LAMP ﾗﾝﾌﾟ FL4BLB
20 YGC0120 2 MIRROR ﾐﾗｰ
21 YGC0140 1 BKT BKT
22 R4023D 1 LENS ﾚﾝｽﾞ FML-37040
23 R4023F 1 LENS ﾚﾝｽﾞ FML-26013
24 H5449F 1 BOX, PRISM BOX ﾌﾟﾘｽﾞﾑ MFPB3-1000
25 H5057T 1 HOLDER, LIGHT ﾎﾙﾀﾞ ﾗｲﾄ FKPW25-2100FB
26 H5057Z 1 HOLDER, LIGHT ﾎﾙﾀﾞ ﾗｲﾄ FKPW25-2100LR
27 R10197 1 LAMP ﾗﾝﾌﾟ MFP40-2000-2
28 H1004X 2 LIGHT EMITTING BODY 発光体 MHF-50L-214D
31 YGC1090 1 COVER ｶﾊﾞｰ
32 AYGC8010 1 COVER ｶﾊﾞｰ
33 WGC0140 1 PLATE ﾌﾟﾚｰﾄ
34 T5012T 1 HANDLE 取手 THA-240
35 M1010T 1 MAGNET CATCH ﾏｸﾞﾈｯﾄｷｬｯﾁ TL-77
36 T2127H 2 HINGE 蝶番 TH78SUS No.5
39 H5275A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X8L
40 H5277A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X12L
41 H5278A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X15L
42 H5289A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X12L
CP-65 PARTS LIST ver09
15 - 2
15.第6ステーション(画像処理)(YGC)
15.Station 6(Vision processing)(YGC)
15.第６ステーション(画像処理)(YGC)
15.Station 6(Vision processing)(YGC)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
43 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
44 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
46 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
48 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
49 H5327A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X30L
50 W1021A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 3M/M
51 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
52 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
53 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
54 W1042A WASHER, FLAT ﾜｯｼｬ 平 4W-3
56 W1044A WASHER, FLAT ﾜｯｼｬ 平 4W-5
57 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
58 W1011A WASHER, CONICAL ﾜｯｼｬ 皿 M-4-L
59 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
60 . SCREW, COUNTERSUNK 小ﾈｼﾞ 皿 M3X8L
61 K5204A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X8L
62 K5203A SCREW, TRUSS 小ﾈｼﾞ ﾄﾗｽ M3X6L
63 K5172A SCREW, C/R TRUSS 小ﾈｼﾞ 十穴ﾄﾗｽ M5X15L
64 N1076A NUT, HEX ﾅｯﾄ 六角 M3
65 N1082A NUT, HEX ﾅｯﾄ 六角 M5
66 WGC0090 2 BOLT, STOPPER ﾎﾞﾙﾄ ｽﾄｯﾊﾟ QTY…1 For 0603(Option)
67 WGC1022 2 GENERATOR 発生器
68 YGC0170 1 BKT, SUPPORT BKT 支え
69 YGC0180 1 BKT BKT
70 H5342A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X25L
71 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
72 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
73 W1046A WASHER, FLAT ﾜｯｼｬ ﾋﾗ 4W-8
74 MPA6130 2 SPACER ｽﾍﾟｰｻ
75 S2002A 1 SHUTTER ｼｬｯﾀ MSH10NC-24V
76 H1003T 1 LIGHT EMITTING BODY 発光体 MHF-D100LR
77 WGC0031 1 SPACER ｽﾍﾟｰｻ
78 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
79 YGC0130 1 COVER ｶﾊﾞｰ
80 WGC0112 1 STAND ｽﾀﾝﾄﾞ
81 S2001X 2 SHUTTER ｼｬｯﾀ FSH-08NCD
82 WWZ0192 1 PLATE ﾌﾟﾚｰﾄ
