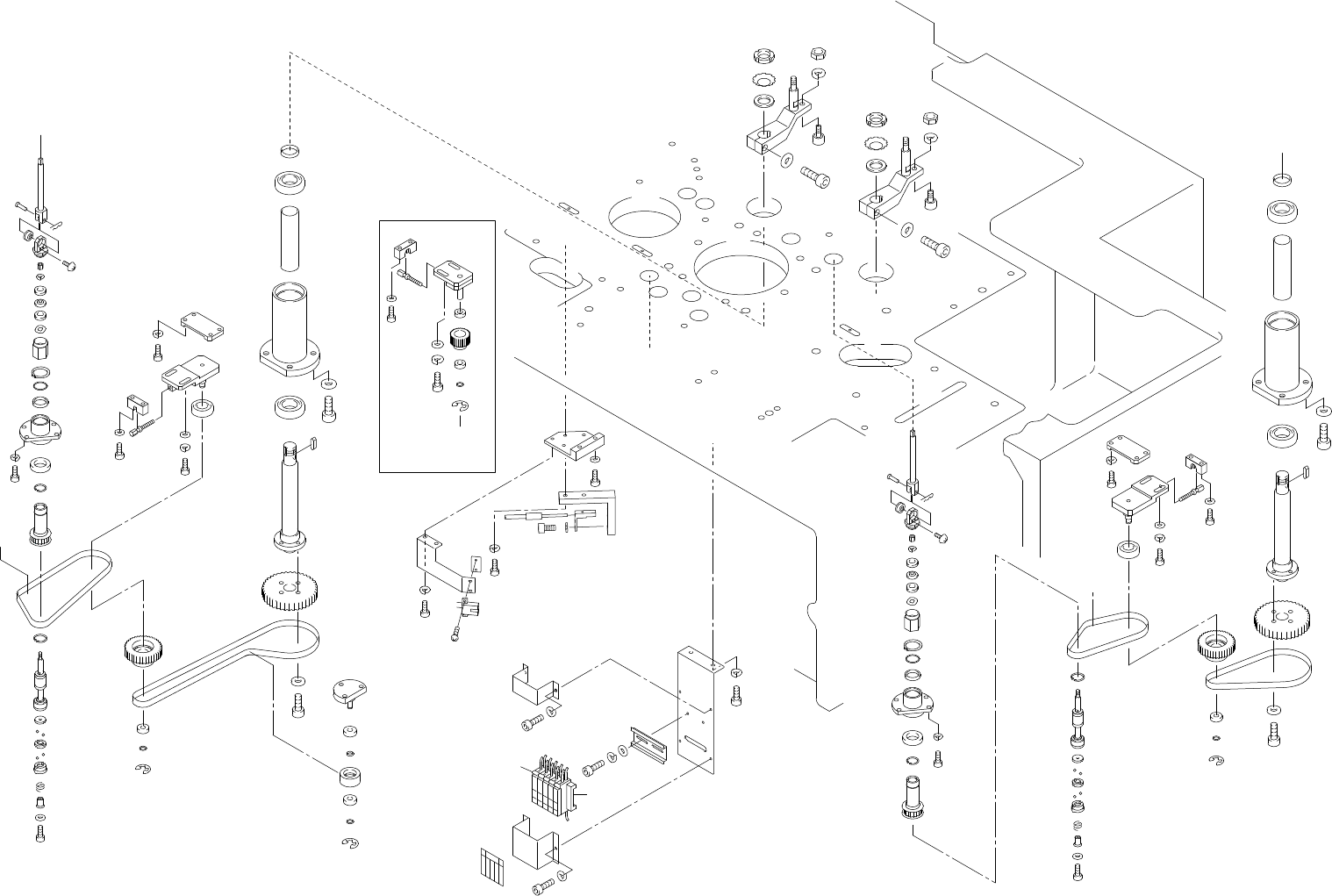

17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ) 17.Station 3(Pre theta),(Station 13(Reverse pre thera)(YPQ) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 No. Drg.No. & Code No. QTY Description Rating Remarks 1 WPQ0212 2 HOLDER, SHAFT …
CP-65 PARTS LIST ver09
17.第3ステーション(装着角度プリθ)、第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(YPQ)
17 - 1
17.第3ステーション(装着角度プリθ)、第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(YPQ)
x8
57
68
107,108,109
50
101
51
57
68
102
52
67
68
58
53
68
59
97
96
100
99
95
94
93
69
90
98
91
92
91
96
97
100
99
90
98
91
92
91
69
93
95
94
B
A
A
A
B
C
C
35
31
32
30
77
65
31
37
34
85
69
60
82
83
80
60
84
29
64
71
70
46
28
33
46
72
62
19
18
22
8
7
6
4
5
4
3
2
1
66
56
14
13
10
12
69
60
11
8
9
72
64
39
73
75
54
55
38
36
64
72
39
73
75
41
38
55
54
68
58
105
104
103
106
87
80
89
88
89
69
45
75
68
44
82
83
81
25
70
71
64
24
25
18
22
80
60
22
18
19
21
20
19
8662
72
33
22
18
19
47
28
56
66
1
2
3
4
5
4
6
7
8
46
9
8
11
60
69
12
10
13
14
34
37
31
77
65
30
60
80
83
29
84
85
69
60
32
31
35
70
71
64
82
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),(Station 13(Reverse pre thera)(YPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
1 WPQ0212 2 HOLDER, SHAFT 受け ｼｬﾌﾄ
2 WPQ0250 2 SPRING ｽﾌﾟﾘﾝｸﾞ
3 WPQ0730 2 HOLDER ﾎﾙﾀﾞ
4 H5065A 8 BALL, STEEL ﾎﾞｰﾙ ｽﾁｰﾙ 3M/M
5 WPQ0230 2 RING ﾘﾝｸﾞ
6 WPQ0240 2 RING ﾘﾝｸﾞ
7 WPQ5074 2 SHAFT, SPLINE ｼｬﾌﾄ ｽﾌﾟﾗｲﾝ
8 S1002A 4 CIR-CLIP ｻｰｸﾘｯﾌﾟ RTW15
9 WPQ5101 2 PULLEY ﾌﾟｰﾘ
10 H4104A 2 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ A-2520
11 . 2 BEARING ﾍﾞｱﾘﾝｸﾞ 6804ZZ
12 WPQ0720 2 HOUSING ﾊｳｼﾞﾝｸﾞ
13 WPQ0382 2 COLLAR ｶﾗｰ
14 S1038A 2 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW20
18 WPQ0140 5 COLLAR ｶﾗｰ
19 H4131A 4 BEARING ﾍﾞｱﾘﾝｸﾞ 698ZZ
20 WPQ0130 1 COLLAR ｶﾗｰ
21 WPQ0121 1 ROLLER ﾛｰﾗ
22 S1029A 5 CIR-CLIP ｻｰｸﾘｯﾌﾟ STW8
24 WPQ5052 2 PULLEY ﾌﾟｰﾘ
25 H4439A 4 BEARING, MINIATURE ﾍﾞｱﾘﾝｸﾞ ﾐﾆﾁｭｱ L-1680ZZ
28 WPQ5042 2 PULLEY ﾌﾟｰﾘ
29 H4181A 2 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ 6003ZZ
30 WPQ0393 2 HOUSING ﾊｳｼﾞﾝｸﾞ
31 H4069A 4 BEARING, BALL ﾍﾞｱﾘﾝｸﾞ ﾎﾞｰﾙ 6005ZZ
32 WPQ0030 2 COLLAR ｶﾗｰ
33 WPQ5064 2 PULLEY ﾌﾟｰﾘ
34 WPQ0021 2 SHAFT ｼｬﾌﾄ
35 WPQ0041 2 COLLAR ｶﾗｰ
36 AWPQ9011 1 LEVER ﾚﾊﾞｰ
37 WPQ0060 2 KEY ｷｰ
38 WPQ0050 2 COLLAR ｶﾗｰ
39 K1106T 2 CAM FOLLOWER ｶﾑﾌｫﾛｱ CFN8R-A
41 AYPQ9010 1 LEVER ﾚﾊﾞｰ
44 WPQ0560 1 BKT, SENSOR BKT ｾﾝｻ
45 S4054W 1 SENSOR, FIBER ｾﾝｻ ﾌｧｲﾊﾞ HPF-S052-A(1m)
46 H4520L 3 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 400-5GT-9
CP-65 PARTS LIST ver09
17 - 2
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(YPQ)
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),(Station 13(Reverse pre thera)(YPQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
No. Drg.No. & Code No. QTY Description Rating Remarks
47 H4521Z 1 BELT, TIMING ﾍﾞﾙﾄ ﾀｲﾐﾝｸﾞ 900-5GT-9
50 WPQ0411 1 BKT BKT
51 A1042T 5 AMPLIFIER ｱﾝﾌﾟ HPX-T1
52 WPQ0431 1 RAIL ﾚｰﾙ
53 WPQ0401 1 BKT BKT
54 N1045A 2 NUT, A ﾅｯﾄ A AN04
55 W1066A 2 WASHER, A ﾜｯｼｬ A AW04
56 H5263A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M3X18L
57 H5287A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X8L
58 H5288A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X10L
59 H5290A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M4X15L
60 H5300A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X15L
62 H5322A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X15L
64 H5326A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M6X25L
65 H5343A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X30L
66 W1010A WASHER, CONICAL ﾜｯｼｬ 皿 M-3-L
67 W1043A WASHER, FLAT ﾜｯｼｬ 平 4W-4
68 W1022A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M
69 W1023A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M
70 W1045A WASHER, FLAT ﾜｯｼｬ 平 4W-6
71 W1024A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M
72 W1013A WASHER, CONICAL ﾜｯｼｬ 皿 M-6-H
73 W1025A WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M
75 N1089A NUT, HEX ﾅｯﾄ 六角 M8
77 W1014A WASHER, CONICAL ﾜｯｼｬ 皿 M-8-H
80 W1012A WASHER, CONICAL ﾜｯｼｬ 皿 M-5-L
81 YPQ0090 2 BKT BKT
82 YPQ0110 4 BLOCK ﾌﾞﾛｯｸ
83 YPQ0120 4 BOLT, ADJUSTING ﾎﾞﾙﾄ ｾﾘ
84 YPQ0080 2 BKT BKT
85 YPQ0100 2 GUIDE ｶﾞｲﾄﾞ
86 YPQ0131 1 BKT BKT
87 YPQ0140 1 PLATE ﾌﾟﾚｰﾄ
88 YPQ0151 1 BKT BKT
89 H5301A BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M5X18L
90 WPQ0782 2 BOLT ﾎﾞﾙﾄ
91 H4118T 4 BEARING ﾍﾞｱﾘﾝｸﾞ SST-1810DSG
CP-65 PARTS LIST ver09
17 - 3
17.第3ステーション(装着角度プリθ),第13ステーション(P角度リバース)(YPQ)
17.Station 3(Pre theta),Station 13(Reverse pre theta)(YPQ)
