2. Job 编制器 PRG-NXTS-009S1 94 NXT 系列 编程手册 各子电路板不存在电路板高度差 的情况 电路板高度定位点的设定方法 不管是在子电路板内还是在子电路板外，请在合适的位置设定电路板高度定位点。 （与不 是多子电路板的电路板相同的设 定方法。 ） 在托架搬运的电路板中使用电路板高度检测功能 电路板高度检测功能的测定范围虽然 是 Z 0 + 5 m m 、 Z 0 - 3 m m ， 但是 ，电路板上面高度必须在…
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 93
注意 )
·主定位点和副定位点不能参照相同的基准定位点。
·主定位点和副定位点不能参照不同的子电路板号码的基准定位点。
注意事项
·电路板高度定位点的设定 1 个都没有设定时，即使将电路板高度传感器类型设定
为 None 以外，电路板高度检测的功能也无效。
·电路板高度定位点的总数超出 36 个定位点时，在数据检查中会出现异常。
·请不要在机上 PAM 测定的 Job 中将电路板高度检测功能设定为有效。
生产多子电路板的电路板
各子电路板存在电路板高度差的情况
电路板高度定位点的设定方法
1 块本地子电路板上请设定 3 点以上的测定点。
对于子电路板数较多的电路板，1 块子电路板上能够设定的测定点数存在限制。请参照下表
进行设定。
备注 )按照子电路板单位设定测定点时，测定点的总数请设定为 1000 点以下。
注意事项
对于没有围住的贴装点，使用最近的测定点进行补正。
另外，如意一块子电路板的 1 处发生电路板翘曲公差范围外异常时，整个电路板作为除外对
象。
子电路板数 最大能够设定数
50 子电路板以下 最大能够设定９点
51 ～ 250 子电路板 最大能够设定 4 点
251 ～ 500 子电路板 最大能够设定 2 点
501 子电路板以上 只能设定 1 点

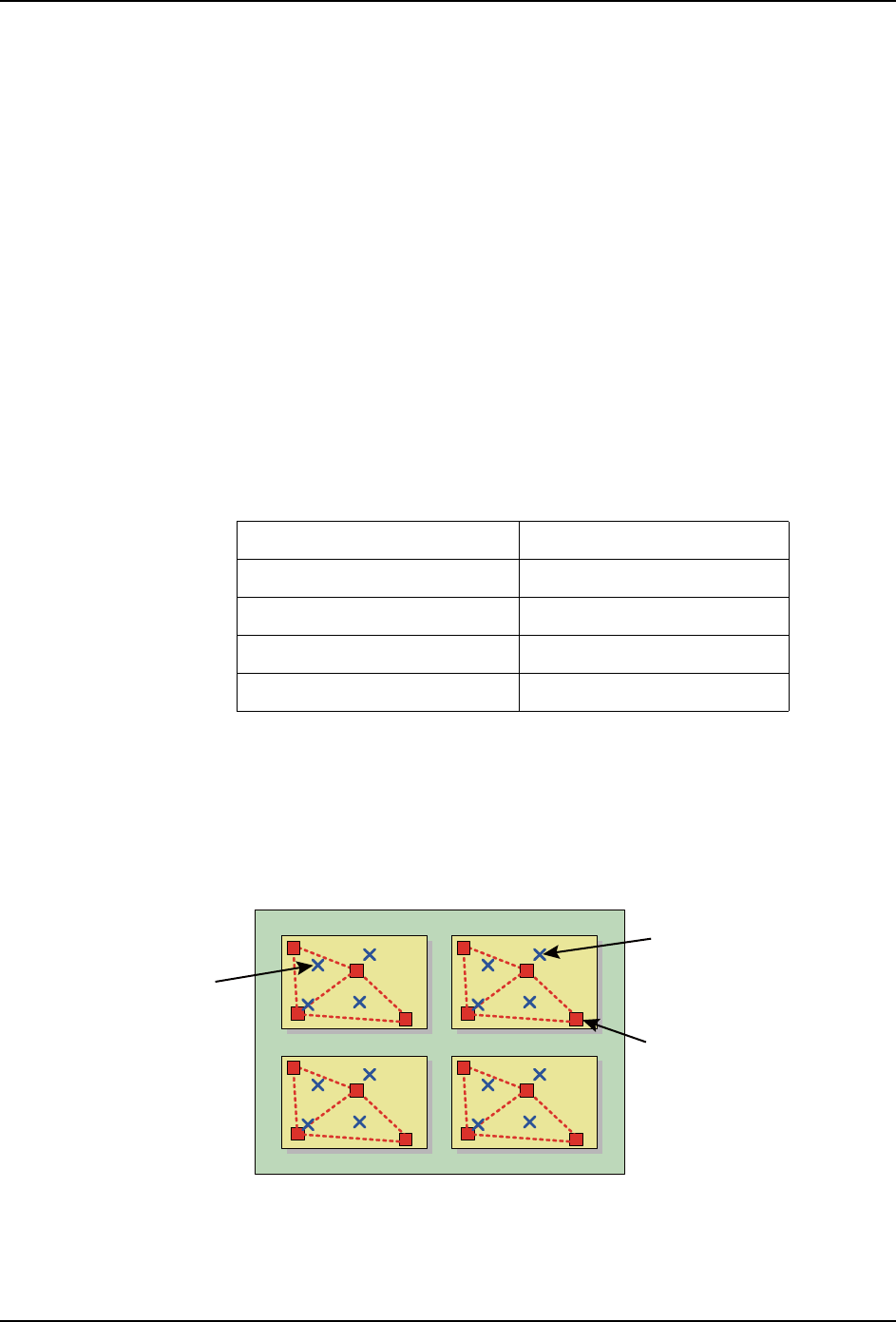

01NST-1xxxS
基准导轨侧
从属导轨侧
贴装点
测定点
使用最近的测定点进行补正
2. Job 编制器 PRG-NXTS-009S1
94 NXT 系列 编程手册
各子电路板不存在电路板高度差的情况
电路板高度定位点的设定方法
不管是在子电路板内还是在子电路板外，请在合适的位置设定电路板高度定位点。 （与不
是多子电路板的电路板相同的设定方法。）
在托架搬运的电路板中使用电路板高度检测功能
电路板高度检测功能的测定范围虽然是 Z0+5mm、Z0-3mm，但是，电路板上面高度必须在
Z0±2mm 以内。另外，电路板翘曲高度公差范围为 Z0±2mm。
规格限制
因为电路板翘曲公差范围是 Z0±2.0mm，所以，即使没有超出本公司规格范围的电路板翘曲
±2mm，也有可能发生电路板翘曲公差范围外异常。
另外，托架搬运时，对于电路板高度测定区域外的贴装点，不进行电路板高度检测功能的补
正而直接贴装。
另外，电路板翘曲公差范围外异常的向导内所显示的 Value 不是从电路板上面开始的数值，
而是从 Z0 开始的数值。

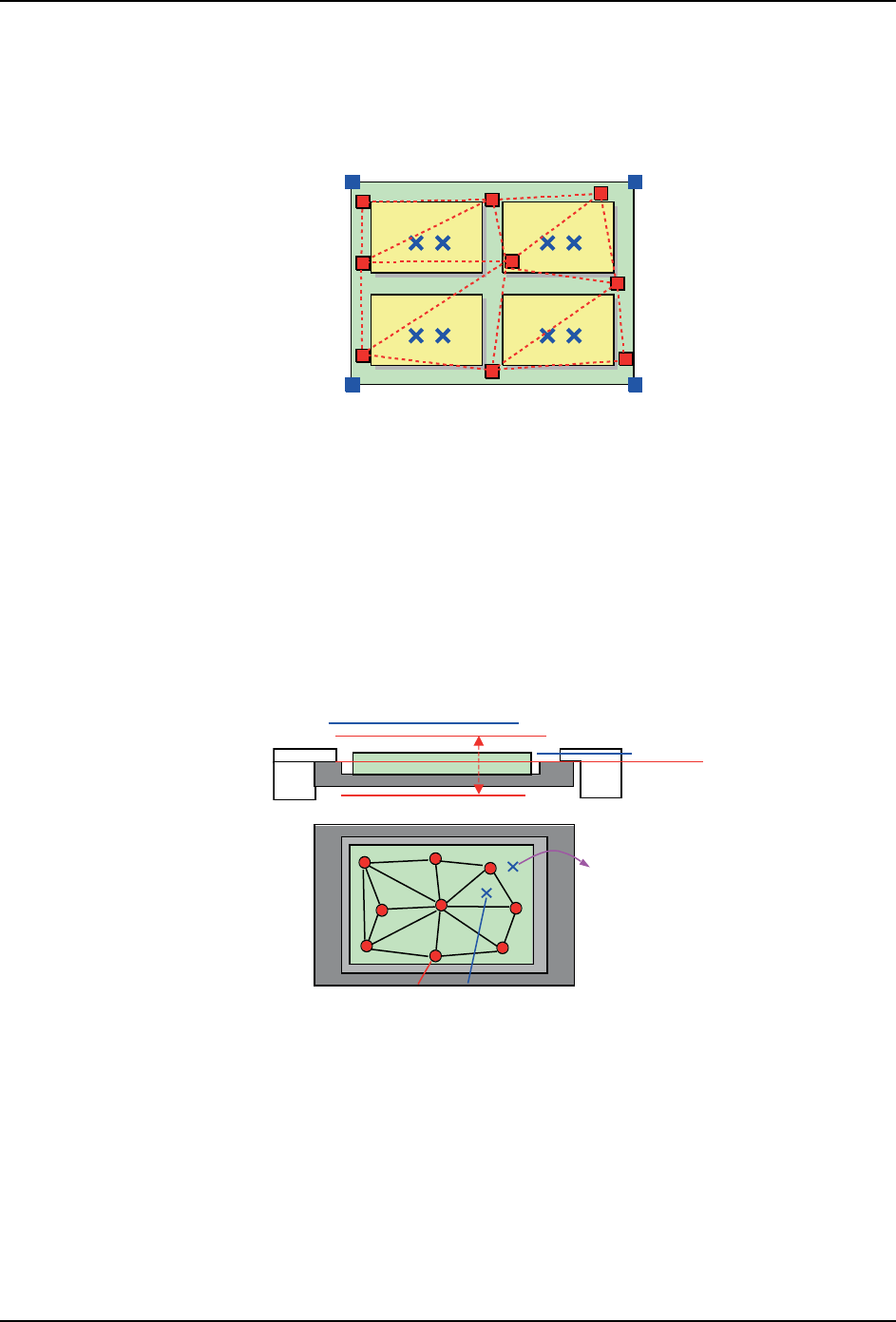

35*6
①③
②
④
䆒ᅮ՟
35*6
ϡ䖯㸠催ᑺ㸹ℷ
䌈㺙⚍
Z0+2 mm
⌟ᅮ⚍
不能测定的区域
⬉䏃ᵓ催ᑺ⌟ᅮ㣗ೈ
Z0
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 95
在双模组生产中使用电路板高度检测功能
双模组生产时，不使用另一侧模组所测定的电路板高度定位点结果，而是使用本模组所测定
的电路板高度定位点结果。 在电路板高度补正和电路板翘曲检查中，设定方法各不相同。
①电路板高度补正
电路板高度定位点的设定方法
请在各自的模组中设定 9 点电路板高度定位点 （推荐）。
②电路板翘曲检查
电路板高度传感器有无的设定方法
如果开头是双模组，将一方或双方的电路板高度传感器有无 [Panel Height Sensor] 设定为
PH2。
1. 双方的模组
2. 前方的模组
35*6
⬉䏃ᵓ催ᑺᅮԡ⚍
⬉䏃ᵓϾ㾦
䌈㺙⚍
㒘$ⱘ䌈㺙㣗ೈ 㒘%ⱘ䌈㺙㣗ೈ
ϡৃ⌟ᅮऎඳ
PP
35*6
M1 M2 M3
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
ঠ㒘
㖬᳆Ẕᶹ
㖬᳆Ẕᶹ
35*6
M1 M2 M3
⬉䏃ᵓ催ᑺ
Ӵᛳ఼
ঠ㒘
㖬᳆Ẕᶹ
