设定压下用料槽
压下用元件数据与通常的元件数据一样，需要在 Job 的供料器安装中进行设定。请手动设定
或者执行优化，然后配置供料器。
但是，请不要在机器的压下用元件数据的料槽上安装供料器。
注意 )
·对于没有空料槽的模组，不能使用元件压下功能。
·进行发生料尽时切换料盘箱进行生产的运用 " 先在料盘箱 A 生产，料尽时在料盘
箱 B 生产 " 时，需要在两个料盘箱内设定压下用元件数据。
·使用附加位置检查的料盘验证功能时，请不要将压下顺序和通常元件设定成相邻
的副料槽。
·使用动态次料站功能及自由配置功能时，即使在配置了压下用元件数据的料槽上
安装了元件，生产中也不能使用。
01PRG-0206E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 131
2.5.24 如何进行元件的 2D Code Check
对象工作头
·H01、H02(F)、G04(F) 工作头
对象 2D 码
·DataMatrix、QR 编码
注意 )分割影像获取功能不能与本功能一起使用。 QR 编码只对应 Model 2 Symbol 型号 1 ～
20，除此以外的 QR 编码不能够读取。
备注 )QR 编码是 （株）DEVSOMAVE 的注册商标。
Job 的创建方法

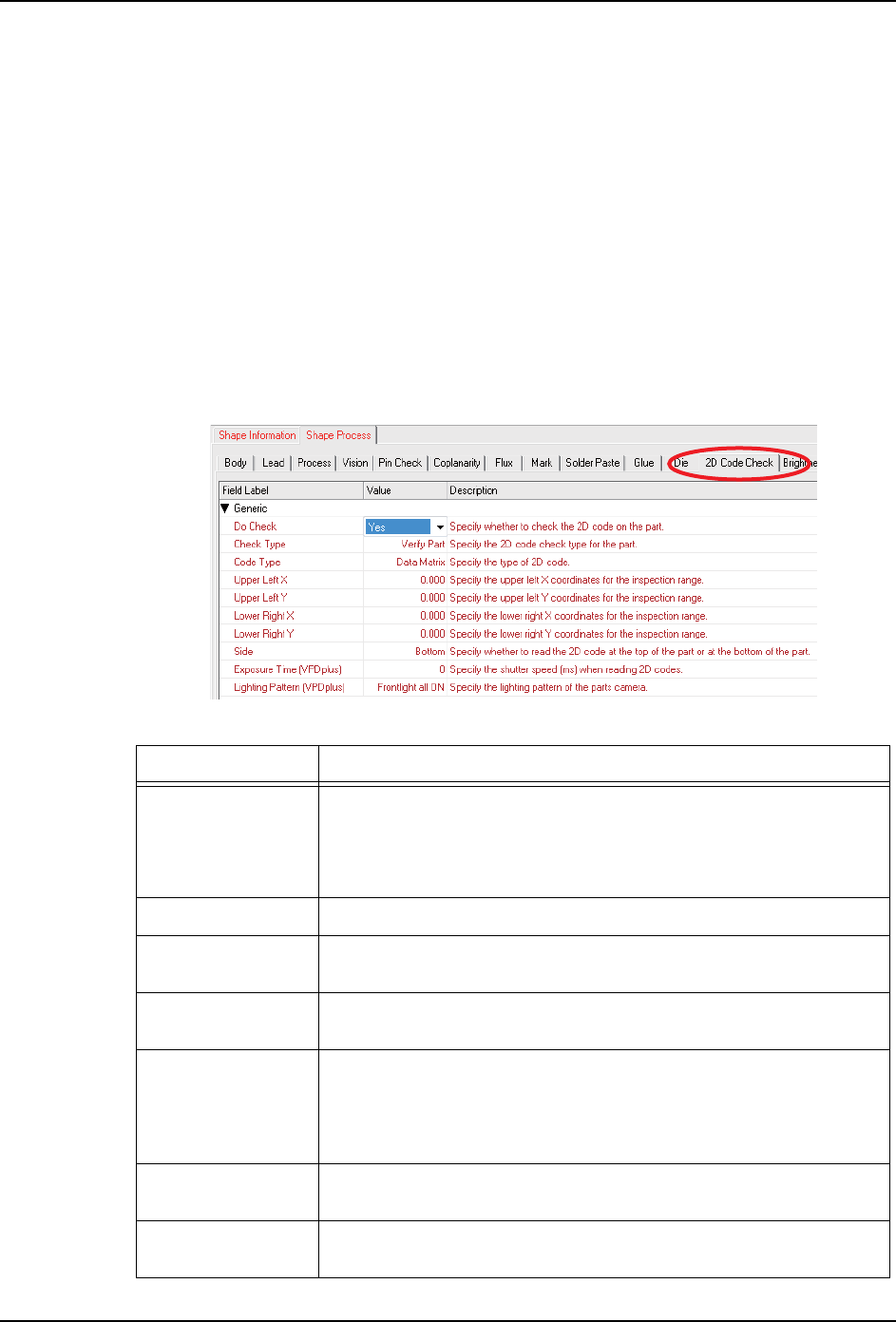

Fuji Flexa 的 [Shape Data] - [Shape Process] - [2D Code Check] 的 "Do Check" 设定
为 "Yes"，就显示进行元件的 2D Code Check 所需的设定项目。请设定各项目。
项目名 说明
Check Type 设定元件 2 维码的确认内容。请设定 [Verify Part]。
Verify Part：确认元件
Manage Part ID：确认元件 ID
Code Type 从 Data Matrix、QR Code 选择元件 2 维码的形状。
Upper Left X
Upeer Left Y
设定元件 2 维码的读取范围的左上方坐标。坐标输入值为从元件
中心开始的距离。
Lower Right X
Lower Right Y
设定元件 2 维码的读取范围的右下方坐标。坐标输入值为从元件
中心开始的距离。
Side 设定读取元件上面或元件下面的 2 维码。请设定 [Bottom]。
Top：部品上面
Bottom：部品下面
Exposure
Time(VPDplus)
设定读取元件 2 维码时的曝光时间。设定为设定为 0 时，按通常
的曝光时间处理。请在 VPDplus 输入。
Lighting
Pattern(VPDplus)
选择读取元件 2 维码时元件相机的采光模式。请在 VPDplus 输入。
01PRG-0136Ea
2. Job 编制器 PRG-NXTS-009S1
132 NXT 系列 编程手册
下图表示 2D 码的读取范围的坐标的说明。
备注 )2D 码的读取范围的左上角和右上角是从元件正面看到的位置。
请在 Part Data / Property 的 Bottom 2D Code 中设定被刻在元件 2D 码的文字列信息。
