PRG-NXTS-009S1 2. Job 编制器 NXT 系列 编程手册 147 4. 使用 H24S 工作头时请进行以下的设定。 a. 单 击 [Machine Con figuration] 对话框 下部的 [ Modules] 标签页。 b. 对所有以生产优先模式使用 H24S 工作头的模组进行 以下的设定。 *1: NXT-3c 不对应 TypeS。请设定为 Standard。 - [Head Type]： H24 - [Op…
2. Job 编制器 PRG-NXTS-009S1
146 NXT 系列 编程手册
2.5.29 使用生产优先模式时
使用生产优先模式后可以提高产能 （生产効率）。
以下说明使用生产优先模式时所需要的器材以及设定。
必要器材
对象机器
·NXT-3/NXT-3c
单元
·H02F、H08M、H24(G, S) 工作头
·W04f、W08f 供料器
注意事項
·生产优先模式的贴装精度与标准模式的不同。贴装精度不安定时，请解除设定、
停止使用生产优先模式。
设定方法
使用生产优先模式时需要进行以下的设定。
在 Fuji Flexa 上进行设定
1. 单击 [Machine Configuration] 对话框下部的 [General] 标签页。
2. 在 [Machine Setup]-[High Productivity Mode] 上选择 ”Selected Head” 或者 ”H24
head only”。
3. 在步骤 2. 中设定了 ”Selected Head” 时请进行以下的设定。

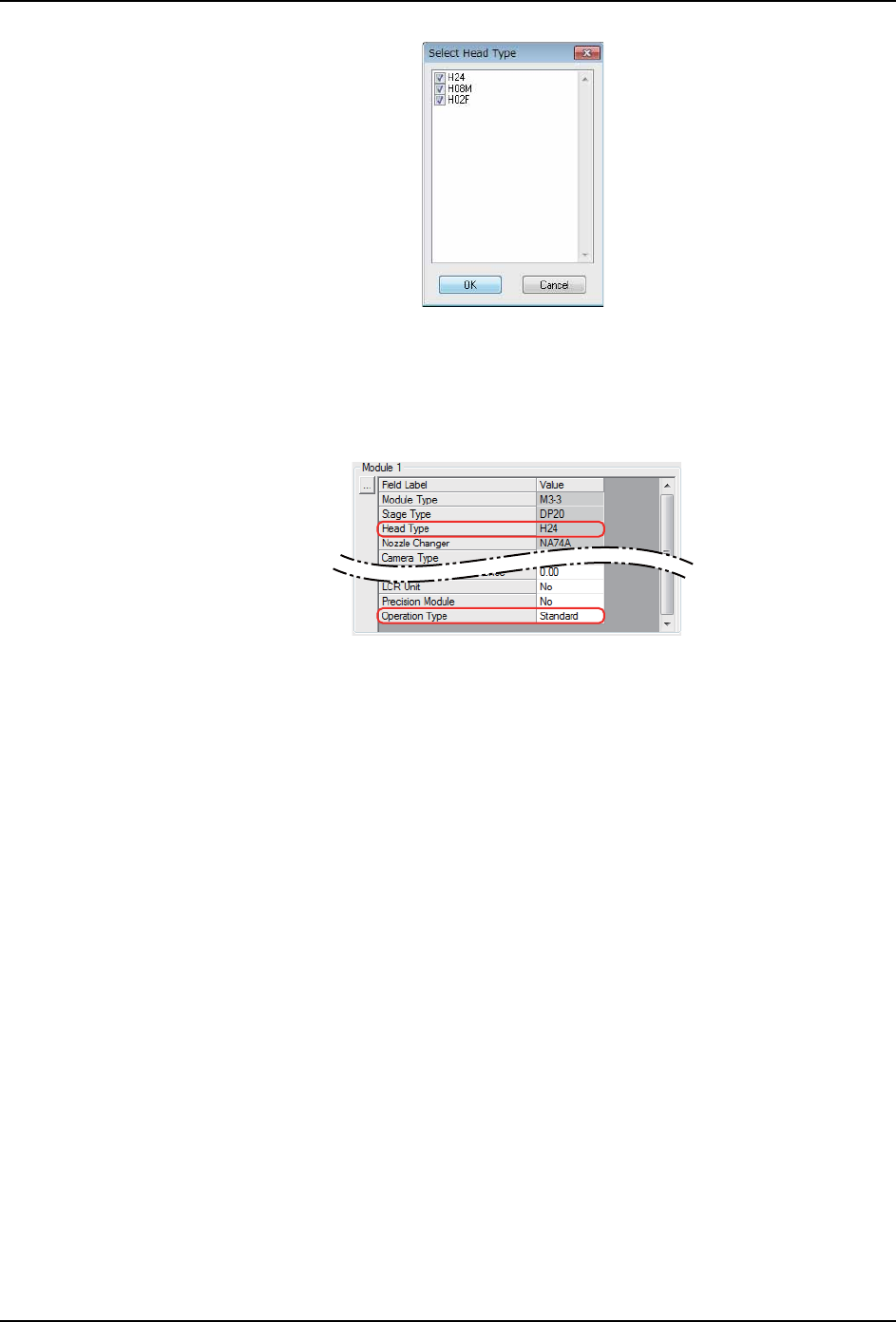

a. 单击 [Machine Setup]-[Target Heads High Productivity Mode] 的 [Click Here!]。
b. 在显示对话框内选择使用的工作头后，单击 [OK]。
01PRG-0391-E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 147
4. 使用 H24S 工作头时请进行以下的设定。
a. 单击 [Machine Configuration] 对话框下部的 [Modules] 标签页。
b. 对所有以生产优先模式使用 H24S 工作头的模组进行以下的设定。
*1: NXT-3c 不对应 TypeS。请设定为 Standard。
- [Head Type]： H24
- [Operation Type]： TypeS *1
01PRG-0392-E
01PRG-0393-E
2. Job 编制器 PRG-NXTS-009S1
148 NXT 系列 编程手册
2.6 生产线平衡
所谓的 Line Balance 是为了各机器的负荷（工作量）均等，把贴装元件分配到机器的功能。
2.6.1 Job Builder Line Balance
请按照下面的步骤，使用 Job Builder 功能进行 Line Balance。
1. 从 [Tools] 菜单中选择 [Line Balance...]，显示 [Line Balancer Options] 对话框。
2. 在 [Feeder allocation] 组框中选择选项。
3. 单击 [Start] 按钮。 显示 [Line Balancer] 对话框，执行生产线平衡。
备注 )点击 [Stop] 按钮后会中止执行生产线平衡。
4. 生产线平衡成功后，单击 [Close] 关闭对话框。
Do not use current
feeder allocation
无视在 [Machine Configuration] 的 [Feeder Setup]
标签页中指定的供料器配置，需要根据各机器的负载
（工作量）向最适当的机器分配元件时选择此项。
Use current feeder
allocation
在优先 [Machine Configuration] 的 [Feeder Setup]
标签页中指定的供料器配置的前提下，需要将未决定
配置的其他元件分配到最适当的机器时选择此项。
05OTM-0001E
05OTM-0002E
