PRG-NXTS-009S1 2. Job 编制器 NXT 系列编程手册 9 2.2.5 从导入 MCSIMF 文件开始请按照以下的步骤，导入含有元件数据的已生成的 MCSIMF 文件来创建。 1 导入 MCSIMF 数据 2 读取 MCS 元件（无法从 MCSIMF 数据读取时） 3 读取生产线在 2.3 说明 4 输入机器配置和处理数据在 2.4 说明 5 编辑 Panel 数据 6 创建及编辑元件数据 7 生产线平…

2. Job 编制器 PRG-NXTS-009S1

8 NXT 系列编程手册

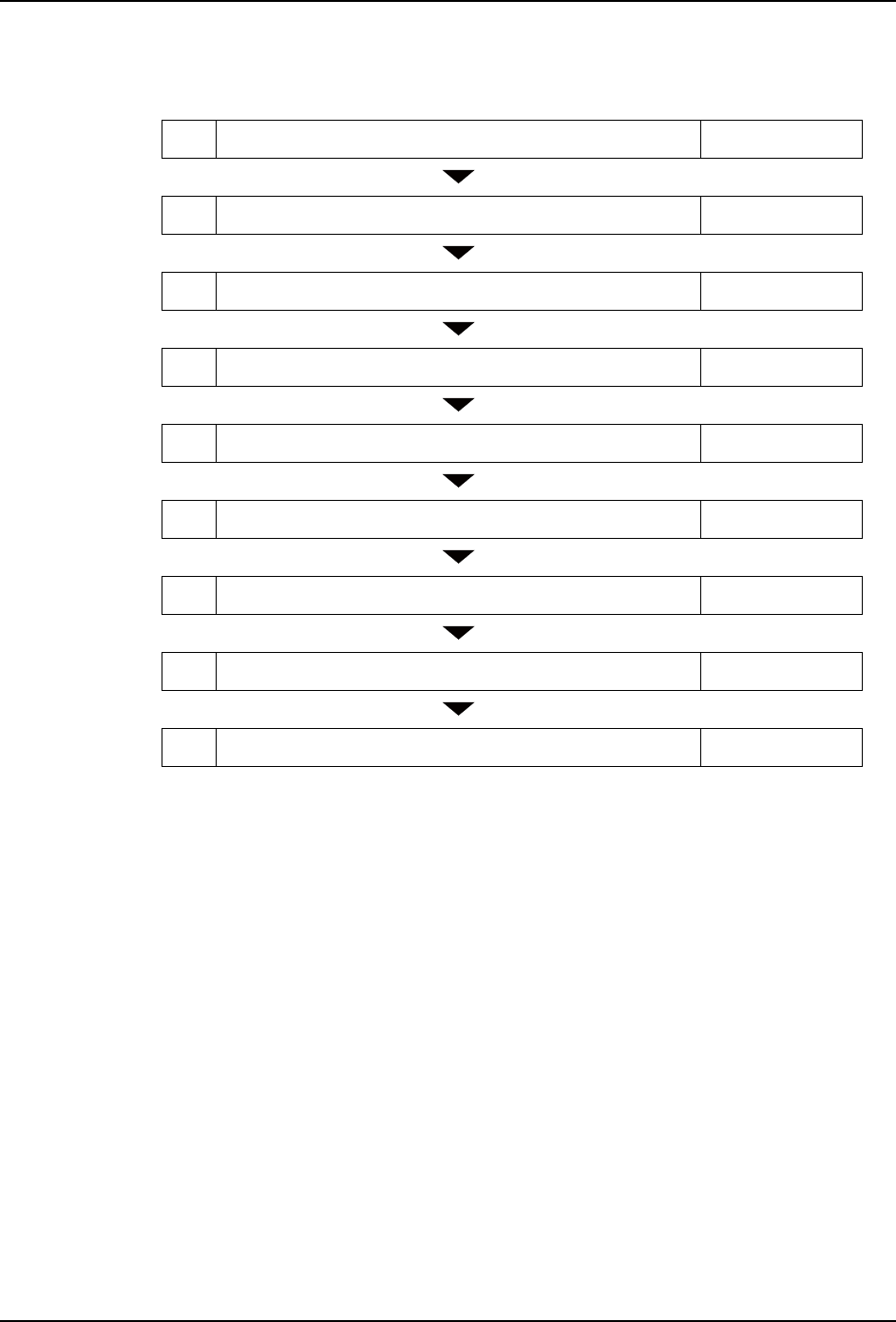

2.2.4 从导入 CCIMF 文件开始

请按照以下的步骤，导入含有元件数据的已生成的 CCIMF 文件来创建 Job。

1 导入 CCIMF 数据

2 读取生产线在 2.3 说明

3 输入机器配置和处理数据在 2.4 说明

4 编辑 Panel 数据

5 创建及编辑元件数据

6 生产线平衡在 2.6 说明

7 优化 Job 在 2.7 说明

8 输入自动支撑销数据（仅对应机）在 2.5.20 说明

9 生成 Report 在 2.8 说明

PRG-NXTS-009S1 2. Job 编制器

NXT 系列编程手册 9

2.2.5 从导入 MCSIMF 文件开始

请按照以下的步骤，导入含有元件数据的已生成的 MCSIMF 文件来创建。

1 导入 MCSIMF 数据

2 读取 MCS 元件（无法从 MCSIMF 数据读取时）

3 读取生产线在 2.3 说明

4 输入机器配置和处理数据在 2.4 说明

5 编辑 Panel 数据

6 创建及编辑元件数据

7 生产线平衡在 2.6 说明

8 优化 Job 在 2.7 说明

9 输入自动支撑销数据（仅对应机）在 2.5.20 说明

10 生成 Report 在 2.8 说明

2. Job 编制器 PRG-NXTS-009S1

10 NXT 系列编程手册

2.2.6 从导入各种 CAD 数据开始

请按照以下步骤导入各种 CAD 数据，创建 Job。

备注 )各种 CAD 数据的导入作业请参照 [Fuji Flexa 用户手册 ]。

1 新创建 Job

2导入CAD数据

3读取BOM数据

4 读取生产线在 2.3 说明

5 输入机器配置和处理数据在 2.4 说明

6 编辑 Panel 数据

7 创建定位点 Sequence

8 读取或创建定位点数据

9 分配定位点

10 创建及编辑元件数据

11 生产线平衡在 2.6 说明

12 优化 Job 在 2.7 说明

13 输入自动支撑销数据（仅对应机）在 2.5.20 说明

14 生成 Report 在 2.8 说明
