PRG-NXTS-009S1 3. 元件数据 NXT 系列 编程手册 249 Vision Type 230 (235) 格子排列黑色主体 BGA 处理 Vision Type 231 (236) 格子排列白色主体 BGA 处理 Vision Type 233 (238) 格子排列黑色主体 CSP 处理 Vision Type 234 (239) 格子排列白色主体 CSP 处理 在元件数据中输 入元件主体尺寸和 Element Info…
3. 元件数据 PRG-NXTS-009S1
248 NXT 系列 编程手册
Vision Type 181 线圈元件处理 （45 度方向上有 2 根引脚的元件）
该影像类型用于在X轴45度角方向上有两根引脚的线圈元件。
需要输入以下元件主体尺寸和 Element Information。
·必须把引脚要素定义为 “Side 0” 和 “Side 2”。
·对于每个要素，将引脚数量定义为 [1]。
Vision Type 210 (215) 多锡球元件处理
进行多锡球元件的影像处理时，使用现有算法时比较花费时间，可以通过新的影像处理算法
缩短影像处理时间。
多锡球元件处理时，外形影像处理和锡球识别影像处理可以分别设定不同的曝光时间和光
源类型。
请在外形数据的 [Shape Process] - [Vision] 上的 [Exposure Time for Bump(VPDplus)]
和 [Lighting Pattern for Bump(VPDplus)] 进行设定。
锡球识别影像处理的曝光时间和光源类型的编辑请通过 VPDplus 进行。详细方法请参照
"VPDplus 操作手册 "。
对象工作头 H01, H02(F)
对应相机 MP03, MP05, MP03CL,
MP05CL
推荐锡球直径 0.3mm 以下
对应锡球数 2 个 - 512 个
PRG-NXTS-009S1 3. 元件数据
NXT 系列 编程手册 249

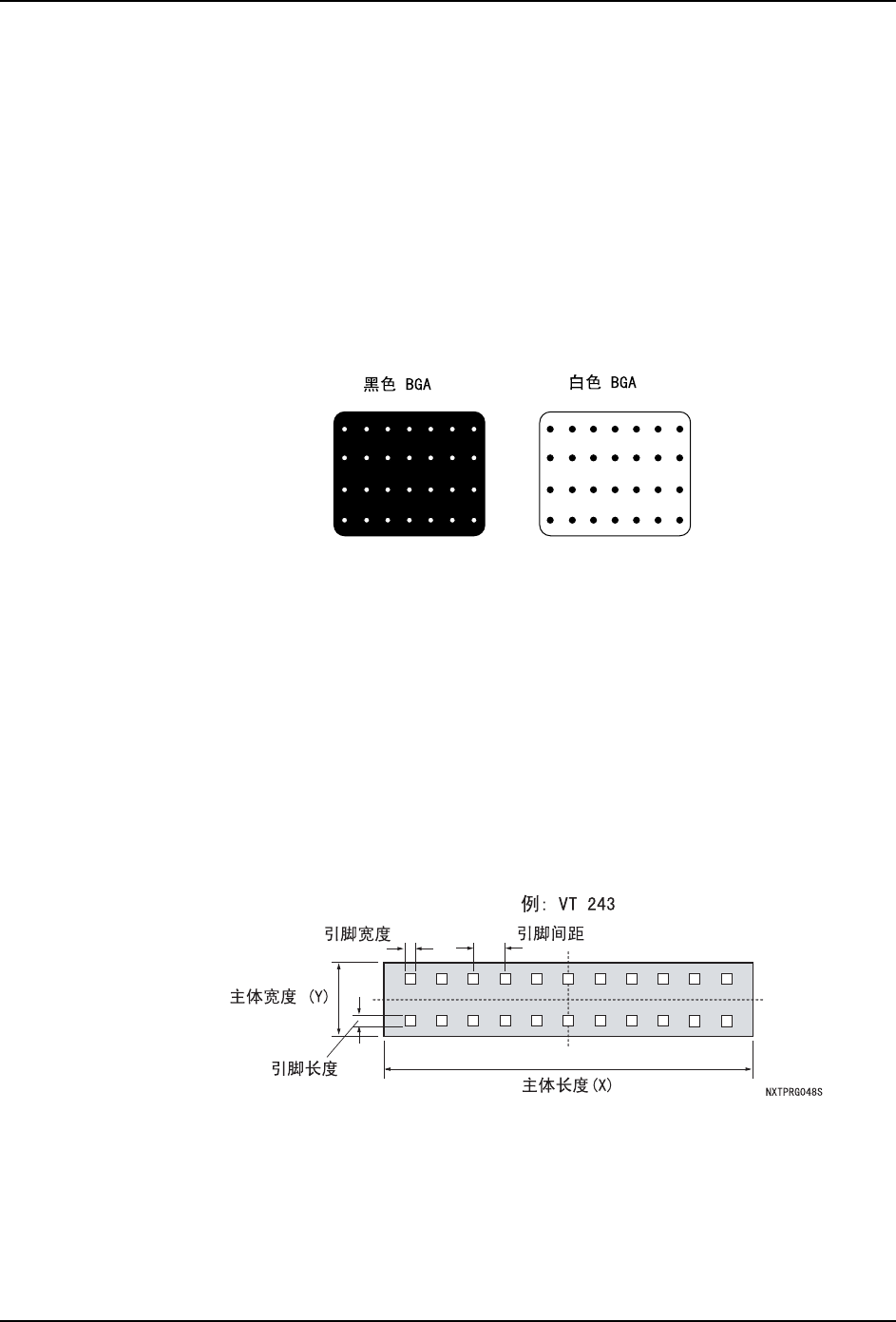

Vision Type 230 (235) 格子排列黑色主体 BGA 处理
Vision Type 231 (236) 格子排列白色主体 BGA 处理
Vision Type 233 (238) 格子排列黑色主体 CSP 处理
Vision Type 234 (239) 格子排列白色主体 CSP 处理
在元件数据中输入元件主体尺寸和 Element Information 。Vision Type 230，231，233 和
234 是以元件主体中心进行影像处理。Vision Type 235，236，237 和 238 是以元件中心进
行影像处理。
由于使用前光，所以可能因为引脚外形和光源状态导致球形栅格出现波动。在这种情况下，
需要对要素信息中引脚的位置、宽度和长度进行调整。
备注 )对于包含有不对称锡球的元件，请参考 Vision Type 141(146) 或 Vision Type
142(147)。
因为可以在一定程度上对应锡球的离散，所以少许锡球缺少时也可以正常处理。
需要更高精度地发现不良锡球时，请参照 Vision Type 142(147)。
Vision Type 230、233、235、238 的黒色主体元件时，可以使用侧光或者进行元件方向检
查。关于条件指定请参照 VPDPlus 的帮助。
Vision Type 241 插入 Pin 检查处理 Vision Type 242 插入 Pin 检查处理
Vision Type 243 插入 Pin 检查处理
是侧光源专用的处理。
Vision Type 241 根据元件外形进行定位位置，然后检测 Pin 的弯曲度。Vision Type 242
根据元件外形进行大致定位，然后根据 Pin 进行最终定位。Vision Type 243 检查 Pin 的弯
曲度，然后根据 Pin 检查进行定位。
必须在外形数据中输入元件主体尺寸和Element Information。同时还需要输入Vision Type
241 和 242 的基本模块数据。
Vision Type 244 插入 Pin 检查处理 + 引脚弯曲检查处理
请在同时具有引脚和插入 Pin 的元件时使用。
根据 Pin 检查进行定位，并检查引脚弯曲。
请在外形数据中输入主体尺寸和 Element Information。
NXTPRG033S
3. 元件数据 PRG-NXTS-009S1
250 NXT 系列 编程手册

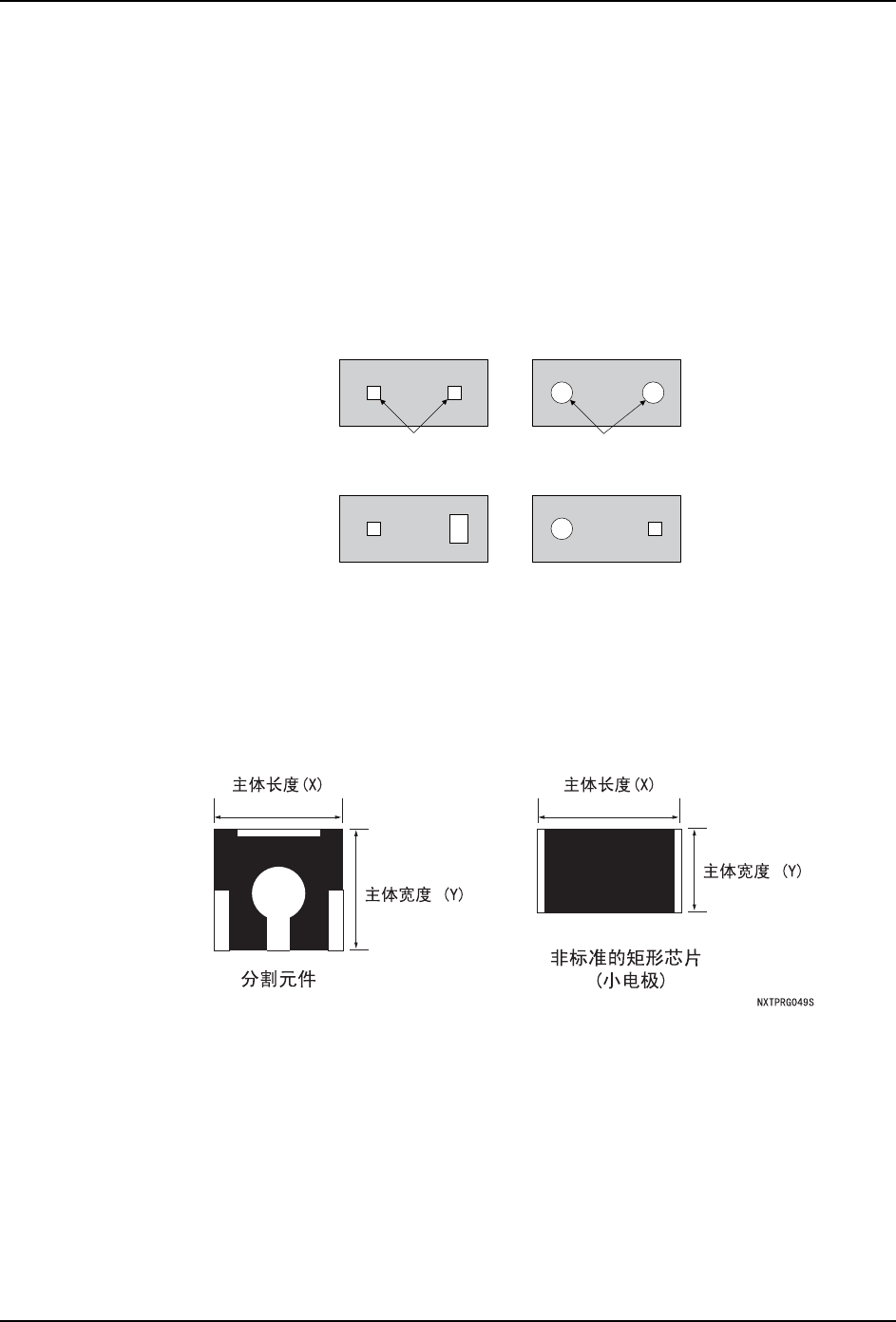

Vision Type 245 插入 Pin 检查处理 （立式元件、卧式元件用）
是侧光光源专用的处理。
检查 Pin 弯曲等，并根据 Pin 检查进行定位。
因为也对应带有 Pin 切断时的突起或者断面缺损的元件，所以可以减少影像处理错误。
请在外形数据上输入主体尺寸和 Element Information。
限制事项
•所有 Pin 的形状和大小必须相同。
•推荐 Pin 的数量为 2 ～ 3Pin。
Vision Type 251 分割外形处理
该影像类型不同于 Vision Type 252，该影像类型用于元件主体被分为几个部分的矩形元
件。必须在外形数据中输入元件主体尺寸、元件主体公差值和元件主体颜色。
备注 )规格矩形芯片时，请参考 Vision Type 60。
Vision Type 252 外形处理
该影像类型用于白色主体或浅色的元件，仅处理元件的外形。必须在元件数据中输入元件主
体尺寸。元件主体尺寸即元件边缘之间的距离。使用元件上下左右各边边缘点来进行定位。
Vision Type 245уਥԛ༺⨼Ⲻཌᖘᮦᦤ
Vision Type 245ਥԛ༺⨼Ⲻཌᖘᮦᦤ
01PRG-0383-S
ཝቅуੂ ഼ᖘૂ⸟ᖘ൞ж䎭
3LQ
3LQ
