PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 273
步骤
1. 通过指定圆形基准定位点和创建 Job 来创建临时定位点数据。因为与实际定位点不一
致，所以将会发生定位点影像处理错误。
2. 将 Job 传输给机器。
3. 在辅助软件中将基准定位点再读取功能设置为 [OFF]。
备注 )关于辅助软件的操作方法，请参考辅助软件在线手册。
4. 按下 START 开始生产。
5. 会产生基准定位点读取错误。使用辅助软件来获取和保存出错图像。
6. 启动 MEdit，然后从 [File] 菜单中选择 [Open the Current Job]。
备注 )关于 MEdit 的操作方法，请参考 MEdit 在线手册。

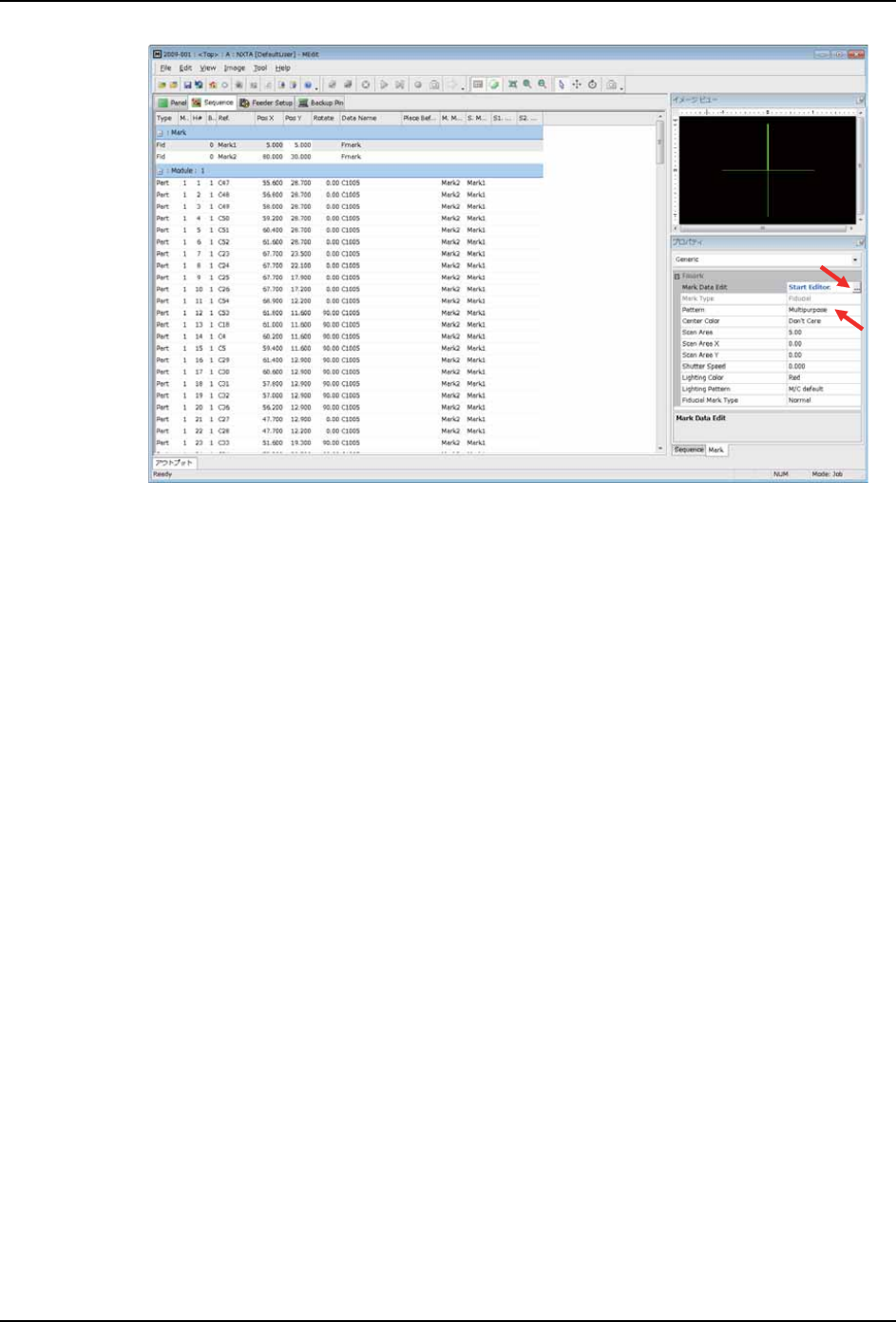

7. 在 MEdit 的 [Property] 窗格中，将 [Multipurpose] 指定为 [Pattern] 项目的设置。
8. 单击 [Mark Data Edit] 的 [Start Editor.] 键，启动编辑内容选择对话框。
创建一个临时的Job后开始生产
(发生定位点影像处理错误)
使用辅助软件来获取错误的定位点影像
在MEdit中打开Job,编辑定位点数据
启动Seek Template Editor，创建定位点数据
编辑模板
影像处理的测试
在MEdit中更新定位点数据，然后重新传输Job
01PRG-0002-Sb
5. 其他的应用 PRG-NXTS-009S1
274 NXT 系列 编程手册
9. 请使用 Seek Template Editor 创建不定形基准定位点数据。Seek Template Editor 的操
作方法参照 "5.2 Seek Template Editor"。
10.完成 Seek Template Editor，返回到 MEdit。
11.除去机器中的电路板，返次到机器操作面板的主屏幕中。
12.使用 MEdit 将更新后的 Job 传输给机器。
5.1.7 生产过程中发生影像处理错误时修正定位点数据
生产过程中发生影像处理错误时，编辑非规则基准定位点数据的步骤如下。

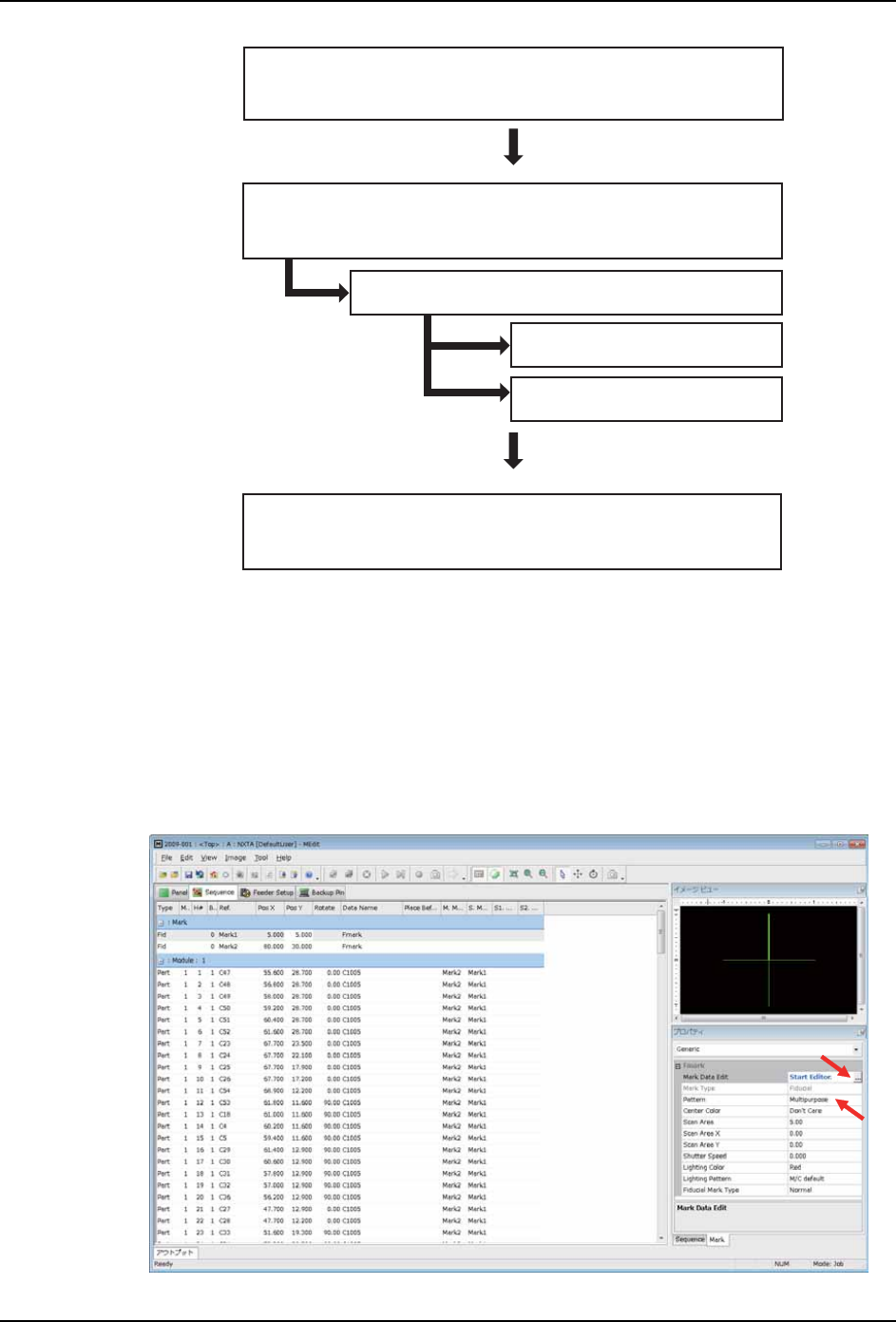

创建流程图
创建定位点数据步骤的流程图如下所示。
01PRG-0003-Ja
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 275
步骤
1. 产生基准定位点读取错误。使用辅助软件来获取和保存出错图像。
2. 启动 MEdit，然后从 [File] 菜单中选择 [Open the Current Job]。
备注 )关于 MEdit 的操作方法，请参考 MEdit 在线手册。
3. 在 MEdit 的 [Property] 窗格中，将 [Multipurpose] 指定为 [Pattern] 项目的设置。
4. 单击 [Mark Data Edit] 的 [Start Editor.] 键，启动编辑内容选择对话框。
使用辅助软件，获取错误影像
在MEdit中打开Job，编辑定位点数据
启动Seek Template Editor,创建定位点
编辑模板
影像处理的测试
在MEdit中更新定位点数据，然后重新传输Job
01PRG-0004-Sa
01PRG-0003-Ja
