PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 297
9. 从 [Tool] 菜单中选择 [Job Test]-[Vision Processing test]。模组操作面板的背景色
将变为表示该模组正处于测试中的紫色。
执行影像处理
10.如果需要进行测试的元件是从供料器或料盘中吸取的，请执行以下子步骤。如果元件通
过手动装载到工作头上，请继续进行下个步骤。
a. 选择 [Pickup from slot] 选项。
b. 如果元件是料盘元件并且要指定特定凹槽，请选择 [Select a cavity] 复选框，然后
在文本框 [Column] 和 [Row] 中指定吸取位置。
备注 )如果从料盘中吸取元件并且没有选择 [Select a cavity] 复选框，则将自动决定首个
吸取位置。
c. 单击 [Start] 自动决定的吸嘴 （机械爪）进行吸取操作，然后对所选元件执行吸取
和影像处理。
01PRG-0031Ea
5. 其他的应用 PRG-NXTS-009S1
298 NXT 系列 编程手册

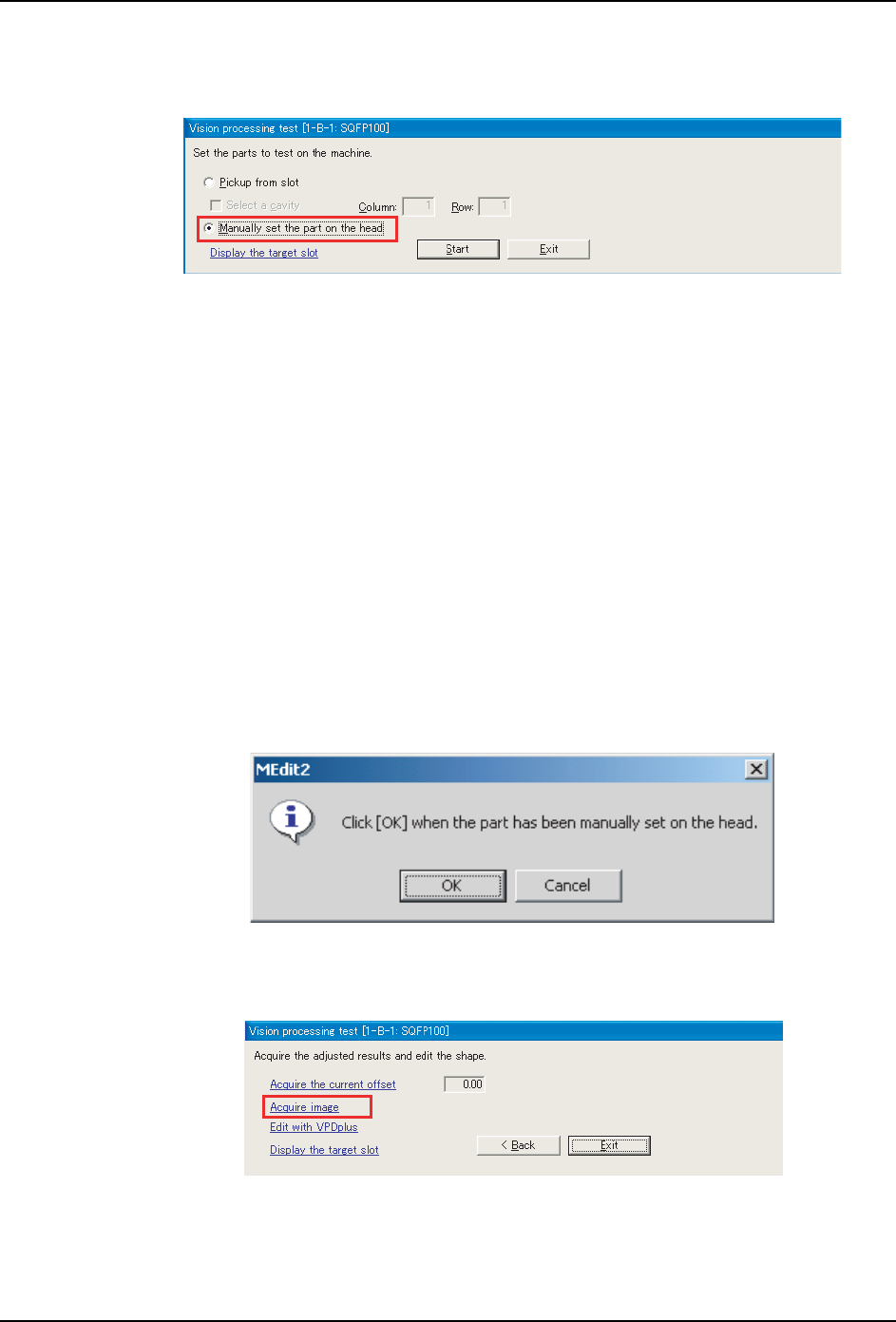

11.如果需要进行影像测试的元件需要手动装载到工作头上，请执行以下步骤。
a. 选择 [Manually set the part on the head] 选项。
b. 单击 [Start] 机器就将工作头移动到工作头上可以进行元件贴装的位置并且显示主
屏幕。
c. 按下 EMERGENCY 打开前门或侧防护罩，手动将元件装载到工作头上。
备注 )如果很难将元件装载到工作头的当前位置上，就使用手动模式中的 device unclamp 和
module unclamp 指令来拉住模组。
·显示主屏幕时，除了手动模式中的 device clamp (unclamp) 和 module clamp
(unclamp) 指令以外，不要执行其他任何指令。
·手动装载元件时请不要移动 Q 轴。如果元件装载时 Q 轴被移动，则在执行影像处
理时就会影响到侧光相机。
·装载元件使得吸嘴处于吸取位置的中心。装载元件时必须考虑吸取修正量。如果
元件不在中心位置，将会影响到侧光相机。
d. 根据需要关闭所有被打开的防护罩，推进模组并且重新夹紧料站。
e. 松开 EMERGENCY 按钮。
f. 在 MEdit 显示的对话框中单击 [OK]，手动装载的元件将进行影像处理。
获取图像

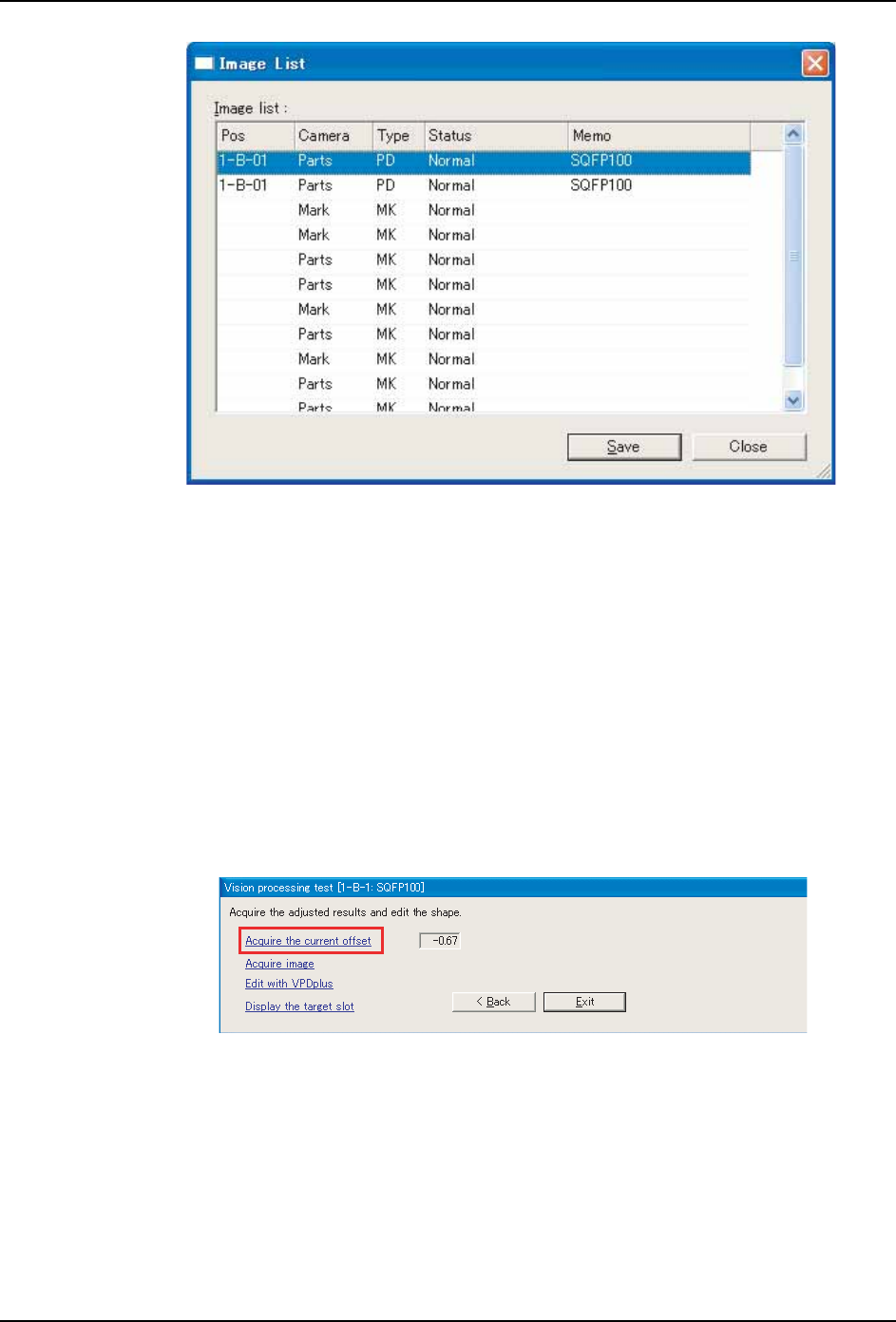

12.在所显示的列表中单击 [Acquire image]。显示带有图像列表的对话框，列表最顶端显
示的是最新图像。
NXTEJM031E
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 299
13.选择最顶端的图像，然后单击 [Save]。
注意 )使用 MEdit 更新 Job 时，执行更新后不会立即获取已存在的图像。
调整影像处理高度 （使用侧光相机时）
14.按照以下步骤进行影像处理高度的调整。
a. 请按下机器操作面板的 [MONITOR] 按钮。
b. 使用上下光标键更改影像高度修正量的设置。指定所希望的修正量。
c. 按下 START，使用指定设置进行元件影像处理并且显示图像。
d. 查看影像处理结果。
e. 重复以上操作直到影像处理高度正确为止。
f. 在 MEdit 中单击 [Acquire the current offset]，MEdit 中将显示模组中的数值设
置。
备注 )没有必要手动输入数值，因为数值是从机器中获取的。
g. 确保所获取的设置是正确的。
在 VPDplus 中编辑外形数据的影像处理数据
15.如果需要根据影像处理测试结果编辑影像数据，请通过以下子步骤打开 VPDplus 中的数
据并且使用 VPDplus 对必要项目进行编辑。
NXTEJM033E
