PRG-NXTS-009S1 5. 其他的应用 NXT 系列 编程手册 301 19.单击 [Yes] 执行数据检查。 数据检查完成之后， 将显示 [Retr ansmit Job] 对话 框。 20.选择要反馈编辑数据的模组，然后单击 [OK]。 如果编辑数据涉及到多 个模组，则就要 选择所有相关模组，然后单击 [OK ]。 5.1.17 使用机器进行定位点数据的影像处理试验 创建不定形基准定位点数据后， 可以在 Job 更新后，使用…

100%1 / 338
5. 其他的应用 PRG-NXTS-009S1
300 NXT 系列 编程手册
a. 如果图像还没有保存，请先执行步骤 11 和 12，然后再执行下个步骤。

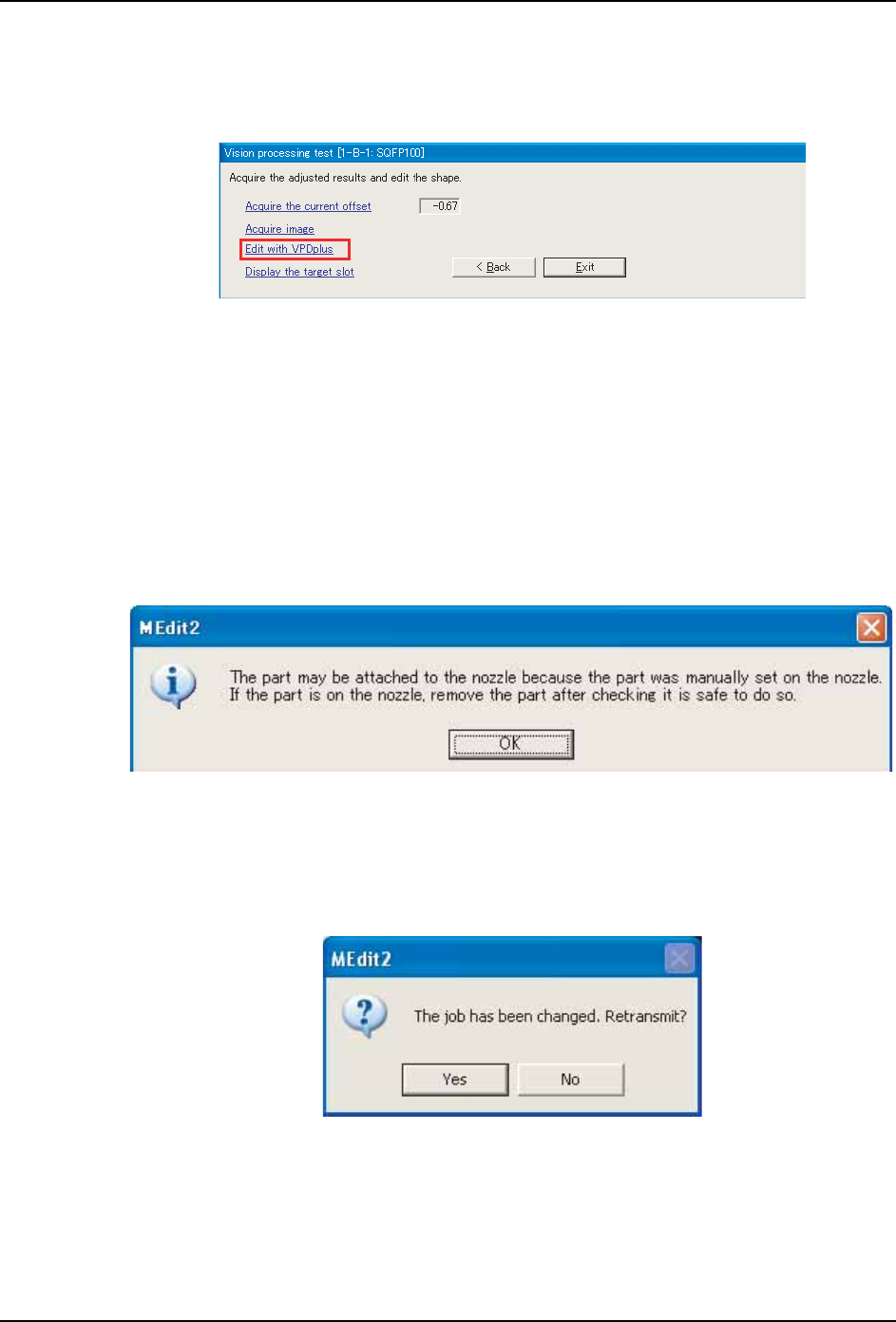

b. 单击 [Edit with VPDplus]，通过 VPDplus 打开保存过的图像，这样就可以对影像数
据进行编辑了。编辑必要项目，然后更新被更改的外形数据。
完成吸取元件的影像处理
16.如果机器自动吸取元件，请执行以下子步骤。如果需要手动将元件装载到工作头上，请
继续进行下个步骤。
a. 单击 [Exit]，被吸取的元件将被自动丢弃到 Job 中指定的位置上。
备注 )当吸取料盘被指定为废弃位置时，即使料盘单元的安全门已经打开，元件还是返次到
从中执行吸取的料盘中。如果不希望元件返次到该料盘中，就要手动脱卸它。
17.如果需要手动将元件装载到工作头上，请执行以下子步骤。如果机器自动吸取元件，则
通过前一个步骤中的子步骤就可以完成影像测试了。
a. 单击 [Exit] 显示以下对话框。
b. 按下模组上的 EMERGENCY，手动将元件从工作头上脱卸下来。
c. 元件脱卸后，请关闭门并且松开 EMERGENCY 按钮。
d. 单击以上对话框中的 [OK]。
向机器反馈被变更的设置
18.显示以上对话框，单击 [Yes] 将在 Job 中所做的更改传送给机器。单击 [Yes] 后，将显
示询问是否进行数据检查的对话框。
NXTEJM038Ea
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 301

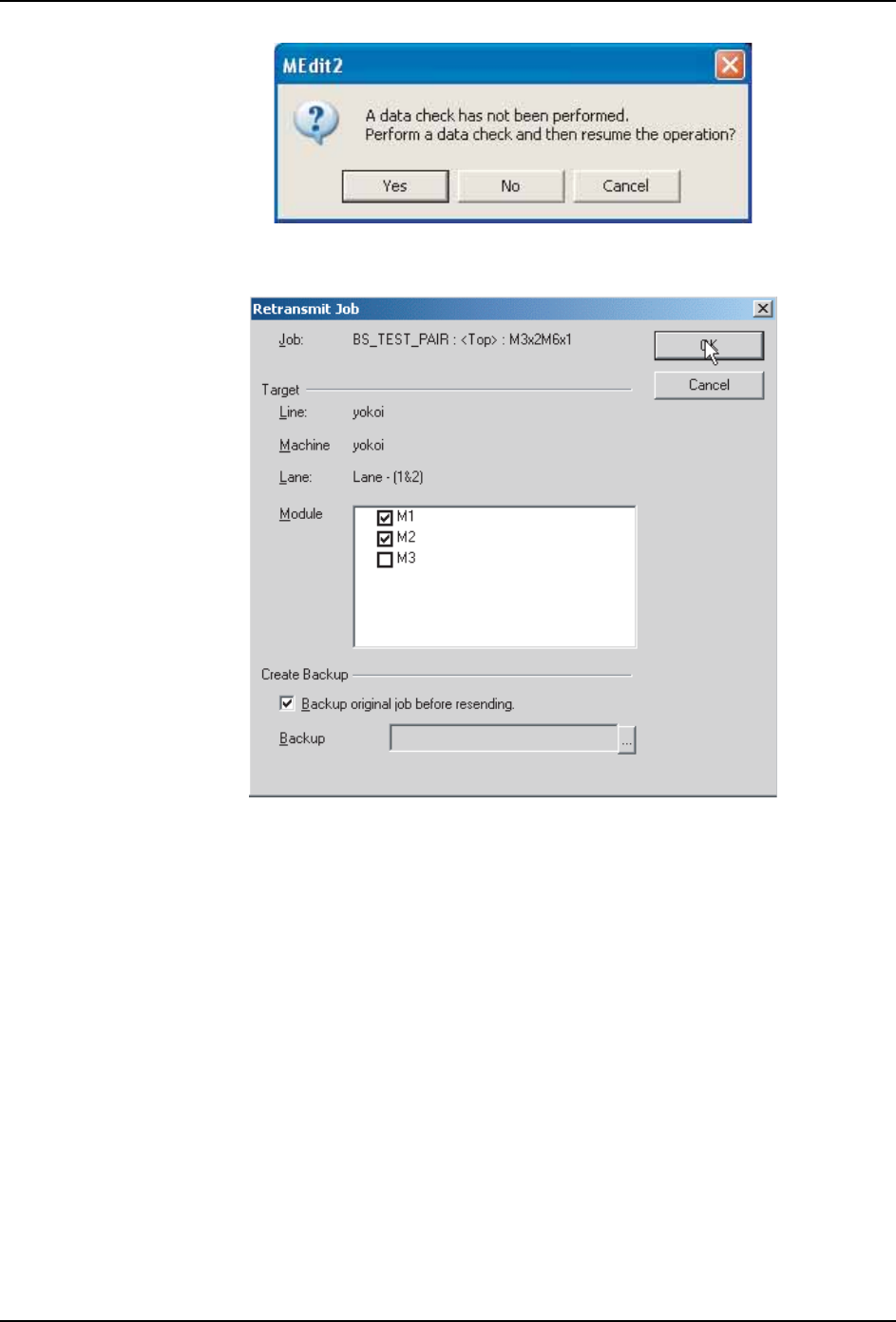

19.单击 [Yes] 执行数据检查。数据检查完成之后，将显示 [Retransmit Job] 对话框。
20.选择要反馈编辑数据的模组，然后单击 [OK]。如果编辑数据涉及到多个模组，则就要
选择所有相关模组，然后单击 [OK]。
5.1.17 使用机器进行定位点数据的影像处理试验
创建不定形基准定位点数据后，可以在 Job 更新后，使用机器进行影像处理试验。

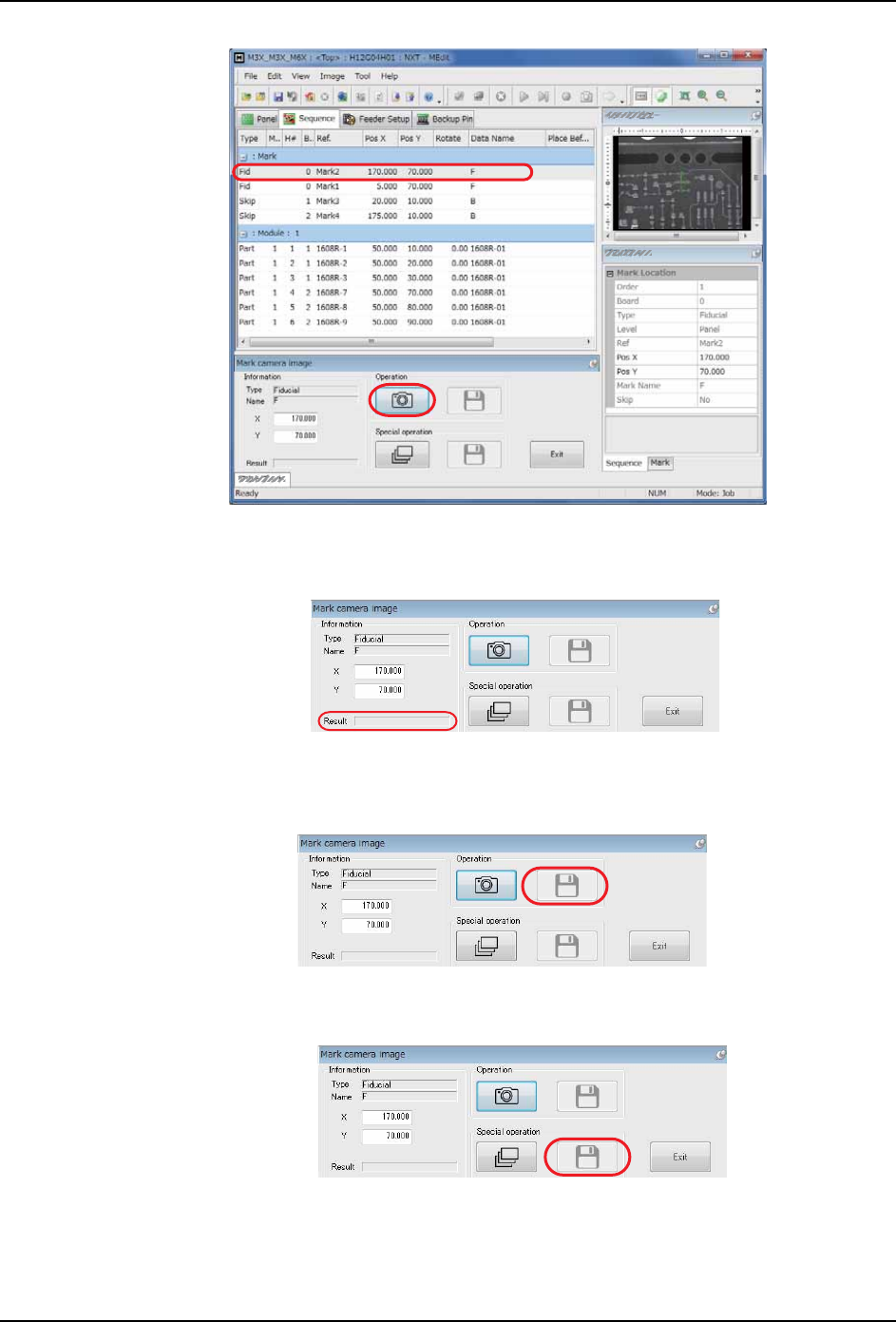

1. [Job 的反映 ] 后，请在选择创建的定位点的顺序坐标后，按下定位点相机摄像菜单的
[Operation] 上的 [ 相机 ] 键。使用创建的定位点数据进行影像处理。
NXTEJM039Ea
NXTEJM040Ea
5. 其他的应用 PRG-NXTS-009S1
302 NXT 系列 编程手册
a. 定位点相机撮像菜单的 [Result] 显示 “0000” 时，影像处理为正常完成。显示
“060B” 时表示影像处理错误。请进行定位点的调整。
b. 可以使用 [ 保存 ] 键保存撮像的影像。可以使用保存影像，通过 [Seek Template
Editor] 进行错误分析以及定位点数据的重新调整。
c. 没有保存连续撮像的数据时，请按下 [ 保存 ] 键保存影像数据。
注意 ) 不进行数据保存就进行下一个定位点的连续撮像时，之前的撮像影像被废弃。
33TOP-0125E
33TOP-0128E
060B
33TOP-0126E
33TOP-0124E
