5. 其他的应用 PRG-NXTS-009S1 302 NXT 系列 编程手册 a. 定位点相机撮像菜单的 [Result] 显示 “0000” 时，影像处理为正常完成。显示 “060B” 时表示影像处理错误 。请进行定位点的调整。 b. 可以使用 [ 保存 ] 键保存撮像 的影像。可 以使用保存影像，通过 [Seek Template Editor] 进行错误分 析以及定位点数据的重新调整。 c. 没有保存连续撮像的数据时，请按下 […
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 301
19.单击 [Yes] 执行数据检查。数据检查完成之后，将显示 [Retransmit Job] 对话框。
20.选择要反馈编辑数据的模组，然后单击 [OK]。如果编辑数据涉及到多个模组，则就要
选择所有相关模组，然后单击 [OK]。
5.1.17 使用机器进行定位点数据的影像处理试验
创建不定形基准定位点数据后，可以在 Job 更新后，使用机器进行影像处理试验。
1. [Job 的反映 ] 后，请在选择创建的定位点的顺序坐标后，按下定位点相机摄像菜单的
[Operation] 上的 [ 相机 ] 键。使用创建的定位点数据进行影像处理。
NXTEJM039Ea
NXTEJM040Ea
5. 其他的应用 PRG-NXTS-009S1
302 NXT 系列 编程手册
a. 定位点相机撮像菜单的 [Result] 显示 “0000” 时，影像处理为正常完成。显示
“060B” 时表示影像处理错误。请进行定位点的调整。
b. 可以使用 [ 保存 ] 键保存撮像的影像。可以使用保存影像，通过 [Seek Template
Editor] 进行错误分析以及定位点数据的重新调整。
c. 没有保存连续撮像的数据时，请按下 [ 保存 ] 键保存影像数据。
注意 ) 不进行数据保存就进行下一个定位点的连续撮像时，之前的撮像影像被废弃。
33TOP-0125E
33TOP-0128E
060B
33TOP-0126E
33TOP-0124E
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 303
5.2 Seek Template Editor
5.2.1 创建不定形基准定位点
可以使用保存的不定形定位点影像，通过 Seek Template Editor 创建影像处理数据。

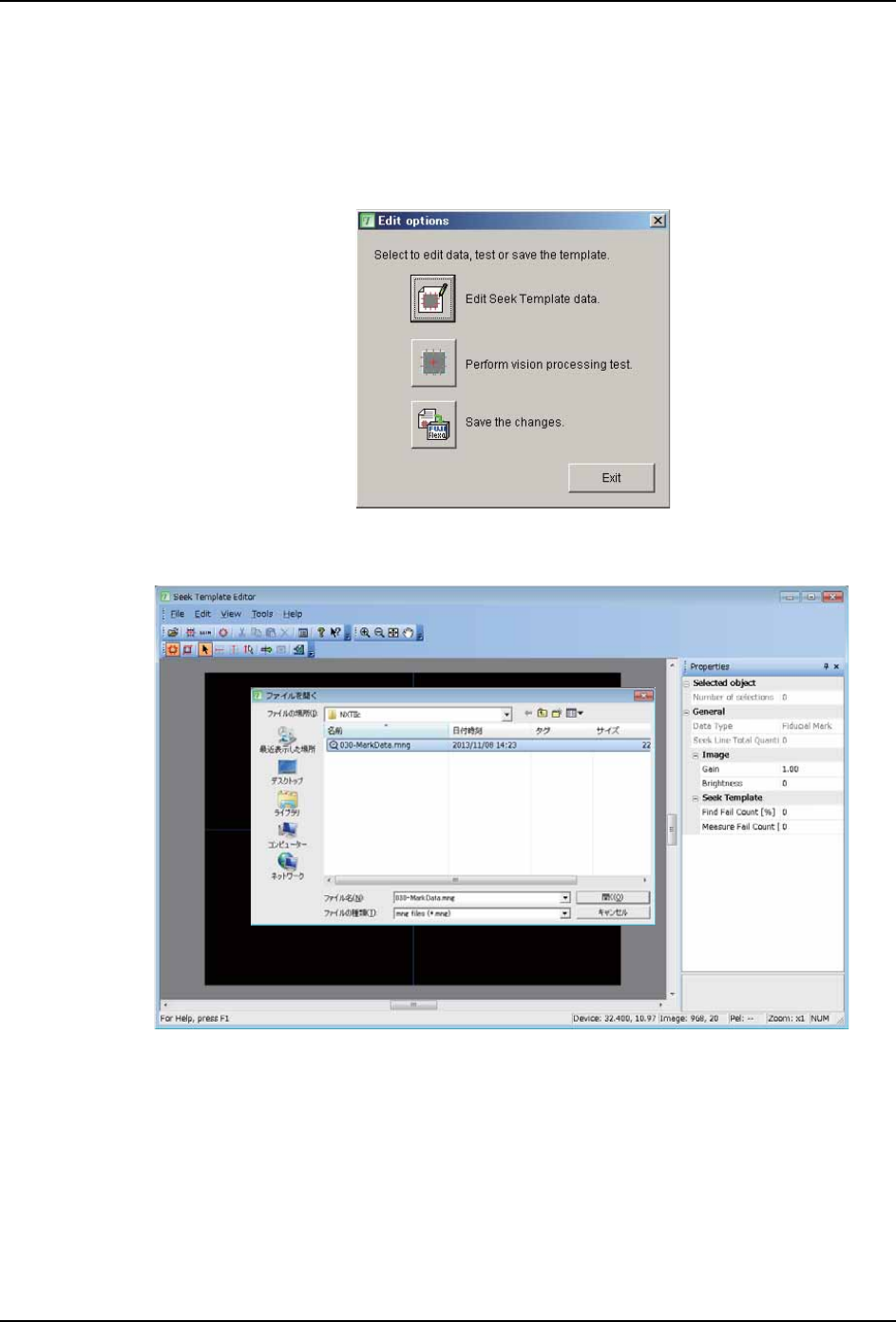

1. 请在编辑内容选择对话框内，单击 [Edit Seek Template data]。
2. 请在 Seek Template 编辑器上打开保存的定位点影像。
3. 调整卡尺框的外形直至与定位点的外形相配合。使用鼠标移动各个 Handle, 使卡尺框的
尺寸与定位点外形相符。
33TOP-0065E
