PRG-NXTS-009S1 5. 其他的应用 NXT 系列 编程手册 305 5. 进行用于定位点影像处理的形状设定。 请在选择工具栏的 [ 查找线形状配置基本模块 ] 后，配合对象定位点进行设 定。 - [Array Inform ation] Quantity X/ Y 设定 X/Y 方向的基本模块 数。 请在同一间距以及同一模式时进行设 定。 Rectangle Pad 设定 Fals e 或者 True。 设定为 False …
5. 其他的应用 PRG-NXTS-009S1
304 NXT 系列 编程手册

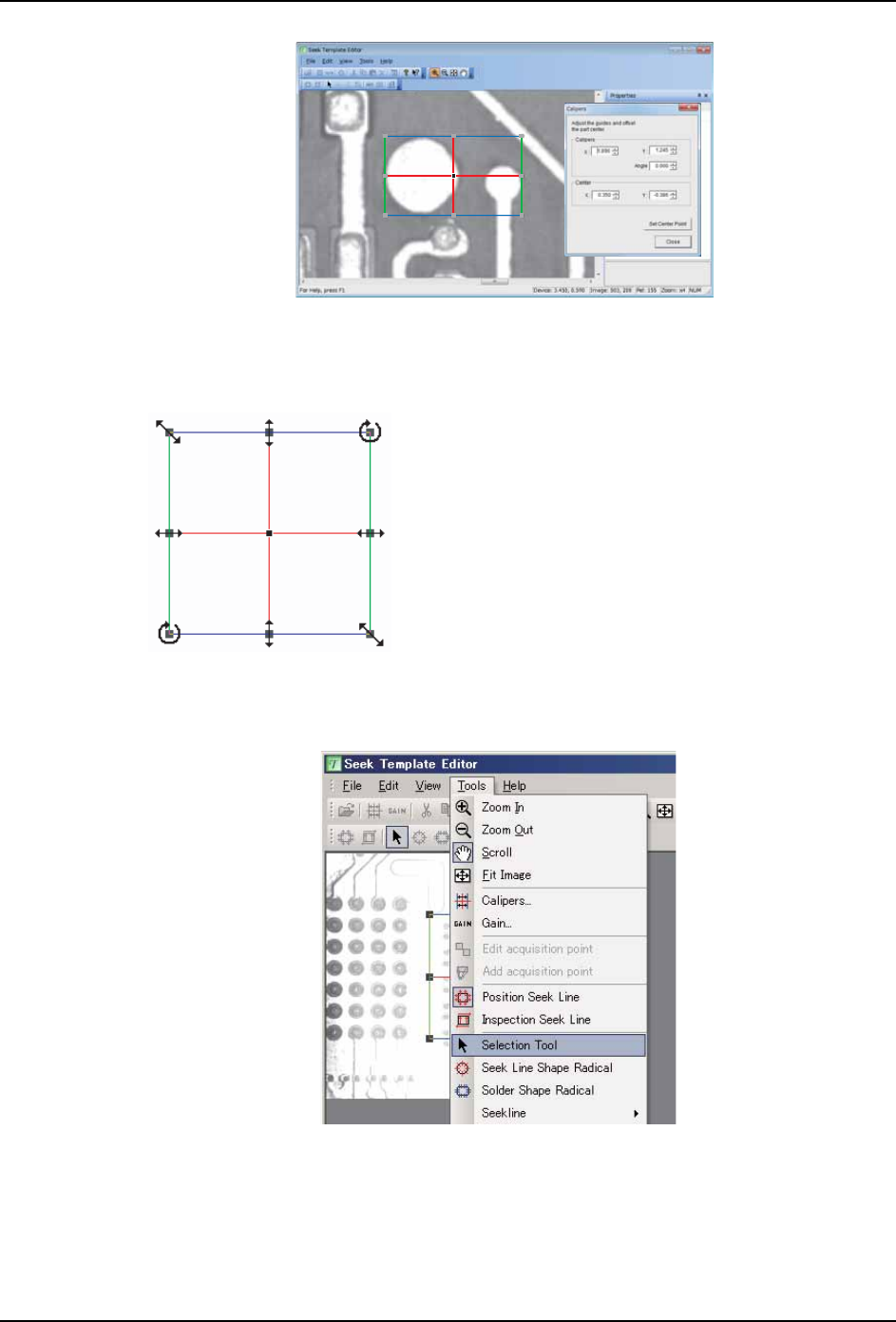

注意 ) 卡尺框的调整请在 「选择工具」被选择的状态下进行。
4. 完成卡尺框的调整后，请在按下卡尺对话框内的 [ 中心点补正 ] 键后，按下 [ 关闭 ]
键。
各 Handle 的移动模式如下所示
• 使用上下中心的 Handle 同时改变上下宽度。
• 使用左右中心的 Handle 同时改变左右宽度。
• 使用左上以及右下的 Handle 改变整个框的大小。
• 使用右上以及左下的 Handle 改变框的角度。
• 在卡尺框内单击鼠标后进行拖拽，可以移动整个
框。
01PRG-0362-E
33TOP-0034
33TOP-0035E
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 305

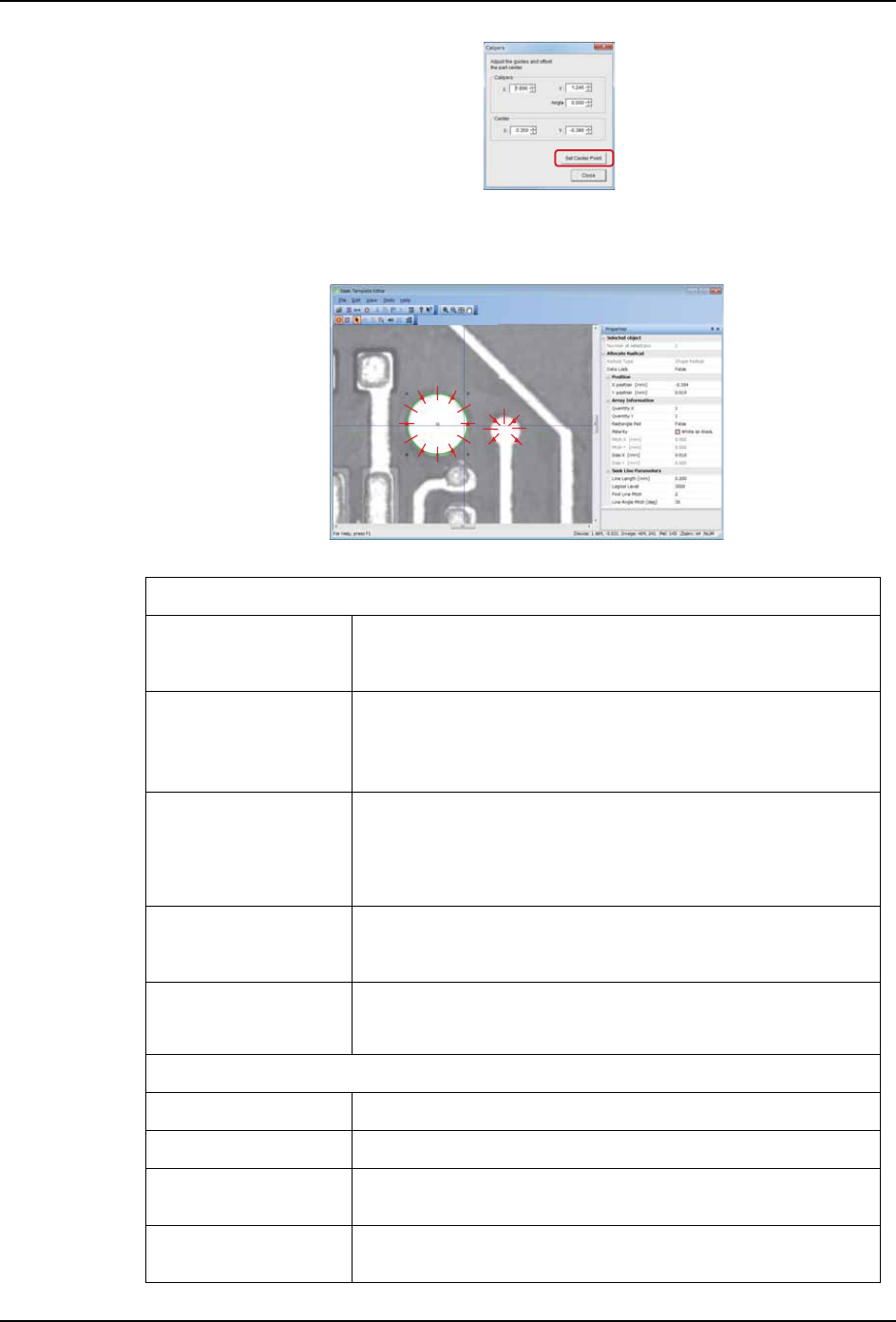

5. 进行用于定位点影像处理的形状设定。请在选择工具栏的 [ 查找线形状配置基本模块 ]
后，配合对象定位点进行设定。
- [Array Information]
Quantity X/ Y 设定 X/Y 方向的基本模块数。
请在同一间距以及同一模式时进行设定。
Rectangle Pad 设定 False 或者 True。
设定为 False 时变为 “ 圆 ”，设定为 True 时变为 ” 四角
”。
Polarity 设定撮像时的定位点的颜色。
White on Black：可以见到白时设定。
Black on White：可以见到黒时设定。
Pitch X/ Y 在设定了 [Quantity X/ Y] 时可以输入。
设定查找线形状配置基本模块的间距。
Size X/ Y 设定查找线形状配置基本模块的尺寸。
备注 )[Size Y] 在 Rectangle Pad 为 [True] 时可以设定。
- [Seek Line Parameter]
Line Length 设定配合定位点形状的查找线的长度。
Find Line Pitch 设定粗定位时使用的查找线 （带三角的查找线）的间隔。
Line Angle Pitch 设定对于圆形设定查找线时的配置角度 （只在 Rectangle
Pad 为 False 时可以设定）。
Seek Line Quantity 设定对于四角形设定查找线时的一条边上设定的查找线数
（只在 Rectangle Pad 为 True 时可以设定）。
01PRG-0363-E
01PRG-0364-E
5. 其他的应用 PRG-NXTS-009S1
306 NXT 系列 编程手册
备注 )
• 将 Find Line Pitch 设定为 「2」后，在 1/2 的间隔上使用粗定位。
• 将 Line Angle Pitch 设定为 「30」后，在 30 度间隔上设定查找线。
• 将 Seek Line Quantity 设定为 「5」后，在一条边上设定 5 根查找线。
6. 根据需要进行个别查找线的设定。请在选择工具栏的 [ 查找线 （0 度）]/[ 查找线 （90
度）]/[ 查找线 （角度自动计算）] 后设定查找线。
备注 ) 有关查找线的设定请参照
"5.2.6 查找线的设定 "
。

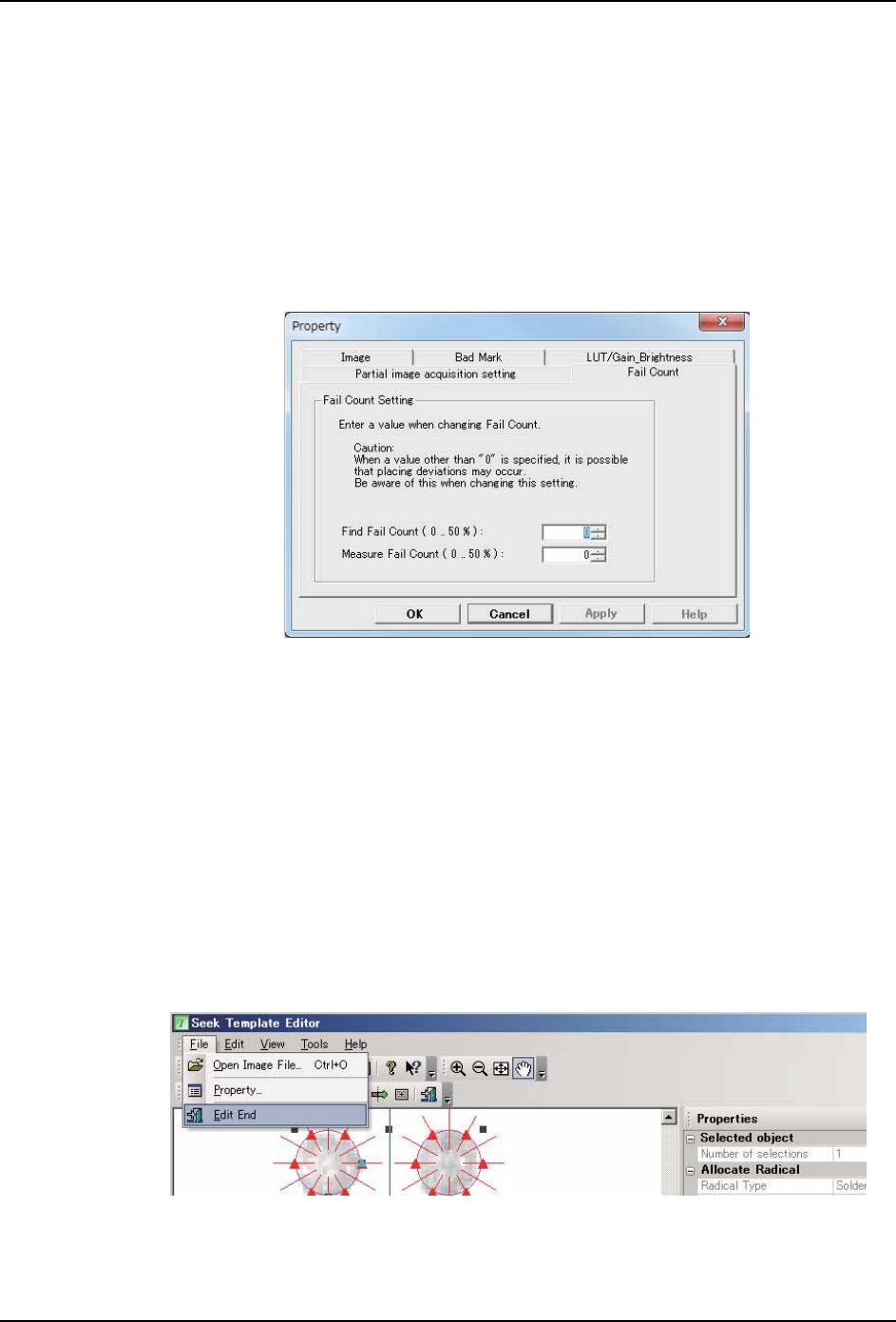

7. 可以在菜单栏的 [File] - [Property] - [Fail Count] 内，进行有关定位点影像处理的
设定。
注意 ) Fail Count 的设定值是理想状态下的定位点的公差值功能。数值高时发生识别错误的可能性变
高，数值低时发生误识别的可能性变高。
备注 )
• Find Fail Count 是对于带 ” 三角 ” 查找线的允许影像识别的失败比率的设定项目。
• Measure Fail Count 是对于所有查找线的允许影像识别的失败比率的设定项目。
8. 完成编辑。请选择菜单栏的 「文件」- 「完成编辑」。
9. 请在设定读取区域对话框的读取区域 X及Y后，按下［Next］键。请在可以处理的范围
内，尽可能将读取区域的数值设小。
Find Fail Count: 0
Measure Fail Count: 0
推荐设定为 [0]。0 不能进行处理时请变更数值。
33TOP-0044Ea
