PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 307

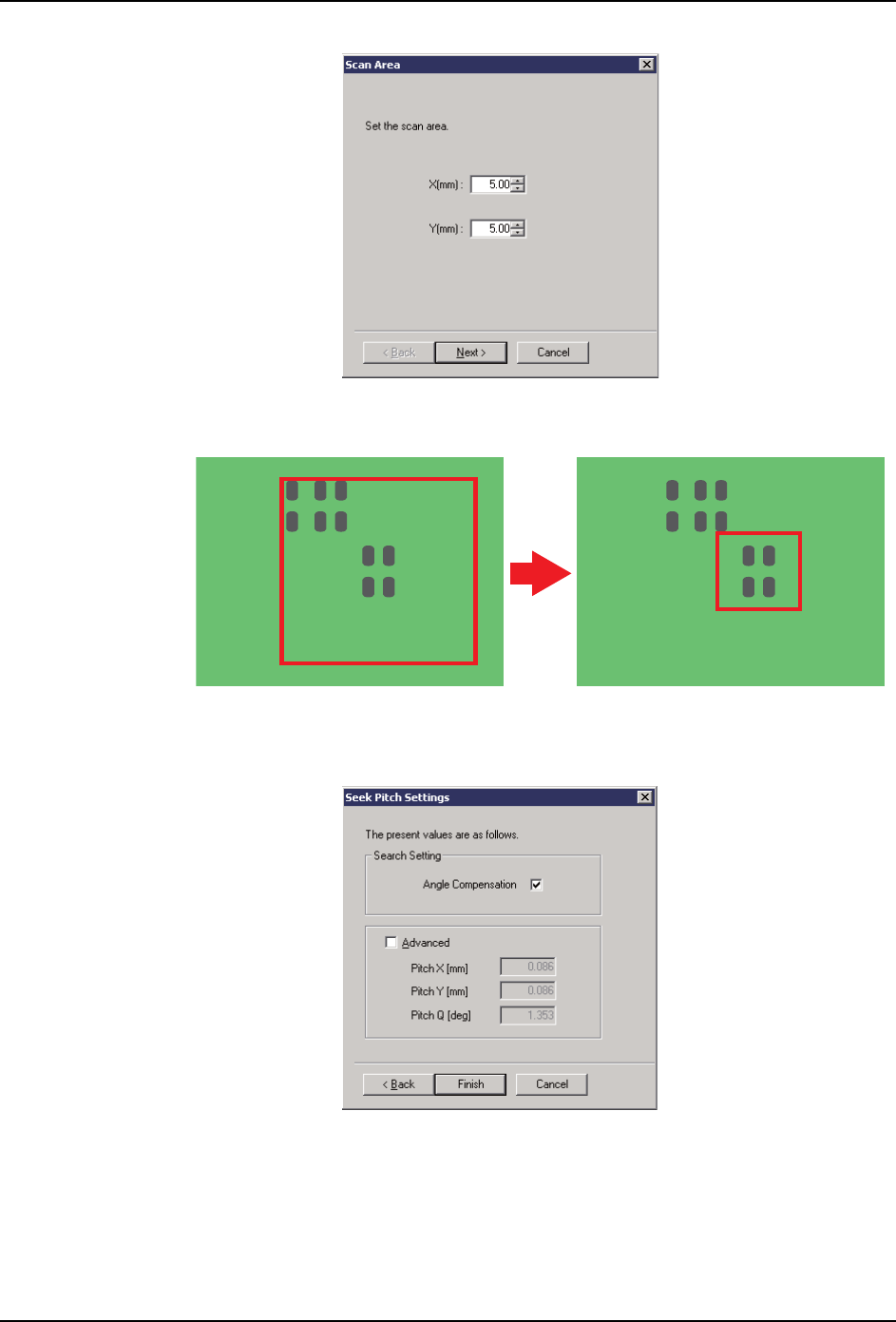

备注 ) 通过设定小的读取区域、可以避免相似的焊盘图形，防止误识别。
10.请在 Seek Pitch 设定对话框内，按下 [Finish] 键。
备注 ) 检查 [Advanced] 复选框，可以改变图像检测时的检测时间间隔。但是，请不要改变，除非它是
必要的。图像处理时间如果改变可能会显著增加。
33TOP-0048E
33TOP-0144
33TOP-0049E
5. 其他的应用 PRG-NXTS-009S1
308 NXT 系列 编程手册
5.2.2 不定形基准定位点的影像处理试验
进行创建定位点的影像处理试验。
1. 请在编辑内容选择对话框内按下 [ 进行影像处理试验。] 键。
2. 请选择菜单栏内的 「工具」- 「实行试验处理」。
a. 影像处理成功时显示以下的处理结果。
b. 可在显示选择对话框内，通过选择检查 BOX，参照详细的影像处理结果。
33TOP-0065E
33TOP-0051E
01PRG-0365-E
